Тестовая модель 3DBenchy — кораблик для калибровки 3D-принтера

06.10.2016
3D Модели
Уроки
Интересное
Комментариев: 1

Существует, наверное, 100500 эталонных образцов, с помощью которых можно убедиться, что деталь имеет размеры ровно 20 × 20 × 10 мм. Или не имеет. Замеры объектов, выходящих из 3D-принтера, и соответственная калибровка настроек — занятие нудное. Впрочем, его вполне можно сделать более веселым.

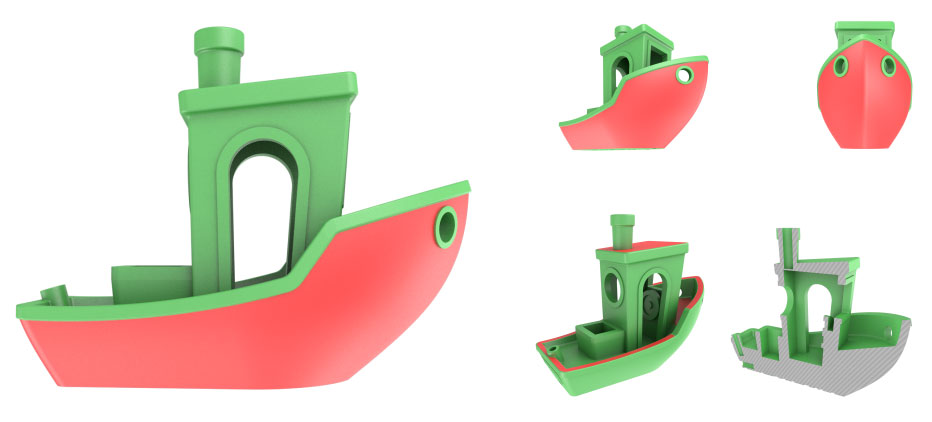

тест для 3д принтера - корабль

Большинство владельцев 3D-принтеров тратят массу времени на подгонку железа и программ, чтобы печатаемые объекты получались как можно более точными по размерам. Чтобы этого добиться, обычно создаются или скачиваются STL-файлы с различными измеряемыми участками и частями вроде круглых и квадратных отверстий, нависающих под разными углами поверхностей и т.п.

Такие абстрактные детали — отличное решение для калибровки, но после того, как они напечатаны и свое дело сделали, они обычно заканчивают свою жизнь в мусорной корзине.

Существует немного другая калибровочная 3D-модель с заранее заданными параметрами, эту модель вы можете загрузить и использовать для калибровки своего принтера. Объект, подозрительно похожий на кораблик, называется #3DBenchy. Когда вы его напечатаете и снимете штангенциркулем все необходимые размеры, не выбрасывайте его – пусть им играют дети :) Ну, или взрослые!

Кораблик #3DBenchy разработан с тем прицелом, чтобы предложить максимально возможное количество измеряемых параметров – и всё в одной модели. Это просто маленький кораблик, но не позволяйте его скромным размерам ввести вас в заблуждение! :) Безукоризненно напечатать такой STL-файл довольно трудно – в нем есть несколько сложных поверхностей, которые четко демонстрируют проблемы, которые пока еще стоят перед различными технологиями 3D-печати.

тестовая модель для 3д принтера кораблик

Узнаваемая форма, симметричность и гладкие нависающие искривленные поверхности корпуса делают напечатанные модели #3DBenchy очень полезными для выявления того, что следует улучшить в 3D-принтере или в слайсере.

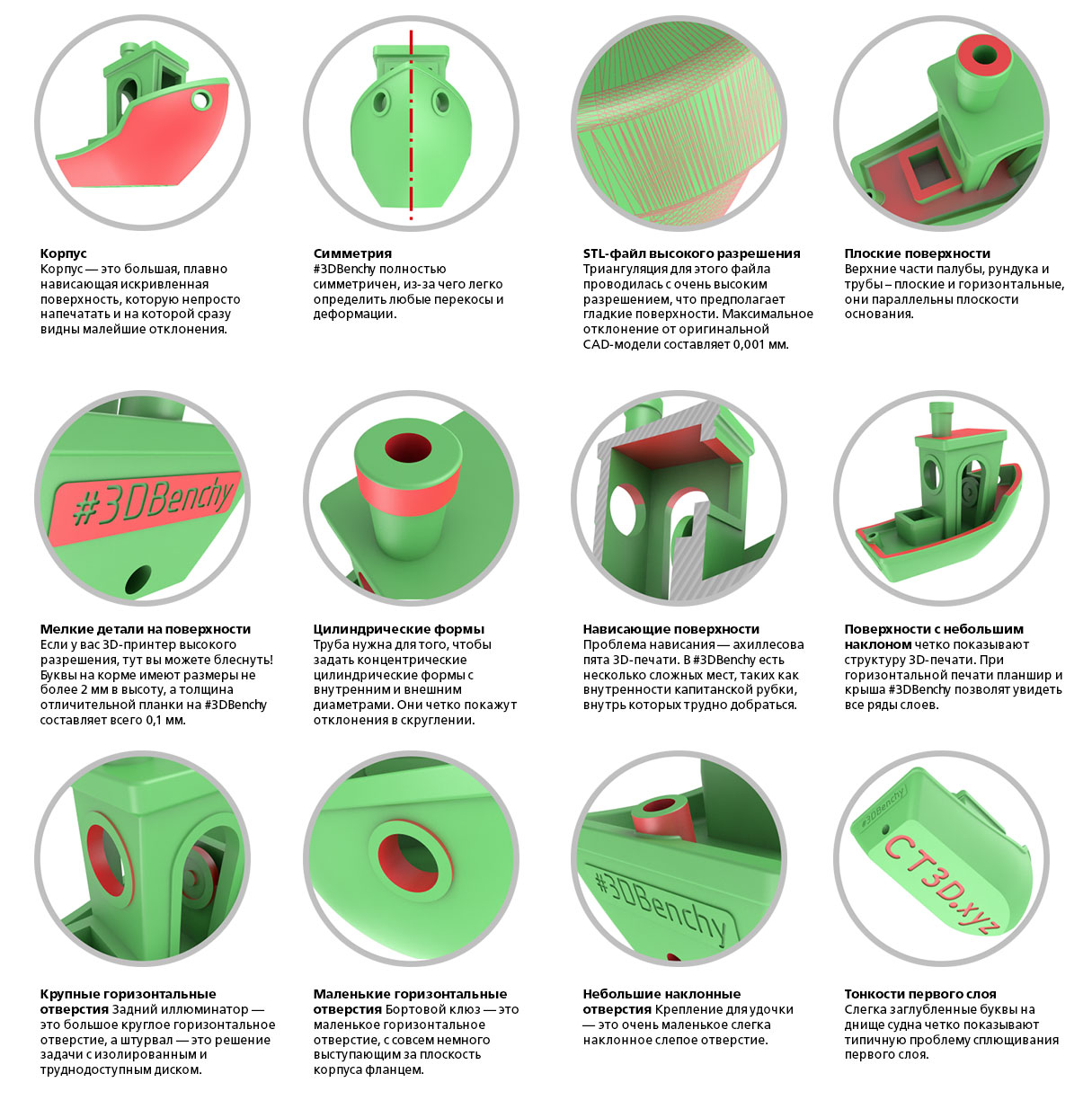

Вот некоторые из особенностей данной лодочки:

  • Симметрия
  • Большие нависающие поверхности
  • Горизонтальные и вертикальные отверстия
  • Легко снимаемые размеры
  • Решение проблем с нависающими и соединяющими (мостовыми) фрагментами
  • Полный перечень приведен под картинками выше

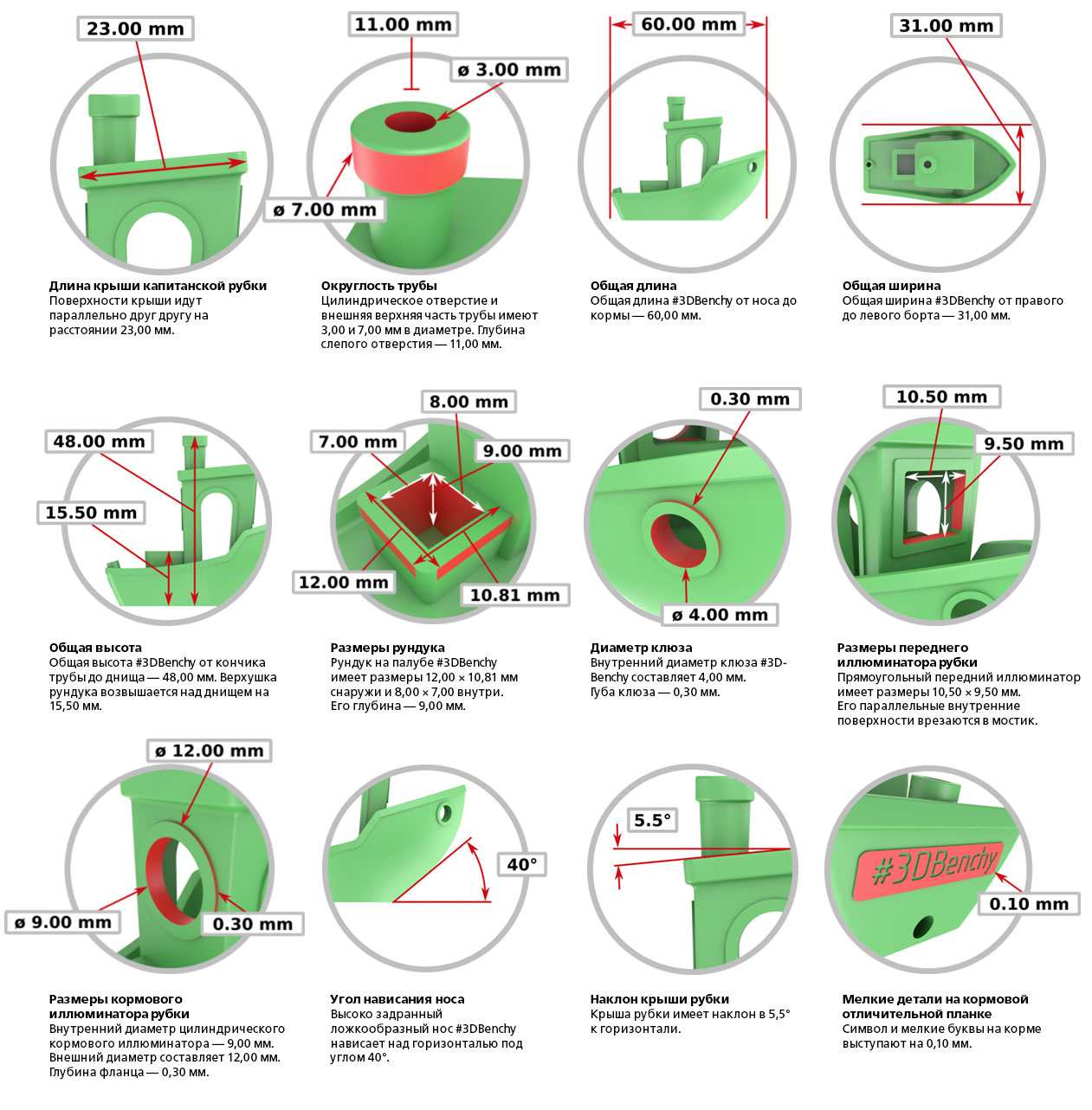

  • Размеры даны на картинках внизу

модель тест для 3d принтера

Поскольку объект этот маленький, печатается он легко и быстро и обойдется совсем недорого. Вы запросто можете распечатывать такие кораблики один за другим, пошагово изменяя настройки, чтобы получить нужный результат. Под конец у вас образуется целый флот корабликов. А как будут счастливы дети, играя в собственную версию морского боя прямо на столе! :)

Файл #3DBenchy.stl публикуется под лицензией Creative Commons, которая позволяет его распечатывать, распространять и продавать сколько душе угодно.

Несмотря на то, что авторы модели пытались сделать из #3DBenchy что-то наподобие швейцарского ножа для калибровки 3D-печати, он не в состоянии заменить все калибровочные STL. Эти файлы надо использовать в соответствии с общепринятой практикой. #3DBenchy — просто дополнение к обширному набору хитрых STL-файлов, предназначенных для калибровки и бенчмаркинга. Пользуйтесь же этим корабликом так, как вам больше нравится.

У #3DBenchy есть свой родной порт приписки, www.3DBenchy.com, где можно скачать файл и прочитать много полезного про то, как этот кораблик помогает улучшить качество распечаток.

Скачать файлы можно с Thingiverse и Sketchfab.
