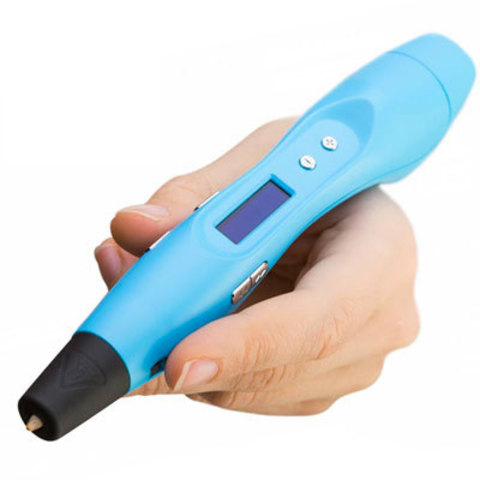

OLED — дисплей может показать такую информацию, как уровень скорости, температуру печати, тип используемого пластика ABS или PLA. Низкое потребление энергии, максимальный рабочий ток 2А. Современный эргономичный дизайн, материал корпуса пластик Soft-Touch. Простая программа управления упрощает использование 3D ручки, интеллектуальные замена пластика делает работу пользователя более удобной, более безопасной при загрузке и выгрузке пластика.
Характеристики Easy Real 200a
Расходные материалы | ABS и PLA |
Дисплей | Есть |
Габариты товара | 175 × 170 × 200 мм |
Скорость работы | Регулируется |
Температура | 130 – 240 °C |
Электропитание | DC 5В, 2A |
Мощность нагрева | 10 Вт |
Диаметр сопла | 0,6 мм |
Диаметр нити | 1,75 мм |
Рабочая температура | 130-240 °С |
Адаптер питания | AC 100-240В 50/60Гц 2А |
Вес брутто | 40 гр |
Производитель | Easy Real |

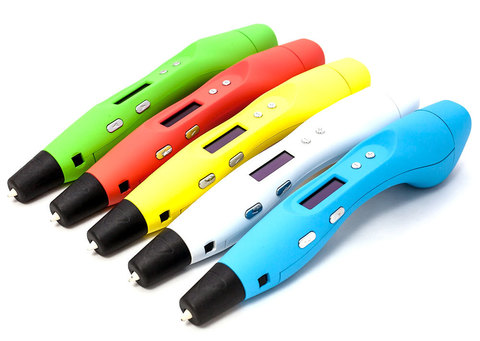

Цвет | Жёлтый, Голубой, Зелёный, Белый, Красный |
Материал корпуса | Пластик Soft-Touch |
Страна производства | Китай |
Инструкции Easy Real 200a
Перед началом работы с 3D ручкой MyRiwell RP 200А , внимательно прочитайте данное руководство.
ВНИМАНИЕ!
- Данное оборудование предназначено для детей старше 8 лет и взрослых. Во время работы с данным оборудованием дети должны быть под присмотром взрослых.
Сопло 3D ручки разогревается до высоких температур (max.230 С), поэтому во избежание возгораний и ожогов не прикасайтесь соплом ручки к другим предметам и телу. - Категорически запрещается использовать материалы не предусмотренные для работы 3D ручки.
- Категорически запрещается стучать печатающей головкой по твердым предметам.
- Запрещается использование адаптеров другой мощности, отличной от мощности компании производителя.
- В силу различных физических свойств ABS/PLA пластика, строго запрещается использование других пластиков.
- Данное оборудование относится к категории высокоточных электронных приборов, пожалуйста, держите его подальше от воды.
- После каждой работы на 3D ручке выгружайте из неё материал печати и выключайте из сети.

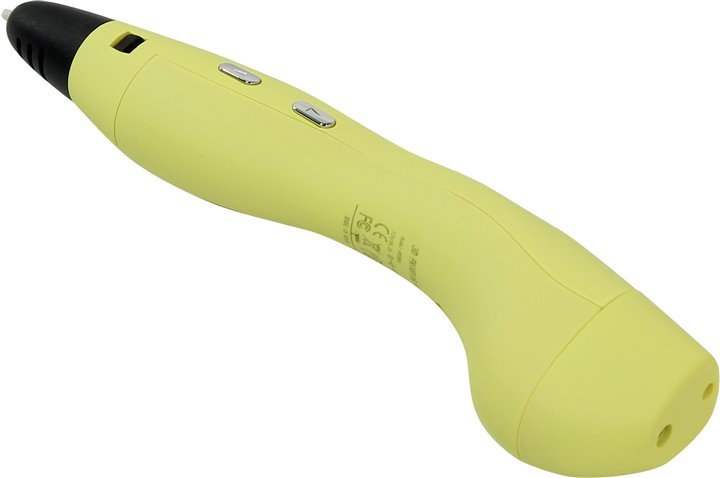

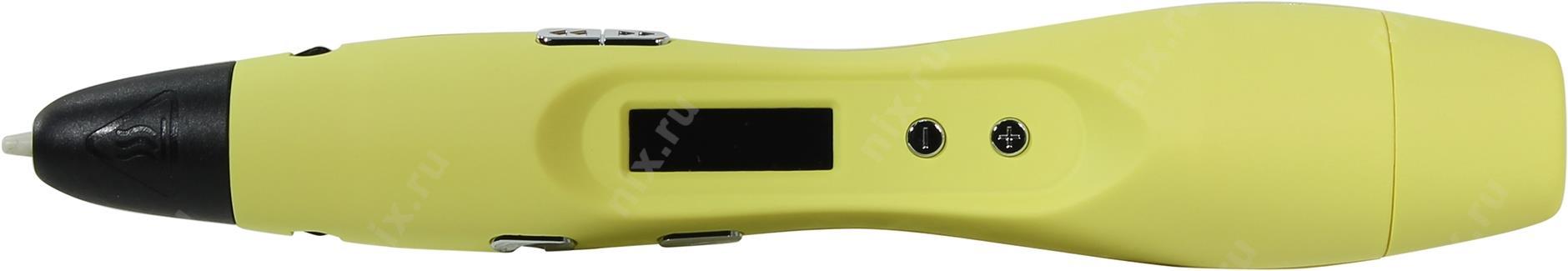

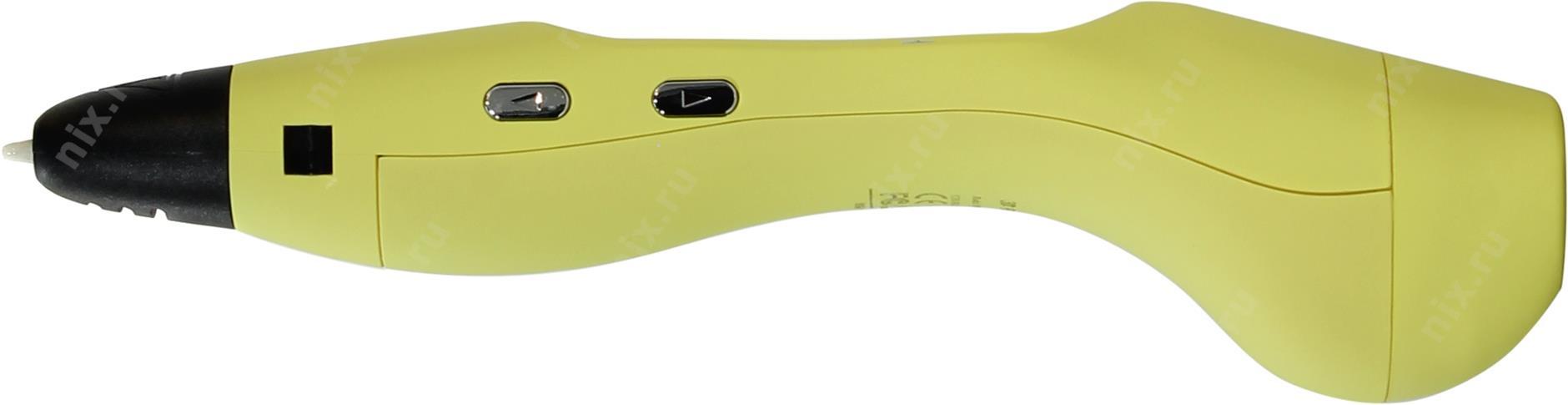

Внешний вид и кнопки управления

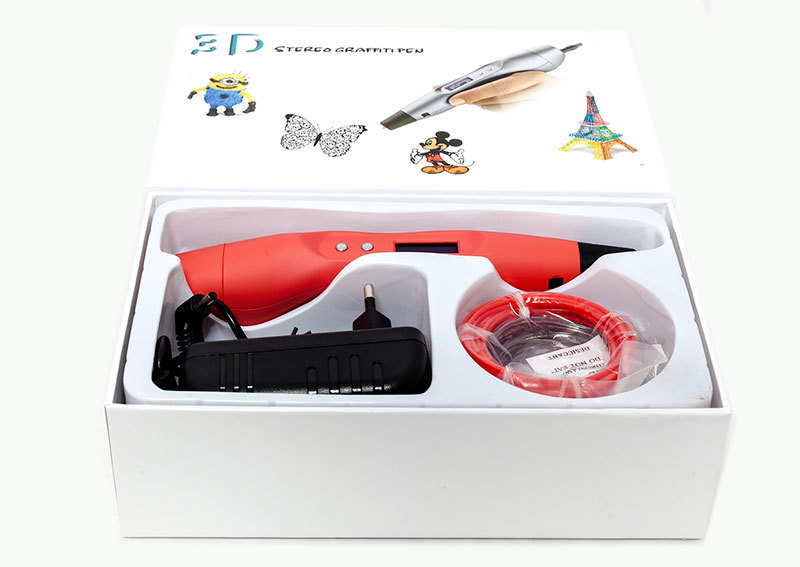

Комплектация
- Включить адаптер переменного тока одним концом в отверстие, где подключается питание (см. рисунок), другим в розетку. На OLED дисплее появится надпись «3D pen», это говорит о том, что оборудование включено и готово к работе.
- Затем на экране дисплея появятся некоторые данные, такие как «filament» (пластик) и «Temp» (заданная температура). Нажатием на «кнопку управления скоростью» вы можете выбрать материал для печати PLA или ABS.
- После выбора пластика, нажимаем кнопку «загрузки и рисования», 3D-ручка включает режим разогрева, после того как температура достигнет заданного режима для печати — оборудование готово для работы.
- Загрузите необходимый пластик в отверстие для загрузки/выгрузки материала (см. рисунок), нажимаем кнопку «загрузки и рисования», происходит загрузка нити, при котором расплавленная нить выходит из сопла 3D ручки — загрузка прошла успешно! При загрузке необходимо обеспечить плавный заход пластика в 3D ручку.
- Однородные материалы разного цвета имеют неодинаковую температуру плавления, при печати необходимо будет подстраивать температуру печати для того или иного цвета, (температура плавления материала и регулировка температуры см. раздел «Настройка температуры»).
- Не прикасайтесь к печатающей головке и другим нагретым частям при использовании 3D ручки.
- Если вы не используете 3D ручку более 1,5 минуты, она уходит в спящий режим. На экране появиться надпись «3D pen».

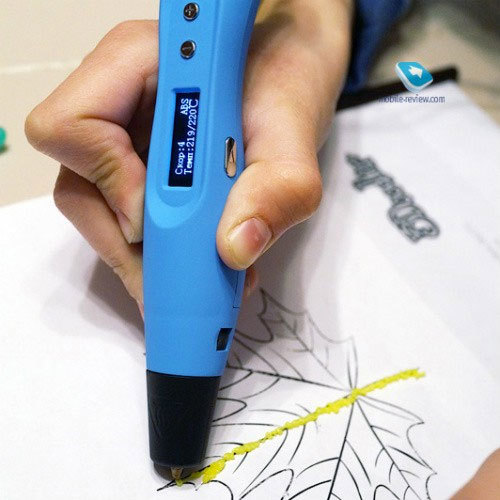

Дисплей (экран) 3D-ручки
Загрузочный экран: задание необходимой температуры и печать пластиком:
ABS пластик (рис. 1) |
PLA пластик (рис. 2) |
![]() |
![]() |

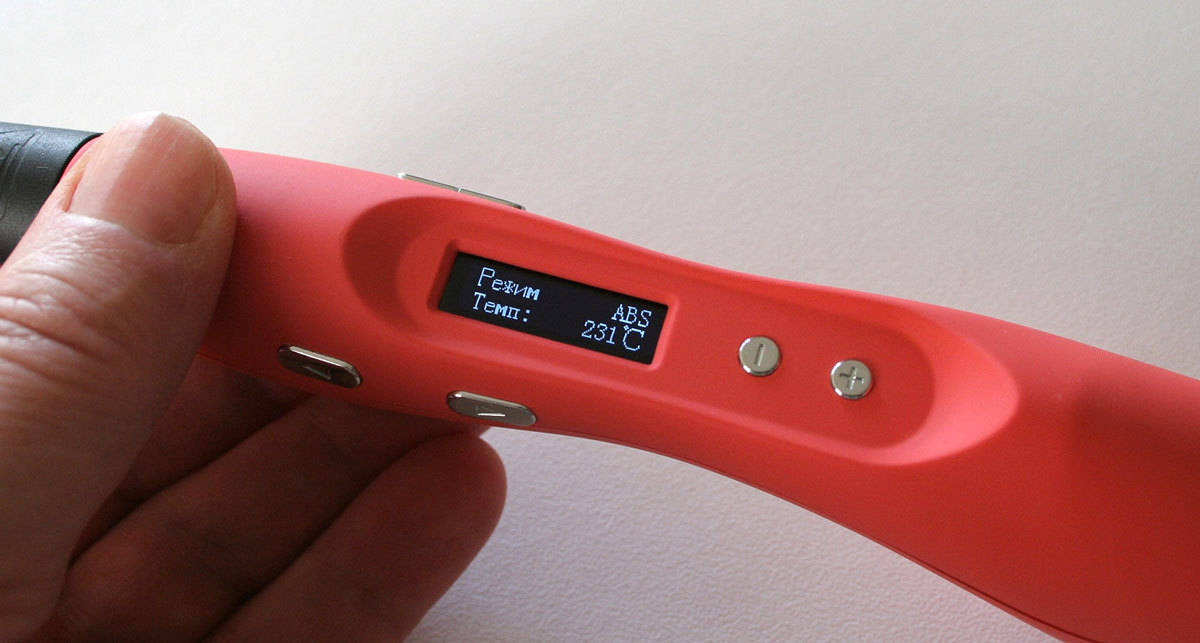

При включении оборудования экран будет показывать, какой вид пластика вы использовали в прошлый раз, как на рис. 1 или рис. 2. После этого вы можете путем нажатия на кнопку «управление скоростью» выбирать между материалами. Когда на экране надпись PLA, значит, 3D ручка находится в режиме печати PLA пластиком, тоже самое и для ABS пластика, «target Т» означает заданную температуру для данной печати, Вы можете установить температуру с помощью кнопки регулировки температуры.
Разогрев 3D-ручки
Разогрев PLA (рис. 3) | Разогрев ABS (рис. 4) |
![]() |
![]() |

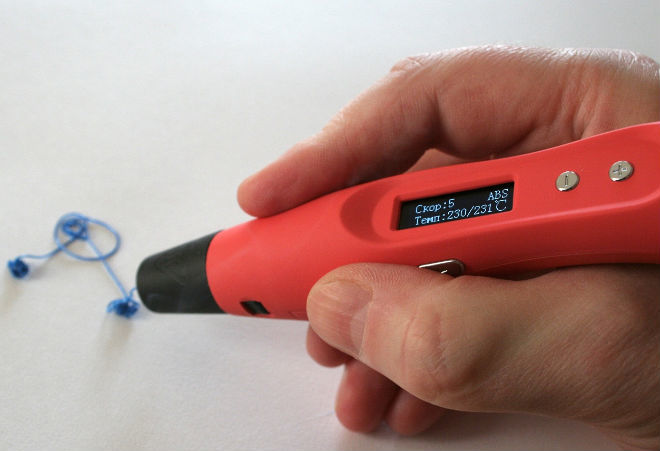

После выбора материала и температуры печати, оборудование переходит в режим разогрева до нужной температуры. Рис. 3 показывает разогрев на условиях печати PLA пластиком, рис. 4 для ABS пластика. «Speed4» означает текущую скорость, в нашем случае — 4 и 2, материал который мы будем использовать для печати ABS/PLA, температура текущая и температуря заданная.
Рисование
Рисование PLA пластиком (рис. 3) | Рисование ABS пластиком (рис. 4) |
![]() |
![]() |
Как только текущая температура достигнет заданной, оборудование готово к работе. Интерфейс управления такой же, как при разогреве ручки. Загрузите нить в отверстие для подачи и нажмите кнопку «загрузки и рисования», встроенный механизм захватит нить, когда расплавленная нить выйдет из сопла - загрузка прошла успешно (необходимо обеспечить легкий заход нити).
После загрузки материала можно использовать 3D ручки для рисования.
Кнопками «Загрузки и рисования» и «выгрузки» вы можете регулировать подачу/выгрузку материала. Кнопкой «управления скоростью» регулировать скорость подачи пластика, кроме этого вы можете, если в этом есть необходимость, контролировать температуру печати. Информация о скорости, температуре, материале пластика типа будет отображаться на OLED дисплее.
Спящий режим
Если Вы прекратили работать на 3D ручке более чем на 90 секунд, 3D ручка переходит в «спящий» режим. В этом режиме печатающая головка будет закрыта для доступа пластика и ручка переходит в низкий режим электропотребления.
Окно спящего режима (рис. 7) | Кнопки управления скоростью (рис. 8) |
![]() |
![]() |
1. Когда возникает необходимость заменить пластик одного цвета на другой, Вы можете выбрать режим выгрузки/загрузки материала и продолжать рисовать.
2. Когда необходимо поменять материал PLA на ABS, нажимаем кнопку «выгрузки пластика» и легким усилием извлекаем нить из 3D ручки, когда будет видно, что пластик вышел, нажмите одновременно две кнопки скорости (см. рис. 8), оборудование готово к загрузке ABS пластика, температурный режим изменится автоматически. На экране высветится режим ABS, как только 3D ручка наберёт заданную температуру, мы можем загружать ABS пластик.
3. При замене пластика с ABS на PLA, из-за разницы температур плавления данных материалов, температура плавления ABS гораздо выше, чем у PLA пластика, во избежание засорения сопла необходимо четко следовать инструкции. Во-первых: нажатием кнопки «выгрузки пластика» переходим в режим ABS печати, выгрузите ABS пластик из оборудования, когда будет видно, что пластик вышел, нажмите одновременно две кнопки скорости (см. рис. 8), оборудование готово к загрузке PLA пластика, температурный режим изменится автоматически. Далее нажимаете кнопку «подачи и рисования» и загружаете PLA пластик (см. рис. 9.1). Такая же процедура необходима для смены PLA пластика на ABS (см. рис.9.2). При интенсивном использовании оборудования рекомендуется периодически (один раз в два месяца) чистить сопло специальным чистящим пластиком.
Смена ABS на PLA (Рис 9.1) | Смена PLA на ABS (рис. 9.2) |
![]() |
![]() |
Данная модель оборудования позволяет производить интеллектуально замену материалов благодаря встроенной программы оптимизации, данная итерация не вызовет у пользователя особых трудностей, достаточно нажать только одну кнопку для замены пластика.
Температурные режимы
Учитывая разницу в температурных режимах плавления цветных пластиках, в целях повышения качества печати, обратите внимание на следующие моменты:
- При печати на низкой скорости может появиться звук - «треск» на конце сопла, это означает, что температура слишком высокая, воспользуйтесь режимом "выбор материала/термообработка" и кнопками необходимо понизить температуру печати вниз (диапазон регулировки составляет 8 - 15 °С).
- При нормальной печати, если столкнётесь с большим количеством пузырьков, это значит, что температура печати высокая, используйте "выбор материала / термообработка» и кнопками необходимо понизить температуру печати вниз (диапазон регулировки составляет 3-8 °С).
- При нормальной печати из сопла выходит гладкая нить, без пузырьков.
- Если при экструзии цвет материала тусклый и темный, звук мотора показывает очевидную трудность при протяжке нити, это означает, что температура печати низкая, используйте "выбор материала / термообработка" кнопками необходимо повысить температуру печати вверх (диапазон регулировки составляет 3-5 °С).
- При печати PLA пластиком, если пластик стал слишком мягким или потек, это означает, что рабочая температура печати слишком высокая. Используя температурный режим необходимо снизить температуру печати (диапазон регулировки составляет 10-18 °С).
Советы при работе с 3D-ручкой
- Не давите на кнопки с усилием. В случае поломки, ремонт будет являться не гарантийным.
- Для замены пластика нажмите и держите кнопку выгрузки в течение 1-2 секунды.
- Внимательно следите за температурой и типом используемого пластика. Рабочая температура не должна превышать для PLA пластика – 180 °С, для ABS пластика – 230 °С
- Храните пластик для 3D ручки в сухом и темном месте.
- Не допускайте полного расхода пластика, обязательно должно оставаться 1-2 см вне корпуса ручки, для безопасного извлечения и замены.
- Для очистки сопла от прилипшего пластика, разогрейте 3D ручку до 180-200 °С и очистите сопло плотной тканью, или с помощью винной пробки.
- Не прикасайтесь соплом к легкоплавким, легко-возгораемым материалам и жидкостям.
- Избегайте попадания прямых солнечных лучей на корпус ручки.
- Перед заменой и загрузкой пластика рекомендуется обрезать нить под прямым углом
