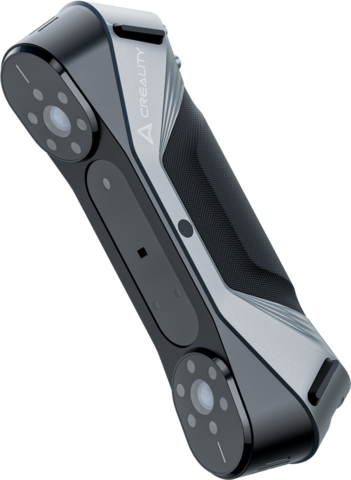

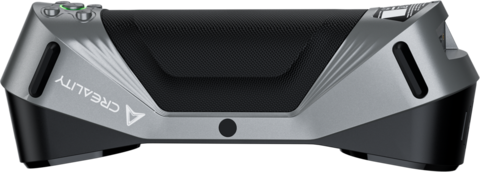

3D-сканер Creality CR-Scan Raptor
Shenzhen Creality 3D Technology Co., Ltd
Creality CR-Scan Raptor — это универсальный 3D-сканер с революционной технологией, которая органично сочетает в себе лазер синего света и NIR — в одном устройстве! С беспрецедентной точностью 3D-сканер сканирует мелкие, средние и крупные объекты, удовлетворяя тем самым широкий спектр требований.
Особенности и преимущества
- Легкий и компактный
- Точность до 0,02 мм.
- Сочетает в себе синий лазер и ближний ИК-диапазон.
- Скорость сканирования до 60 кадров в секунду
- Расширенные алгоритмы
Описание
Компактный размер для большей гибкости
Портативный 3D-сканер имеет небольшой вес — 372 г. Им можно управлять одной рукой, что обеспечивает работу без усталости даже при длительных проектах сканирования.
Raptor оснащен противоскользящей поверхностью и съемным шейным шнуром для гибкой работы и большей безопасности .
Большой, средний или маленький?
Комбинация лазеров синей линии со структурированным инфракрасным светом позволяет обнаруживать объекты любого размера! CR -Scan Raptor с удивительной легкостью обнаруживает объекты в диапазоне сканирования от 5 x 5 x 5 мм до 2000 x 2000 x 2000 мм, включая небольшие фигурки, болты, лица, человеческие тела, детали автомобилей и многое, многое другое.
Точность измерения с помощью лазерных линий синего света
Мощный сканер CR-Scan Raptor сканирует 7 параллельных лазерных линий синего света. Чтобы обеспечить четкие и четкие края и точные детали, каждая отдельная лазерная линия остается ультратонкой (до 0,1 мм). Это обеспечивает выдающуюся метрологическую точность до 0,02 мм.
Конечно, его невероятной точности способствуют и другие факторы:
- Усовершенствованный алгоритм температурной компенсации повышает стабильность температуры, обеспечивая максимальную точность.
- Высокопроизводительная конструкция позволяет выполнять 3D-сканирование как вблизи, так и на расстоянии, а также обеспечивает высокую стабильность при высоких и низких температурах. Это достигается за счет объектива 20 мм с большой глубиной резкости, объектива с низкой дисторсией (с дисторсией < 5‰), стеклянного объектива с 9 линзами и металлического корпуса и крепления объектива.
Структурированный инфракрасный свет для сканирования без маркеров или спреев для сканирования.
CR-Scan Raptor использует 3D-изображение с сопоставлением спеклов, что устраняет необходимость в маркерах для быстрого сбора данных даже на детализированных деталях и сложных заготовках.
Даже без использования сканирующего спрея можно без проблем сканировать автомобили, автомобильные детали, шины и другие черные предметы и металлические детали.
Сочетание синего и белого света

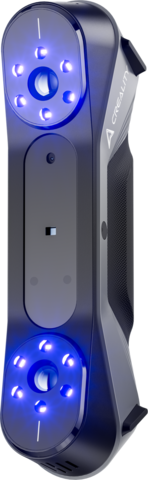

Круговое расположение светодиодных текстурных фонарей обеспечивает более реалистичные результаты сканирования. Синий свет обеспечивает дополнительный свет для сканирования лазерных линий, а белый свет увеличивает яркость цветных текстур.
Впечатляющая скорость
Благодаря впечатляющей скорости сканирования до 60 кадров в секунду с помощью синего лазера и скорости сканирования в ближнем ИК-диапазоне до 20 кадров в секунду, сканы с высоким разрешением и мельчайшими деталями можно получить за одну вспышку.
Алгоритм для лица и тела
Режим «Лицо и тело» оснащен уникальным алгоритмом изображения лица для более детального захвата деталей. С помощью CR-Scan Raptor можно просканировать все тело человека всего за 2 минуты.
Дополнительные возможности:
- 24-битное полноцветное сканирование с 12 круглыми текстурными светодиодами для реалистичной цветопередачи.

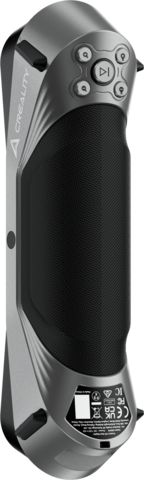

- Интуитивно понятные кнопки для простоты управления и кольцевой индикатор, показывающий состояние сканирования в режиме реального времени.
- Плавный процесс сканирования благодаря защите от сотрясений, такой как технология 3D-изображения One-Shot (для естественной стабильности) или высокая скорость обратного хода.
- Высокоточная калибровочная пластина из стеклянной подложки,
- Широкий спектр применения: метрологические испытания, реверс-инжиниринг, производство автомобильных деталей, медицинская техника, изготовление пресс-форм, фигурок, AR/VR и многое другое.
Характеристики
| Бренд | Creality |
| Поддерживаемые форматы файлов | .obj, .stl, .ply |
| Мин. область сканирования | от 5 x 5 x 5 мм |
| Точность сканирования | Синий свет: до 0,02 мм на расстоянии 100 мм, NIR: до 0,1 мм |
| Расстояние до объекта | 150 - 400 мм |
| Источник света | LED+NIR |
| Страна производитель | Китай |
| Технология сканирования | Оптическая структурированный подсвет |
| Вес нетто | 372 гр. |
| Габариты упаковки | 250x200x100 мм |
| Вес брутто | 1 кг |
| Габариты устройства | 215х50х74мм |
| Совместимые ОС | Windows, MacOS |
| Тип сканера | Ручной / Стационарный |
| Сканирование текстур | Да |
| Разрешение камер | Синий свет: 0,02-2 мм, NIR: 0,1-2 мм |
| Количество камер | 2 шт. |
| Интерфейс подключения | USB 3.0, type-c |
Комплектация
| Название | Описание | Количество |
|---|---|---|
| 3D сканер Creality CR-Scan Raptor | Высокоточный метрологический сканер с гибридным источником света (синий лазер и NIR) | 1 шт. |
| Сетевой адаптер с международным переходником | Блок питания с набором вилок для работы в электросетях разных стандартов | 1 шт. |
| USB 3.0 кабель (USB-C/USB-A) | Высокоскоростной кабель для передачи данных и подключения сканера к ПК | 1 шт. |
| Высокоточная калибровочная пластина из стекла | Стеклянная мишень для настройки точности и калибровки оптической системы | 1 шт. |
| Светоотражающие маркерные точки | Набор самоклеящихся меток: диаметром 6 мм (2 листа) и 3 мм (5 листов) для позиционирования | 1 шт. (набор) |
| Сканирующая панель | Подложка для мелких объектов (требует нанесения 3-мм маркеров для работы) | 1 шт. |
| Переносной футляр | Защитный кейс с ложементом для безопасной транспортировки и хранения комплекта | 1 шт. |
| Type-C переходник | Адаптер для совместимости с современными портами ноутбуков и ПК | 1 шт. |
| Чистящая салфетка | Мягкая безворсовая ткань для ухода за оптикой и калибровочной пластиной | 1 шт. |
| Краткое руководство по эксплуатации | Инструкция по быстрому запуску, установке ПО и первичной настройке | 1 шт. |
Инструкция, руководство
Подготовка к работе и программное обеспечение
Перед началом использования Creality CR-Scan Raptor необходимо установить фирменное программное обеспечение CrealityScan. Оно доступно для операционных систем Windows и macOS.
- Скачать ПО: Перейдите в Центр загрузок Creality, выберите актуальную версию CrealityScan для вашей ОС.
- Требования к ПК: Для стабильной работы рекомендуется разъем USB 3.0 (выделен синим цветом), процессор не ниже Intel i7 и видеокарта уровня NVIDIA RTX 3060 с 6ГБ VRAM.
- Подключение: Используйте комплектный кабель USB 3.0 и Type-C переходник (при необходимости). Подключите сетевой адаптер к кабелю, чтобы обеспечить стабильное питание лазерной системы.
Калибровка устройства
Поскольку Raptor является высокоточным метрологическим прибором, калибровка обязательна при первом запуске, после транспортировки или при резком изменении температуры в помещении.
- Извлеките высокоточную калибровочную пластину из стекла из защитного чехла.
- В программе CrealityScan выберите пункт «Calibration».
- Следуйте анимированным подсказкам на экране: держите сканер над пластиной и плавно перемещайте его, чтобы заполнить все контрольные зоны.
- Важно: Не допускайте появления отпечатков пальцев на стеклянной поверхности пластины, используйте чистящую салфетку из комплекта.
Выбор режима и использование маркеров
CR-Scan Raptor работает в двух основных режимах, которые требуют разного подхода к подготовке объекта:
- Режим синего лазера (Blue Laser): Предназначен для максимальной детализации и метрологической точности. Для этого режима обязательно использование светоотражающих маркерных точек. Нанесите маркеры (3 мм для мелких или 6 мм для крупных объектов) в хаотичном порядке так, чтобы в поле зрения камер всегда находилось не менее 4-5 точек.
- Инфракрасный режим (NIR): Оптимален для сканирования людей, лиц или крупных объектов без использования маркеров (геометрический трекинг).
- Сканирующая панель: Для оцифровки мелких деталей используйте комплектную панель. Предварительно наклейте на неё 3-миллиметровые маркеры из набора, чтобы сканер мог ориентироваться в пространстве при вращении детали.
Процесс сканирования и обработка
- Настройка экспозиции: В интерфейсе программы отрегулируйте ползунок яркости так, чтобы на объекте не было красных зон (пересвет) и слишком темных участков.
- Процесс: Нажмите кнопку на корпусе сканера или в программе для начала захвата. Соблюдайте дистанцию, указанную индикатором на корпусе сканера (цветовая подсказка: зеленый — оптимально).
- Обработка: После завершения захвата выполните «Оптимизацию» (Optimization), затем «Создание облака точек» и «Построение сетки» (Meshing).
- Экспорт: Сохраните готовую модель в форматах STL, OBJ или PLY для последующей 3D-печати или работы в CAD-программах.
Полезные ресурсы и поддержка
Для получения более глубоких знаний и решения технических вопросов используйте следующие официальные ресурсы:
- Официальная страница продукта: Creality CR-Scan Raptor
- Видеоруководства (Tutorials): На официальных ресурсах производителя доступны пошаговые видео по калибровке и сканированию сложных поверхностей.
- Creality Cloud: Платформа для обмена моделями и получения советов от сообщества пользователей.
Сравнение моделей
| Характеристика | Creality CR-Scan Raptor | Shining 3D Einstar | Revopoint MIRACO |
|---|---|---|---|
| Технология сканирования | Гибридная: Синий лазер (7 линий) + NIR (инфракрасный свет) | Структурированный свет (VCSEL) | Структурированный ИК-свет (две камеры) |
| Точность (Accuracy) | До 0.02 мм (в лазерном режиме) | До 0.1 мм | До 0.05 мм (в режиме Near) |
| Разрешение (Point Distance) | 0.02 – 2.0 мм | 0.1 – 3.0 мм | 0.05 – 2.0 мм |
| Скорость сканирования | До 60 fps (лазер) / 20 fps (NIR) | До 14 fps | До 15 fps |
| Рабочее расстояние | 150 – 400 мм (лазер), 170 – 1000 мм (NIR) | 160 – 600 мм | 100 – 1000 мм |
| Диапазон размеров объектов | 5 × 5 × 5 мм — 2000 × 2000 × 2000 мм | Средние и крупные объекты (от 50 мм) | 10 × 10 × 10 мм — 4000 × 4000 × 4000 мм |
| Сканирование черного/металла | Прямое сканирование без спрея (в лазерном режиме) | Требуется спрей для зеркальных/черных поверхностей | Ограниченно, часто требуется спрей |
| Цветное сканирование (Texture) | Да, 24-битная глубина цвета | Да | Да |
| Тип подключения / Автономность | Проводное (USB 3.0 / Type-C) | Проводное (USB 2.0 / 3.0) | Автономное (встроенный экран, АКБ) или проводное |
| Вес устройства | 372 г | 500 г | 750 г |
