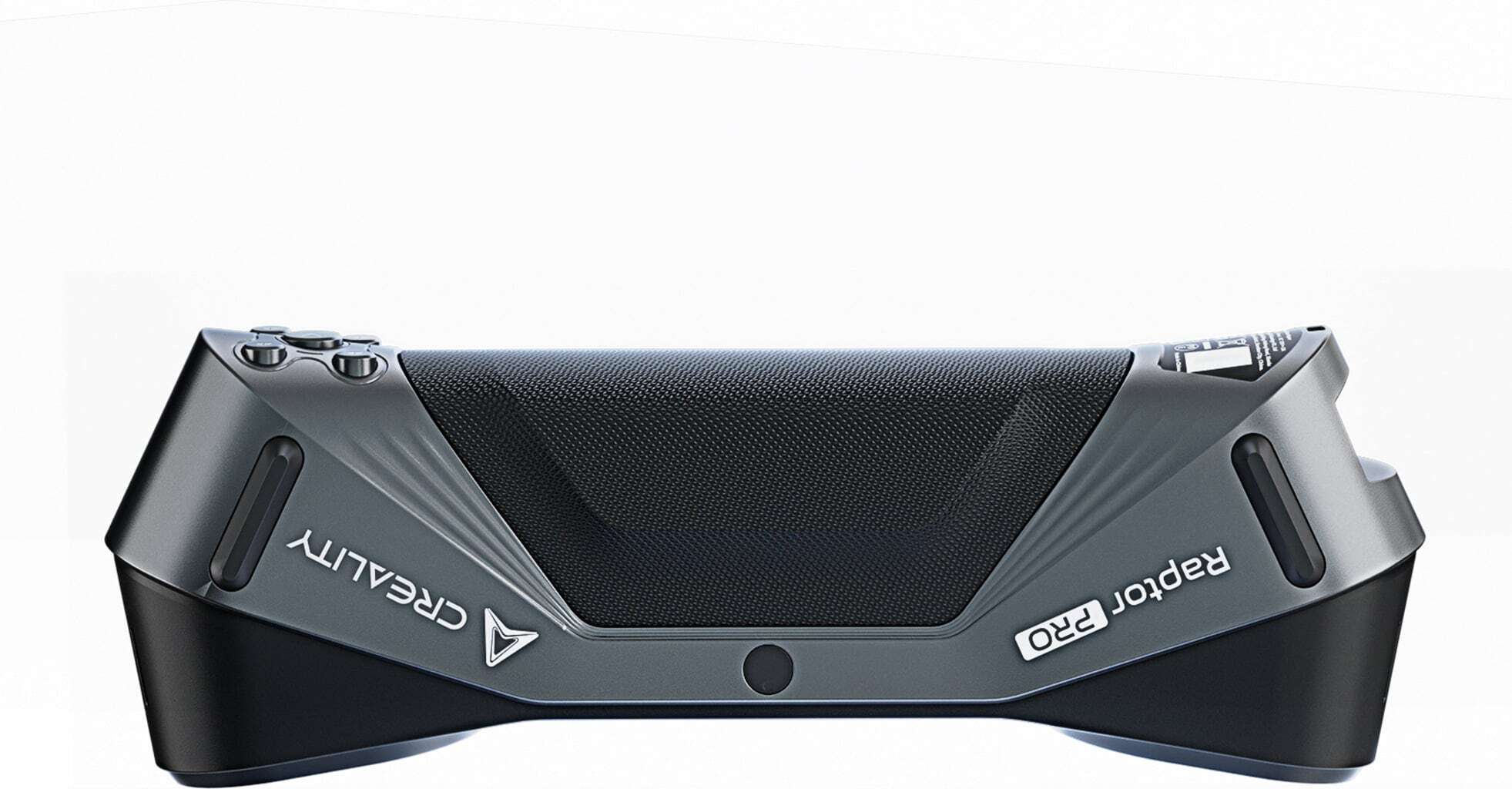

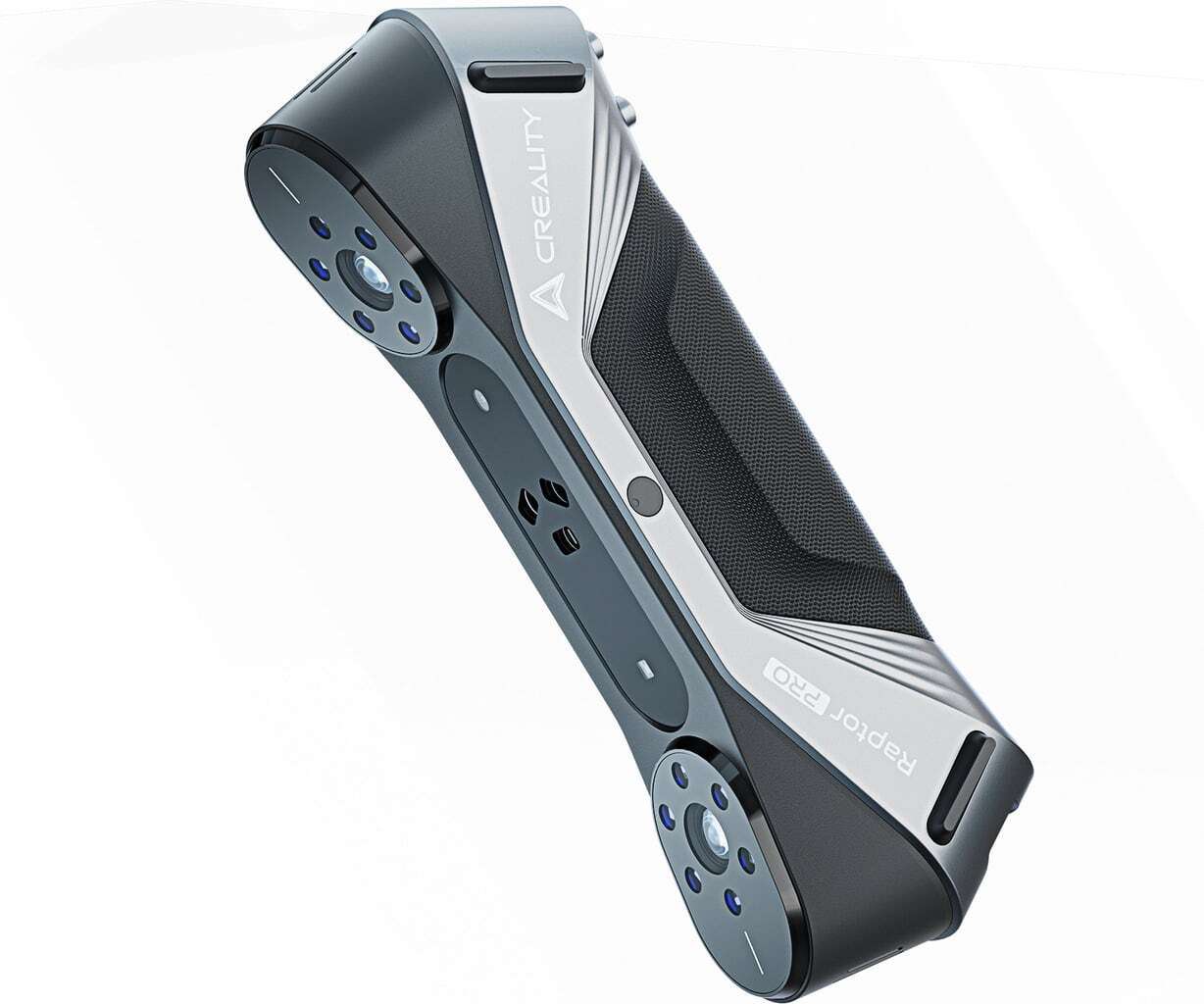

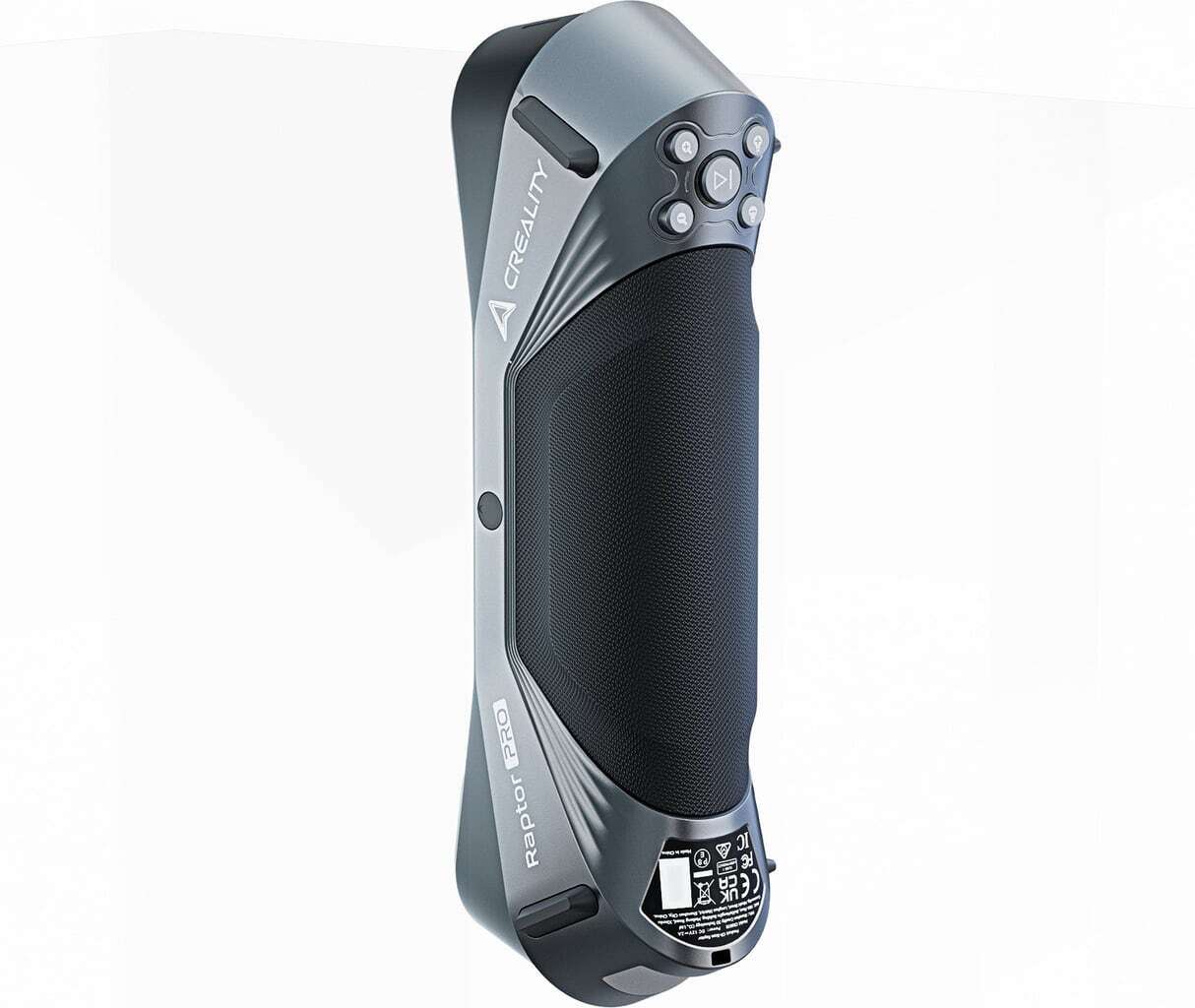

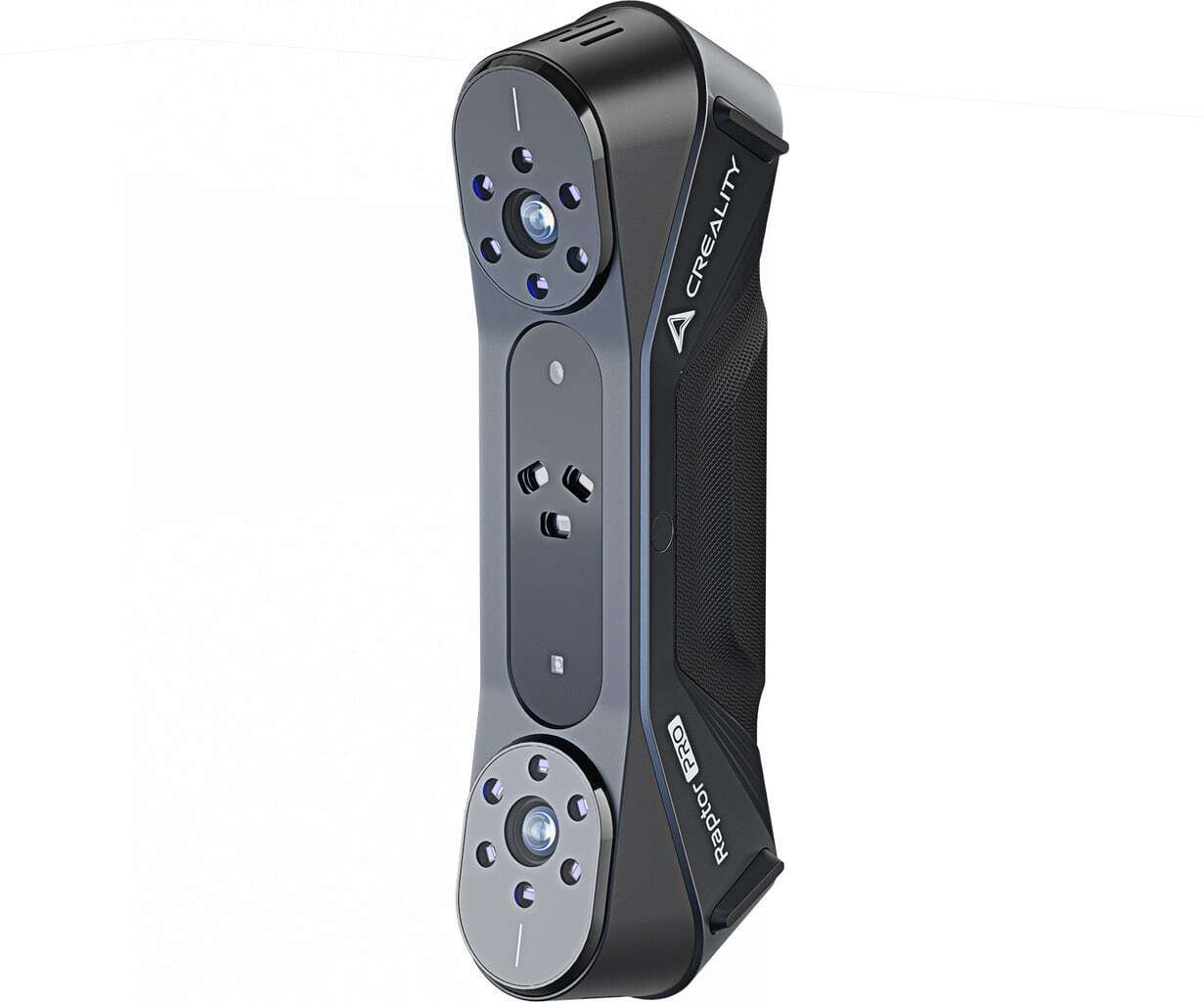

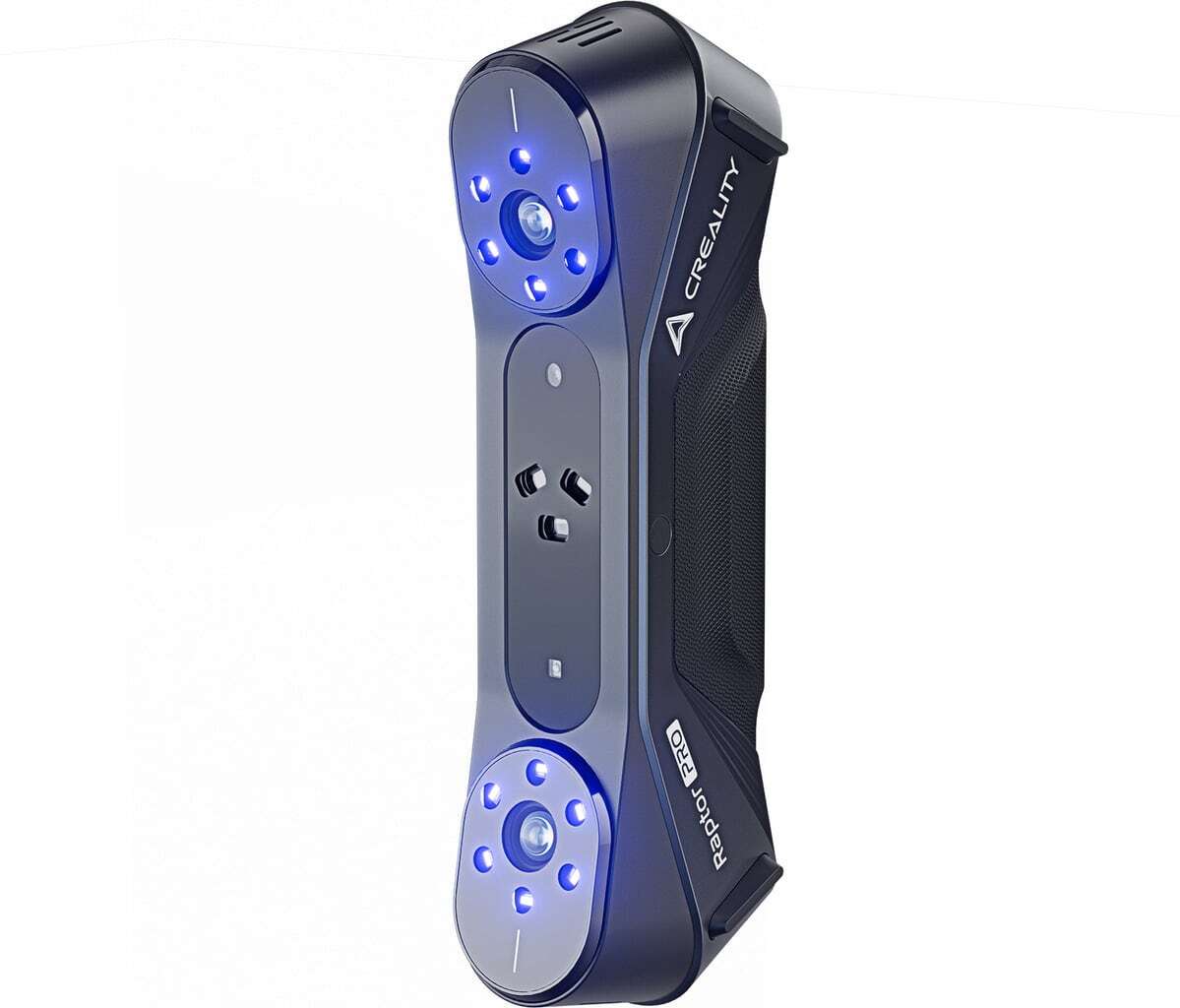

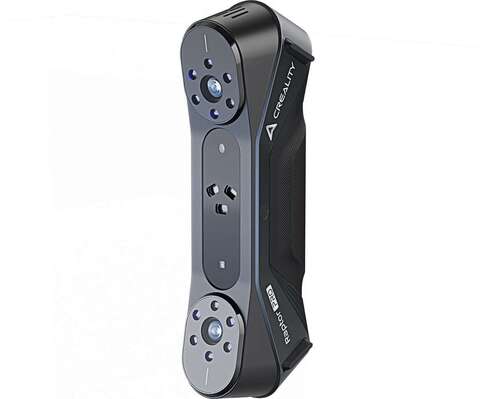

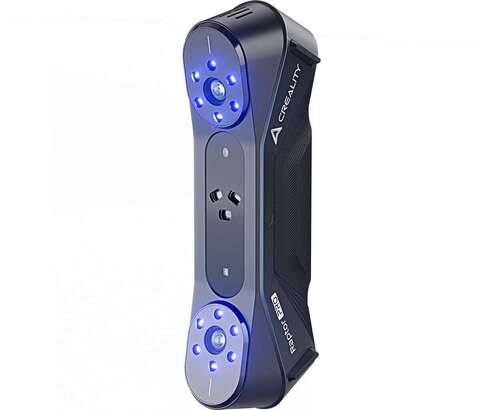

3D-сканер Creality CR-Scan Raptor Pro
Shenzhen Creality 3D Technology Co., Ltd
Creality Raptor Pro — это ваш цифровой орлиный глаз, который схватывает даже самые тонкие структуры с предельной точностью. Благодаря передовой лазерной технологии и молниеносной скорости захвата он превращает любой объект в предельно точную 3D-модель.
Особенности и преимущества
- Для средних и крупных объектов
- 22 перекрестных лазерных линии и 7 параллельных лазерных линий
- Структурированный свет ближнего ИК-диапазона
- Объемная точность 0,02 мм + 0,06 мм/м
Описание
Для сканирования средних и крупных объектов
Сочетание синих лазерных линий и структурированного инфракрасного света позволяет захватывать объекты размером от 5 x 5 x 5 мм³ до 4000 x 4000 x 4000 мм³. 3D-сканер без труда захватывает технические детали, формы, человеческие тела, крупные автомобильные компоненты и многое, многое другое.
22 + 7 лазерных линий для высокой эффективности и точности
Creality Raptor Pro сочетает в себе два типа синих лазерных линий:
► 22 перекрестных лазерных линии: их перекрестное расположение обеспечивает быстрый и точный захват 3D-данных; при этом 3D-сканер быстро и без усилий захватывает объекты среднего и большого размера*;
► 7 параллельных лазерных линий: каждая из 7 параллельных лазерных линий имеет тонкость 0,1 мм для эффективного захвата острых краев и точных деталей. Параллельные лазерные линии используются для частичного сканирования HD.
* Совет: даже крупные объекты, такие как автомобиль, можно сканировать за один проход. До 660 000 точек/секунду обрабатываются сверхбыстро и в высоком качестве с объемной точностью 0,02 мм+0,08 мм/м.
Сканирование на высокой скорости
Raptor Pro работает с головокружительной скоростью:
- Скорость лазерного линейного сканирования достигает 60 кадров в секунду,
- Скорость сканирования с использованием структурированного инфракрасного света достигает 30 кадров в секунду.
Сканирование с использованием структурированного ближнего инфракрасного света
Сканирование без маркеров: Raptor Pro не требует маркеров на невыразительных объектах для достижения идеальных результатов сканирования. Благодаря технологии однократного 3D-изображения 3D-сканер стабилизирован, что делает его менее восприимчивым к потерям отслеживания. Высокая скорость отслеживания обеспечивает более плавное сканирование рук.
Алгоритм распознавания лица и тела: уникальный алгоритм картирования фиксирует еще больше деталей на человеческом теле и может даже легко сканировать волосы (подсказка: сканирование человеческого тела занимает всего 2 минуты!)
Высокопроизводительная структура
- 2,3-мегапиксельная 3D-камера,
- Объектив с низким уровнем искажений (менее 5%),
- Объектив φ20 мм с большой глубиной резкости,
- 9-слойная стеклянная линза,
- Металлический корпус объектива и крепление.
Усовершенствованный алгоритм температурной компенсации может улучшить температурную стабильность и обеспечить точность.
Другие особенности:
- Портативный, вес всего 405 г,
- RGB-камера высокого разрешения для 24-битного полноцветного сканирования,
- Подходит для сканирования вне помещений,
- Синий свет как дополнительный свет для сканирования лазерных линий, белый свет для увеличения яркости цветовой текстуры,
- Захват черных и металлических объектов также возможен без сканирующего спрея,
- Поддерживает Scan Bridge (дополнительный аксессуар),
- Удобная конструкция с кольцевым индикатором и кнопочным управлением, противоскользящим покрытием и съемным шнуром,
- Интуитивно понятное и удобное программное обеспечение CrealityScan (более быстрое время обработки, частичное HD-Scan, редактирование облака точек, режим лица и тела, простая калибровка и т. д.),
- Широкая совместимость с программным обеспечением для 3D-печати и проектирования (например, Geomagic Control X, Geomagic Design X, Verisurf Inspect).
Характеристики
| Бренд | Creality |
| Поддерживаемые форматы файлов | .obj, .stl, .ply |
| Мин. область сканирования | от 5 x 5 x 5 мм |
| Точность сканирования | от 5х5х5 мм до 4000х4000х4000 мм |
| Расстояние до объекта | 150 - 400 мм |
| Источник света | LED+NIR |
| Страна производитель | Китай |
| Технология сканирования | Оптическая структурированный подсвет |
| Вес нетто | 372 гр. |
| Габариты упаковки | 250x200x100 мм |
| Вес брутто | 1 кг |
| Габариты устройства | 215х50х74мм |
| Совместимые ОС | Windows, MacOS |
| Тип сканера | Ручной / Стационарный |
| Скорость сканирования | 660 000 точек/с |
| Сканирование текстур | Да |
| Разрешение камер | Синий свет: 0,02-2 мм, NIR: 0,1-2 мм |
| Количество камер | 2 шт. |
| Интерфейс подключения | USB 3.0, type-c |
| Цветное сканирование | Да |
Комплектация
| Название | Описание | Количество |
|---|---|---|
| 3D-сканер Creality CR-Scan Raptor Pro | Основное устройство для сканирования с гибридной системой источников света (синий лазер + NIR) | 1 шт. |
| Кабель питания и передачи данных (USB 3.0) | Высокоскоростной кабель для подключения устройства к компьютеру и подачи питания | 1 шт. |
| Адаптер питания | Блок питания для обеспечения стабильной работы сканера от сети | 1 шт. |
| Калибровочная пластина | Специальная панель высокой точности для настройки и калибровки сенсоров сканера | 1 шт. |
| Набор светоотражающих маркеров (меток) | Комплект самоклеящихся точек для сканирования объектов с гладкой или сложной поверхностью | 1 шт. |
| USB-накопитель | Флеш-карта с программным обеспечением Creality Scan, драйверами и руководством пользователя | 1 шт. |
| Ткань для очистки линз | Безворсовая салфетка для ухода за оптическими компонентами сканера | 1 шт. |
| Кейс для транспортировки | Защитный жесткий или полужесткий кофр для безопасного хранения и переноски набора | 1 шт. |
| Штатив (трипод) | Складной настольный штатив для фиксации сканера в стационарном режиме | 1 шт. |
| Руководство пользователя | Краткая инструкция по эксплуатации и быстрой настройке оборудования | 1 шт. |
Инструкция, руководство
Подготовка к работе и программное обеспечение
Перед началом использования Creality CR-Scan Raptor Pro необходимо установить фирменное программное обеспечение CrealityScan. Оно доступно для операционных систем Windows и macOS.
- Скачать ПО: Перейдите в Центр загрузок Creality, выберите актуальную версию CrealityScan для вашей ОС.
- Требования к ПК: Для стабильной работы рекомендуется разъем USB 3.0 (выделен синим цветом), процессор не ниже Intel i7 и видеокарта уровня NVIDIA RTX 3060 с 6ГБ VRAM.
- Подключение: Используйте комплектный кабель USB 3.0 и Type-C переходник (при необходимости). Подключите сетевой адаптер к кабелю, чтобы обеспечить стабильное питание лазерной системы.
Калибровка устройства
Поскольку Raptor является высокоточным метрологическим прибором, калибровка обязательна при первом запуске, после транспортировки или при резком изменении температуры в помещении.
- Извлеките высокоточную калибровочную пластину из стекла из защитного чехла.
- В программе CrealityScan выберите пункт «Calibration».
- Следуйте анимированным подсказкам на экране: держите сканер над пластиной и плавно перемещайте его, чтобы заполнить все контрольные зоны.
- Важно: Не допускайте появления отпечатков пальцев на стеклянной поверхности пластины, используйте чистящую салфетку из комплекта.
Выбор режима и использование маркеров
CR-Scan Raptor работает в двух основных режимах, которые требуют разного подхода к подготовке объекта:
- Режим синего лазера (Blue Laser): Предназначен для максимальной детализации и метрологической точности. Для этого режима обязательно использование светоотражающих маркерных точек. Нанесите маркеры (3 мм для мелких или 6 мм для крупных объектов) в хаотичном порядке так, чтобы в поле зрения камер всегда находилось не менее 4-5 точек.
- Инфракрасный режим (NIR): Оптимален для сканирования людей, лиц или крупных объектов без использования маркеров (геометрический трекинг).
- Сканирующая панель: Для оцифровки мелких деталей используйте комплектную панель. Предварительно наклейте на неё 3-миллиметровые маркеры из набора, чтобы сканер мог ориентироваться в пространстве при вращении детали.
Процесс сканирования и обработка
- Настройка экспозиции: В интерфейсе программы отрегулируйте ползунок яркости так, чтобы на объекте не было красных зон (пересвет) и слишком темных участков.
- Процесс: Нажмите кнопку на корпусе сканера или в программе для начала захвата. Соблюдайте дистанцию, указанную индикатором на корпусе сканера (цветовая подсказка: зеленый — оптимально).
- Обработка: После завершения захвата выполните «Оптимизацию» (Optimization), затем «Создание облака точек» и «Построение сетки» (Meshing).
- Экспорт: Сохраните готовую модель в форматах STL, OBJ или PLY для последующей 3D-печати или работы в CAD-программах.
Полезные ресурсы и поддержка
Для получения более глубоких знаний и решения технических вопросов используйте следующие официальные ресурсы:
- Официальная страница продукта: Creality CR-Scan Raptor
- Видеоруководства (Tutorials): На официальных ресурсах производителя доступны пошаговые видео по калибровке и сканированию сложных поверхностей.
- Creality Cloud: Платформа для обмена моделями и получения советов от сообщества пользователей.
Сравнение моделей
| Характеристика | Creality CR-Scan Raptor Pro | Shining 3D FreeScan UE Pro | Scantech SIMSCAN |
|---|---|---|---|
| Технология сканирования | Синий лазер (34 линии) + Инфракрасный свет (NIR) | Синий лазер (26 линий + 1 линия) | Синий лазер (42 линии + 1 линия) |
| Метрологическая точность | До 0.01 мм | До 0.02 мм | До 0.02 мм |
| Объемная точность | 0.01 мм + 0.03 мм/м | 0.02 мм + 0.04 мм/м | 0.02 мм + 0.04 мм/м |
| Разрешение | До 0.01 мм | До 0.02 мм | До 0.02 мм |
| Скорость измерения (точек/сек) | До 1 600 000 | До 1 850 000 | До 2 800 000 |
| Источник света (лазер) | Синий лазер класса II (безопасный для глаз) | Синий лазер класса II (безопасный для глаз) | Синий лазер класса II (безопасный для глаз) |
| Режим для глубоких отверстий | Да (отдельный лазерный луч) | Да (одиночная линия) | Да (одиночная линия) |
| Встроенная фотограмметрия | Да (для контроля точности на больших объектах) | Да | Да (опционально) |
| Сканирование без маркеров | Да (только в ИК-режиме) | Нет (требуются маркеры) | Нет (требуются маркеры) |
| Вес сканера | ~450 г | ~750 г | ~570 г |
