3D-сканер 3DMakerPro Eagle
Мировой лидер в производстве высокоточных 3D-сканеров.
Широкоформатный LiDAR-сканер 3DMakerPro Eagle обеспечивает молниеносную пространственную оцифровку крупных объектов и пространств благодаря дальности до 140 метров без использования маркеров.
Особенности и преимущества
- Дальность сканирования составляет до 140 метров.
- Сканирование выполняется полностью без маркеров.
- Скорость достигает 200 000 точек/сек.
- Точность составляет 2 см на 10 метров.
- Панорамные текстуры имеют ультра-разрешение 8K.
Описание
Высокоточная оцифровка крупных объектов и автотюнинг
Профессиональный 3D-сканер 3DMakerPro Eagle разработан для инженеров, специалистов по кузовному ремонту, автотюнингу и реставраторов. Благодаря передовой технологии LiDAR устройство мгновенно захватывает крупногабаритные объекты целиком за один проход. Это полностью исключает необходимость долгой сшивки фрагментов и минимизирует риски потери трекинга при работе с бамперами, капотами, лодками или элементами архитектуры.
Метрологические характеристики и стабильный трекинг

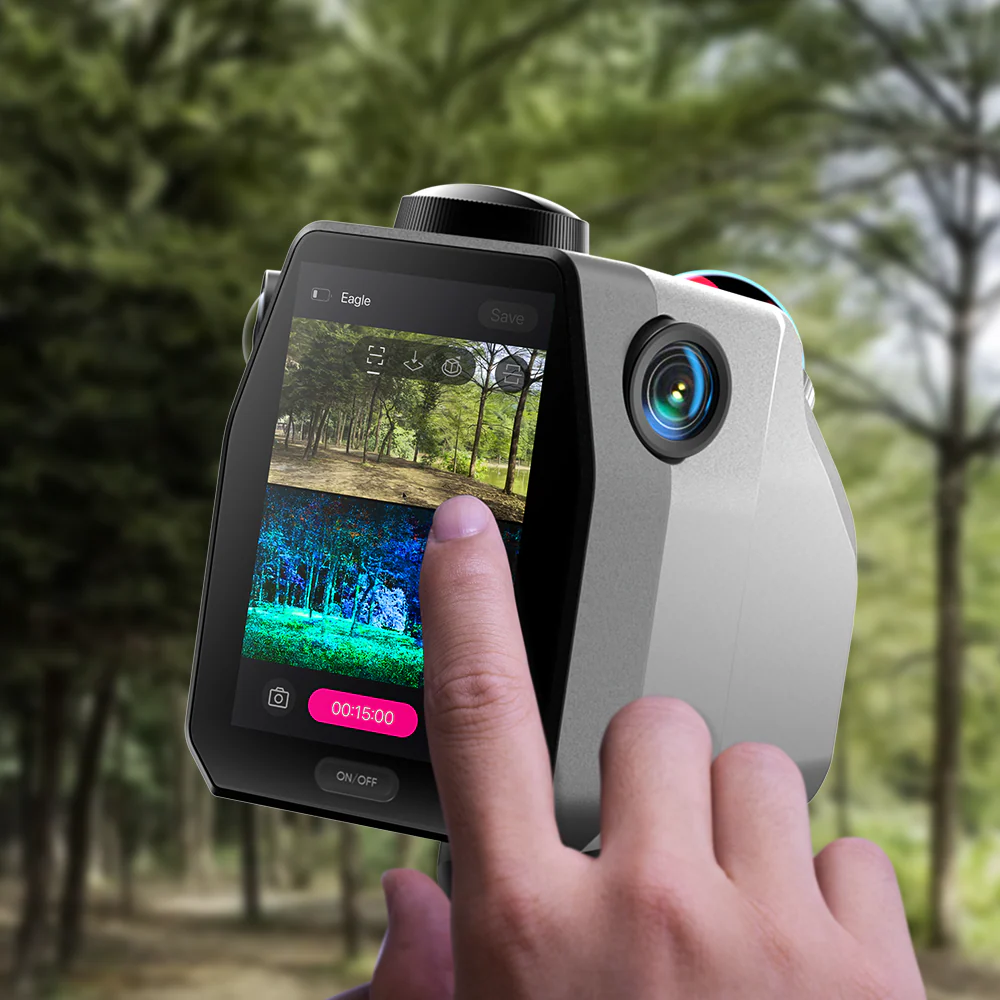

Устройство оснащено встроенным 3.5-дюймовым экраном для мониторинга облака точек в реальном времени. Интегрированная система SLAM гарантирует непрерывный контроль положения в пространстве. Оптическая схема на базе лазера с длиной волны 905 нм позволяет сканеру уверенно фиксировать геометрию сложных темных, черных и металлических поверхностей. Нанесение матирующего спрея больше не требуется, что значительно ускоряет рабочий процесс в условиях мастерской или производства.
Интеллектуальная обработка в софте JMStudio
Фирменное программное обеспечение JMStudio берет на себя автоматическое выравнивание массивов данных и высокоточную оптимизацию полигональной сетки. Программа поддерживает экспорт в универсальные форматы OBJ и PLY, подготавливая чистые геометрические данные для последующего CAD-моделирования, обратного инжиниринга и контроля геометрии. Дополнительно реализована поддержка технологии 3D Gaussian Splatting для создания фотореалистичных цифровых двойников.
Характеристики
| Бренд | 3DMakerPro |
| Точность сканирования | 2 см на расстоянии 10 метров, 3 см на 20 метрах и 5 см на 40 метрах. |
| Страна производитель | Китай |
| Вес нетто | 1500 г |
| Габариты устройства | 115 × 181 × 106 мм. |
| Скорость сканирования | 200 000 точек в секунду |
| Формат выходных данных | OBJ, PLY, ассеты Gaussian Splatting |
| Рабочее расстояние до объекта | Радиус сканирования (Scan Radius) составляет от 40 до 70 метров (в зависимости от отражающей способности поверхности)., Общий диапазон/дальность сканирования (Scan Range) составляет от 80 до 140 метров. |
| Интерфейсы подключения | USB Type-C, Wi-Fi 5 |
| Операционная система | Windows 11+ |
| Цветное сканирование | Да |
| Угол обзора (FOV) | 360° по горизонтали и 59° по вертикали. |
| Источник света и длина волны | Лазерная система LiDAR с длиной волны 905 нм. Класс безопасности лазера — Class 1 (абсолютно безопасен для глаз по стандарту IEC60825-1:2014). |
| Параметры встроенного экрана | Сенсорный дисплей с диагональю 3.5 дюйма для мониторинга облака точек, траекторий GPS и фотофиксации в реальном времени. |
| Автономность и аккумулятор | Встроенная батарея емкостью 12 000 мАч, обеспечивающая 1 час непрерывной автономной работы. Поддерживается внешнее питание (Power Delivery). |
| Внутреннее железо (вычислительный блок) | 8-ядерный процессор с тактовой частотой 2.4 ГГц и встроенная память 32 ГБ с поддержкой расширения картами памяти TF (в комплекте идет карта на 128 ГБ). Это критично, так как сканер обрабатывает данные на борту. |
| Характеристики текстурной камеры | Разрешение встроенной камеры — 48 Мп (фишай-объектив). Максимальное качество выходных панорам — 8K. |
| Встроенный софт | RayStudio |
Комплектация
| Название | Описание | Количество |
|---|---|---|
| 3D-сканер 3DMakerPro Eagle | Портативный лазерный LiDAR-сканер со встроенным экраном 3.5 дюйма и 8-ядерным процессором. | 1 шт. |
| Съемная рукоятка | Эргономичная ручка для надежного удержания устройства во время мобильного ручного сканирования. | 1 шт. |
| Блок питания PD Power Adapter | Адаптер питания с поддержкой технологии Power Delivery для быстрой зарядки встроенного аккумулятора. | 1 шт. |
| Кабель Type-C (1.5 м) | Двухсторонний кабель Type-C для передачи данных и подключения к зарядному устройству. | 1 шт. |
| Карта памяти TF Card 128 ГБ | Высокоскоростная карта памяти для автономного сохранения проектов и облаков точек непосредственно на устройстве. | 1 шт. |
| Адаптер USB-C на USB-A | Переходник для обеспечения совместимости с различными компьютерными интерфейсами. | 1 шт. |
Инструкция, руководство
Руководство пользователя 3DMakerPro Eagle
Данное руководство содержит основные этапы развертывания лазерной системы и начала работы для бесконтактного измерения пространств и крупных объектов.
1. Подготовка и включение устройства
- Установите съемную рукоятку в нижний разъем сканера 3DMakerPro Eagle до полной фиксации.
- Убедитесь, что высокоскоростная карта TF объемом 128 ГБ установлена в соответствующий слот устройства.
- Нажмите и удерживайте кнопку питания. На встроенном 3.5-дюймовом сенсорном экране отобразится интерфейс инициализации системы.
2. Настройка процесса сканирования
- Выберите необходимый режим отображения на дисплее: «Облако точек», «Фото» или «Разделенный экран» для одновременного визуального контроля геометрии и текстуры.
- Направьте оптический модуль сканера на объект. Оптимальное рабочее расстояние для начала захвата составляет от 10 метров.
- Активируйте процесс записи. Встроенная система SLAM начнет автоматическое построение траектории и сбор пространственных координат.
3. Сбор данных и перемещение
- Плавно перемещайте сканер вокруг объекта. Благодаря поле зрения (FOV) 360° по горизонтали и 59° по вертикали, сканирование крупных кузовных элементов и помещений выполняется без использования физических маркеров.
- Контролируйте плотность собираемого облака точек на встроенном экране для предотвращения возникновения слепых зон.
- По окончании сканирования нажмите кнопку остановки записи. Данные сохранятся на внутренний накопитель.
4. Экспорт и обработка в JMStudio
- Подключите 3DMakerPro Eagle к ПК под управлением Windows 11 с помощью комплектного кабеля Type-C или используйте беспроводную сеть Wi-Fi 5.
- Запустите программное обеспечение JMStudio и импортируйте проект.
- Примените алгоритмы автоматического выравнивания, фильтрации шумов и построения полигональной сетки.
- Выполните экспорт готовой 3D-модели в формате OBJ или PLY для дальнейшей работы в CAD-системах.
Сравнение моделей
| Характеристика | 3DMakerPro Eagle | Xgrids L2 Pro | Faro Focus Core |
|---|---|---|---|
| Источник света | Лазер (905 нм), Класс безопасности 1 | Лазерный LiDAR | Фазовый лазер (1550 нм), Класс 1 |
| Точность измерения | 20 мм на расстоянии 10 метров | 10 — 20 мм | 2 мм на расстоянии 10 метров |
| Дальность работы (радиус) | 80 — 140 метров | 120 — 300 метров | До 70 метров |
| Поле зрения (FOV) | 360° по горизонтали, 59° по вертикали | 360° по горизонтали, 270° по вертикали | 360° по горизонтали, 300° по вертикали |
| Скорость сканирования | 200 000 точек в секунду | 320 000 — 640 000 точек в секунду | До 983 000 точек в секунду |
| Встроенный дисплей | Да, сенсорный, 3.5 дюйма | Нет (управление со смартфона/ПК) | Да, сенсорный, 5 дюймов |
| Текстурная камера | До 4-х камер по 48 Мп (в версии Max), панорамы 8K | Встроенная HD-камера | Встроенная HDR-камера, до 165 Мп |
| Форматы экспорта | PLY, OBJ | PLY, LAS, E57 | E57, DXF, XYZ, PTX |
| Тип использования | Мобильный (ручной, автомобильный) | Мобильный (ручной, носимый) | Стационарный (на штативе) |
| Вес устройства | 1.5 кг | 1.4 кг | 5.4 кг |
