Фрезерный гравировальный станок CNC 3020 + контроллер
CNC 3020 + Offline controller. Пожалуй, лучший фрезерно-гравировальный станок.
Фрезерный гравировальный станок с ЧПУ + Offline controler + плата Cronos (возможно установить дополнительно лазеры разной мощности)
Ход: X 240 мм × Y 200 мм × Z 43 мм.
Описание

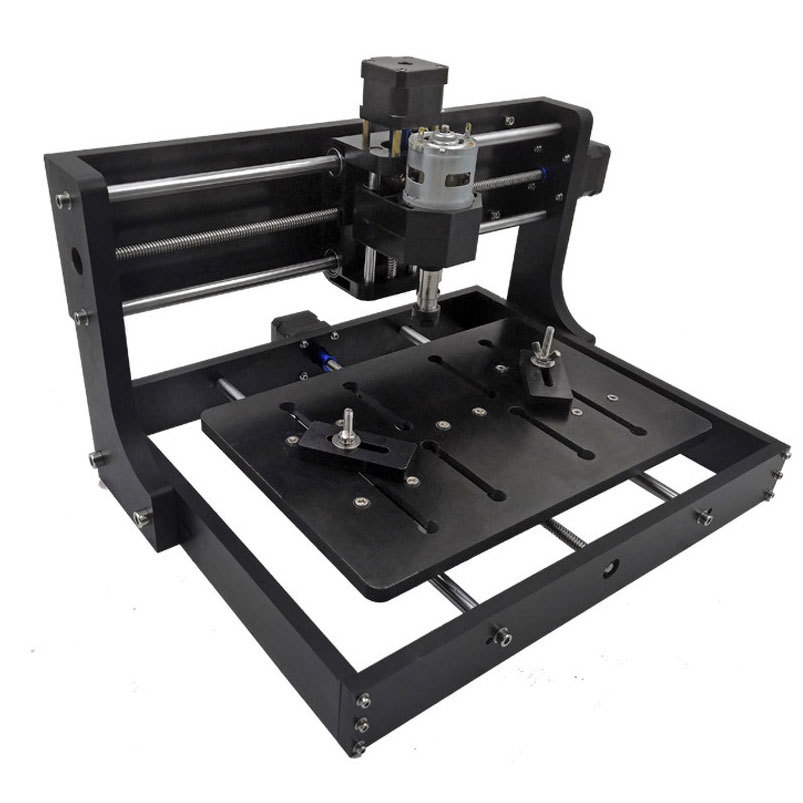

ЧПУ фрезер-гравер CNC 3020
Если вы решили приобрести аппарат CNC 3020, то вы нацелились не просто на какой-то один станок с ЧПУ, – вы хотите пополнить свой арсенал сразу несколькими технологическими возможностями, как минимум четырьмя.
Речь идет о фрезерном, сверлильном, гравировальном станке, станке трехмерной лазерной гравировки. Данный станок работает практически со всеми материалами, от дерева и пластика до разного металла, однако при выборе рабочего инструмента важно понимать, что работать лазером по прозрачной или отражающей поверхности, как правило, не получится. Здесь только механика.
Основные компоненты
И в механическом режиме, и при лазерной обработке сердцем станка являются шпиндели. У этой машины были предшественники, по сравнению с которыми в данном случае предлагается обновленный универсальный шпиндель 775 с патроном ER11, выдающий до 10 000 оборотов в минуту.

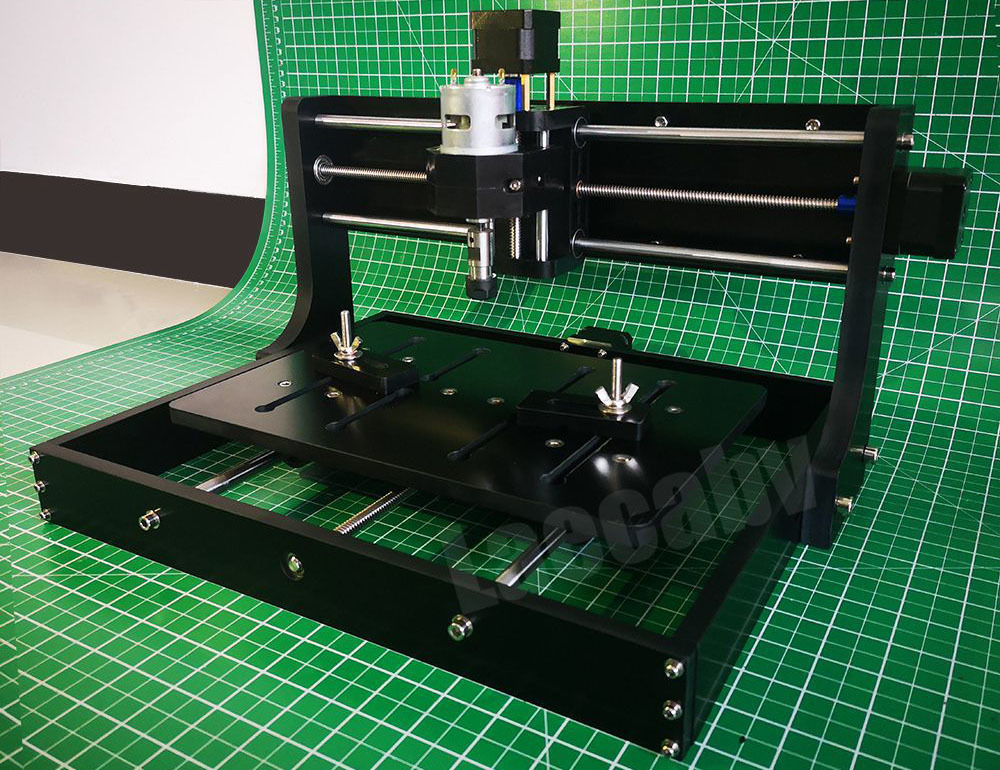

Выполненная из алюминия и бакелита несущая рама станка имеет габариты 400 × 330 × 240 мм, рабочая зона – 240 × 200 × 43 мм. Рабочий стол под гравировальную конфигурацию в этой модели теперь более удобен, его стало проще чистить и демонтировать, у него теперь меньше винтов крепления. Все винты, какие есть, – прецизионные.

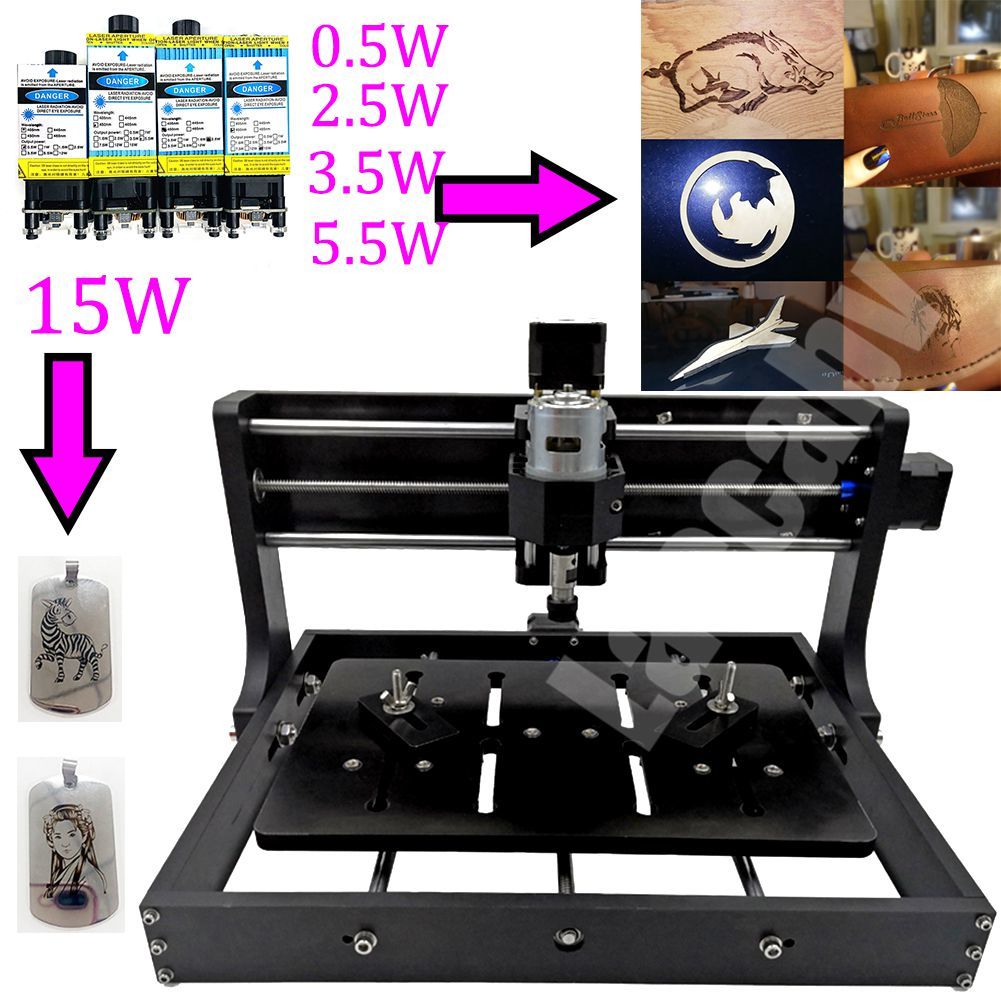

Лазеры тоже новые – на 0,5, 2,5, 3,5 и 5,5 Вт с настраиваемым фокусным расстоянием, а также на 15 Вт с фиксированным фокусом, с обновленной платой управления и другими всевозможными улучшениями. Всё это собранные блоки, их нужно только правильно установить.
Сборка
Машина приходит в полусобранном состоянии, но сборка ее не должна быть проблемой: самое главное – это закрепить три шаговых двигателя. Требуется также выставление по XYZ. В любом случае, производитель любезно предоставляет ссылку на видео по сборке.
В комплекте предлагается даже галерея гравировок, так что перед самостоятельной работой можно потренироваться и понять, где и что требует дополнительной регулировки, которая, по словам компании-производителя, осуществляется без проблем.
Работа

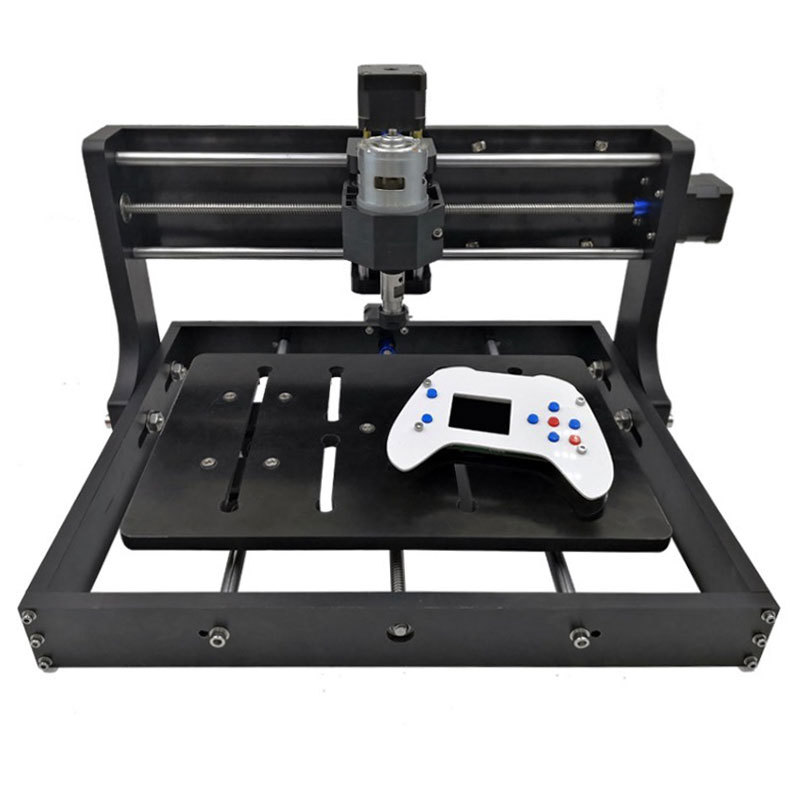

Станок работает как при подключении к компьютеру с COM-портом и системой Windows XP и старше, так и автономно, для чего он оснащен дисплеем на 1,8 дюйма и пультом управления, напоминающим пульт от игровой приставки. Переключение между китайским и английским интерфейсом осуществляется долгим нажатием кнопки Z+.
Вся электроника на борту надежно защищена. На станок подается питание в 24 В, 5 А.
Характеристики CNC 3020
- Рама: алюминий + бакелит
- Размеры рамы: 400 × 330 × 240 мм
- Рабочая зона: 240 × 200 × 43 мм
- Шаговый двигатель: 42 шаговых двигателя с током привода 1,2А, 0,25 Н∙м
- Двигатель шпинделя: мощность 120 Вт,
- Профессиональный сверлильный патрон ER11.
- Винт: 8-миллиметровый ведущий винт лестничного типа из нержавеющей стали, ведущий 4 мм, двойная медная гайка устраняет разницу.
- Интерфейс компьютера: USB-порт, дополнительное автономное управление
- Поддержка: десктоп и ноутбук, поддержка XP, win7, win8, win10 system.
- Операционное программное обеспечение: программное обеспечение серии GRBL
- Вес: 8 кг.
- Лазеры: 0,5, 2,5, 3,5, 5,5, 15 Вт
- Обрабатываемые материалы: МДФ, бальза, бумага, дерево, ткань, пластик, кожа, пенная бумага, анодированный алюминий, керамика, камень, нержавеющая сталь и т.д.
- Питание: 24 В, 5 А
Комплектация CNC 3020
- Станок
- Offline контролер
- Флешка
- Гравер
- Платы улучшенной модификации (cronos)
- ER 11
- Фрезы 10 штук
Характеристики
Бренд | CNC |
Вес нетто | 8 |
Рабочая зона | 240 × 200 × 43 мм |
Лазеры | 0,5, 2,5, 3,5, 5,5, 15 Вт |
Обрабатываемые материалы | МДФ, бальза, бумага, дерево, ткань, пластик, кожа, пенная бумага, анодированный алюминий, керамика, камень, нержавеющая сталь и т.д. |
