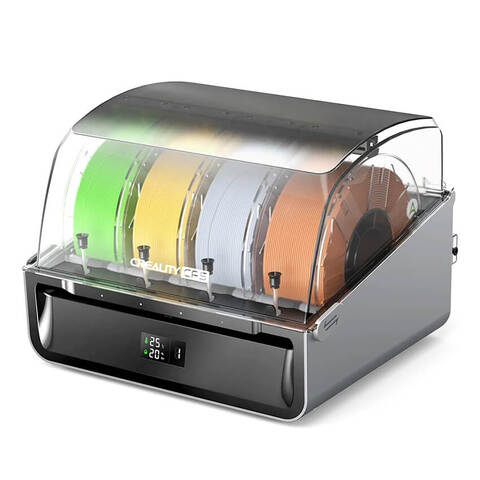

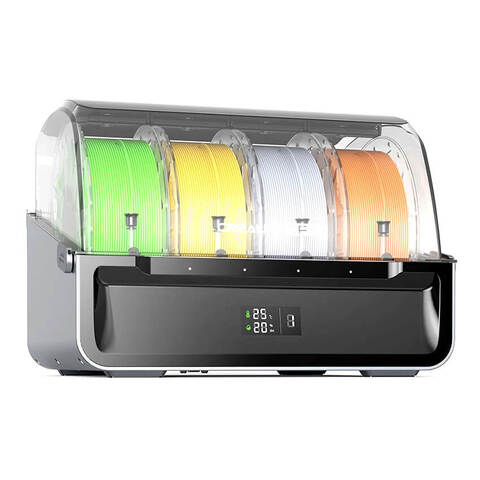

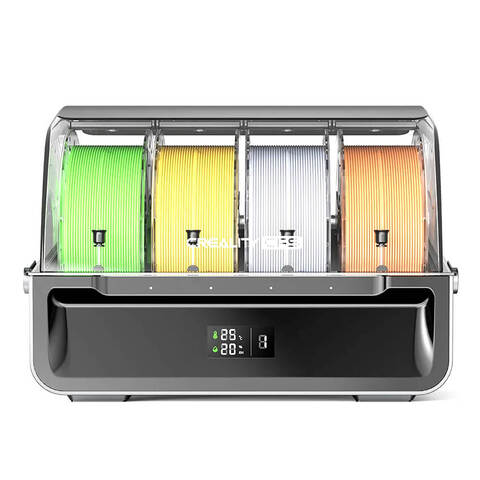

Автоматическая система подачи материалов Creality Filament System (CFS)
Shenzhen Creality 3D Technology Co., Ltd
Creality Filament System (CFS): Новый уровень многоцветной 3D-печати и интеллектуального управления материалами в одном устройстве.
Особенности и преимущества
- Поддержка четырех катушек филамента одновременно.
- Интеллектуальное распознавание материалов через RFID.
- Герметичный корпус с контролем влажности.
- Автоматическая загрузка и смена нити.
- Возможность объединения до четырех блоков.
Описание
Автоматизация многоцветной печати

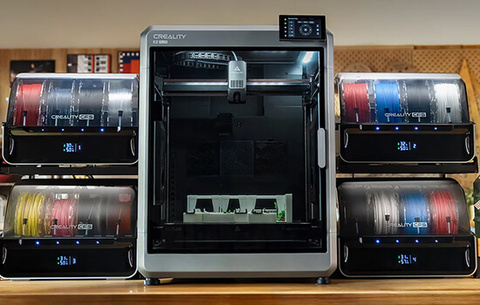

Creality Filament System (CFS) обеспечивает беспрерывный процесс создания сложных моделей. Система позволяет использовать до четырех цветов или типов пластика в одном цикле печати. При подключении нескольких модулей CFS к принтеру общее количество доступных цветов может достигать шестнадцати.
Интеллектуальное распознавание RFID
Устройство оснащено встроенным считывателем RFID-меток. Это позволяет автоматически определять тип материала и цвет филамента, передавая данные в систему управления. Параметры печати настраиваются автоматически, что исключает ошибки пользователя и экономит время на подготовку.
Защита от влаги и пыли

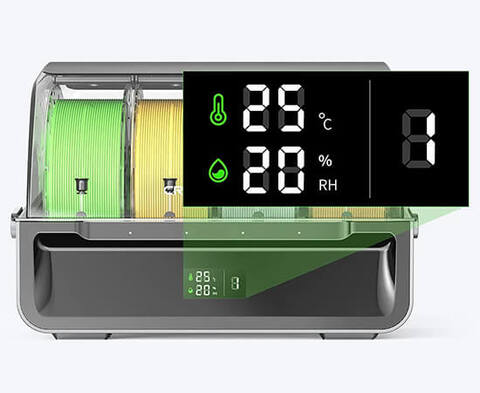

Корпус Creality Filament System (CFS) полностью герметичен и оснащен высокоточными датчиками для контроля влажности в реальном времени. Внутри поддерживаются оптимальные условия для хранения гигроскопичных пластиков, что предотвращает дефекты печати и гарантирует стабильное качество изделий.
Умное управление запасами
Система поддерживает функцию автоматического переключения катушек. Если в процессе работы одна катушка закончится, Creality Filament System (CFS) самостоятельно переключится на аналогичный филамент из другого слота, предотвращая остановку печати и порчу модели.
Совместимость и интеграция
Устройство разработано для бесшовной интеграции с современными высокоскоростными принтерами, такими как серия K2 Plus. Компактный дизайн и простая процедура подключения делают установку быстрой, а управление процессом интуитивно понятным через программное обеспечение Creality OS.
Характеристики
| Бренд | Creality |
| Электропитание | DC 24В |
| Вес нетто | 4.56 кг |
| Габариты устройства | 379х314х276 мм |
| Тип материала | ABS, PLA, PETG, ASA, Carbon, PET |
| Мощность | 20 Вт |
| Датчик филамента | Да |
Комплектация
| Название | Описание | Количество |
|---|---|---|
| Система Creality Filament System (CFS) | Основной блок автоматической системы подачи и хранения филамента | 1 шт. |
| Буфер филамента (Filament Buffer) | Устройство для регулировки натяжения и плавной подачи нити в экструдер | 1 шт. |
| Многожильный кабель связи | Кабель для передачи данных и питания между CFS и 3D-принтером | 1 шт. |
| Трубки из ПТФЭ (PTFE Tubing) | Направляющие трубки для подачи филамента от системы к печатающей головке | 4 шт. |
| Держатели для трубок | Клипсы и фиксаторы для организации кабель-менеджмента | 1 компл. |
| Контейнеры для осушителя | Специальные отсеки внутри корпуса для размещения силикагеля | 2 шт. |
| Монтажный комплект | Набор винтов и инструментов для первичной сборки и подключения | 1 шт. |
| Руководство пользователя | Техническая документация по настройке и эксплуатации Creality Filament System (CFS) | 1 шт. |
Инструкция, руководство
Требования к катушке:
- катушка весом 1 кг или любая катушка диаметром 197–202 мм;
- ширина катушки: 42–68 мм.
Слоты для нити: 4.
Считыватель RFID-меток: да.
Инструкция по эксплуатации Creality Filament System (CFS)
Для обеспечения стабильной многоцветной печати и защиты материала от влаги следуйте приведенным ниже этапам настройки.
1. Подключение и установка
- Размещение: Установите блок Creality Filament System (CFS) на ровную поверхность рядом с принтером или закрепите его сверху (для совместимых моделей серии K2).
- Соединение данных: Подключите многожильный кабель связи в соответствующий порт на задней панели CFS и в коммуникационный разъем принтера.
- Монтаж буфера: Установите буфер филамента (Filament Buffer) на заднюю панель принтера, используя комплектные винты.
- Магистрали подачи: Подсоедините PTFE-трубки к выходным отверстиям CFS и входным портам буфера. Убедитесь, что трубки вставлены до упора.
2. Подготовка и загрузка филамента
- Установка осушителя: Поместите пакеты с силикагелем в специальные контейнеры внутри корпуса Creality Filament System (CFS) для поддержания минимальной влажности.

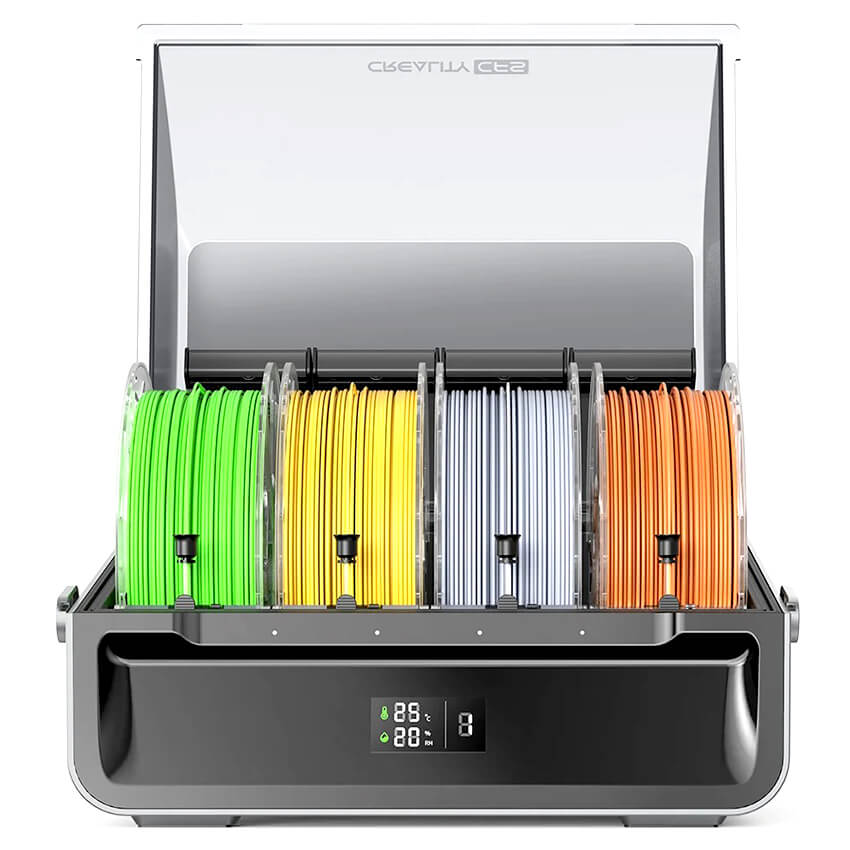

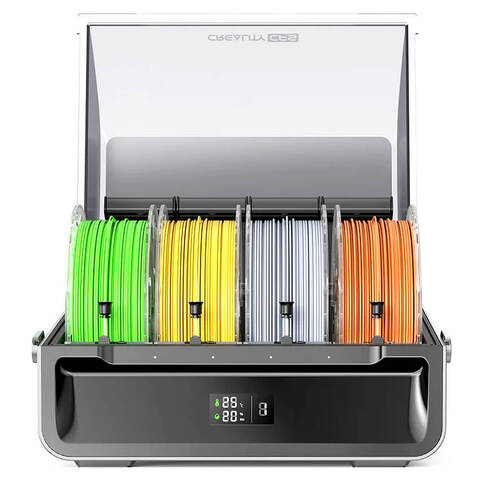

- Загрузка катушек: Откройте герметичную крышку и установите катушки в слоты. Кончик нити должен быть обрезан под углом 45 градусов.
- Автоматическая подача: Вставьте кончик нити в заборное отверстие слота. Система автоматически захватит филамент и продвинет его по PTFE-трубке.

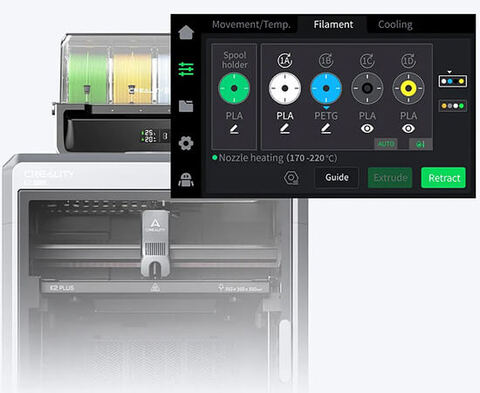

- RFID-идентификация: При использовании оригинальных катушек Creality система мгновенно отобразит тип и цвет пластика на дисплее принтера.
3. Эксплуатация и печать
- Герметизация: Всегда плотно закрывайте защелки крышки CFS после замены катушек, чтобы предотвратить попадание влажного воздуха внутрь.
- Настройка в слайсере: В программе Creality Print распределите цвета модели по соответствующим слотам (1–4) системы Creality Filament System (CFS).
- Функция Backup: Для непрерывной печати длинных объектов установите две одинаковые катушки и активируйте режим автоматического переключения при окончании нити.
4. Обслуживание
Регулярно проверяйте состояние PTFE-трубок на наличие износа и следите за индикатором влажности в интерфейсе управления. При повышении уровня влажности замените осушитель в контейнерах.
Световая индикация и коды состояний Creality Filament System (CFS)
Для быстрой диагностики состояния системы используйте таблицу индикаторов, расположенных на фронтальной панели слотов загрузки.
| Цвет индикатора | Состояние | Описание и действия |
|---|---|---|
| Белый (горит) | Режим ожидания | Филамент успешно загружен в слот, система готова к работе. |
| Белый (мигает) | Процесс подачи | Идет активная загрузка или выгрузка нити из экструдера. |
| Зеленый (горит) | Рабочий режим | Выполняется печать с использованием данного слота. |
| Желтый (горит) | Предупреждение | Низкий остаток материала на катушке или ошибка чтения RFID-метки. |
| Красный (мигает) | Ошибка подачи | Замятие филамента или обрыв нити. Требуется вмешательство пользователя. |
| Индикатор не горит | Отсутствие материала | Слот пуст или филамент не вставлен в датчик захвата. |
Основные технические уведомления системы
- Ошибка E001: Нарушение связи с основным принтером. Проверьте надежность подключения многожильного кабеля.
- Ошибка E005: Засор в PTFE-трубке. Убедитесь, что трубка не перегнута и внутри нет обломков пластика.
- Ошибка влажности: Индикатор в приложении горит красным. Уровень влажности превышает 25%, необходимо заменить силикагель в контейнерах.
Сравнение моделей
| Характеристика | Creality Filament System (CFS) | Bambu Lab AMS | Anycubic ACE Pro |
|---|---|---|---|
| Количество слотов | 4 (расширение до 16 при 4 блоках) | 4 (расширение до 16 при 4 блоках) | 4 (расширение до 8 при 2 блоках) |
| Контроль влажности | Герметичный корпус, датчики влажности и температуры в реальном времени, отсеки для осушителя | Герметичный корпус, датчики влажности, отсеки для осушителя | Активный нагрев (PTC-элемент до 55°C), обдув, контроль влажности |
| Интеллектуальные функции | RFID-распознавание (Creality), автозамена нити (Relay), датчик запутывания | RFID-распознавание (Bambu), автозамена нити, датчик натяжения | RFID-распознавание (Anycubic), автозамена нити, обнаружение засора сопла |
| Индикация и дисплей | Встроенный сегментный LCD-экран (влажность/температура) + LED-индикаторы слотов | LED-индикаторы состояния на каждом слоте | LED-индикаторы состояния на передней панели |
| Поддерживаемые материалы | PLA, PETG, ABS, ASA, PA-CF, PET, PLA-CF (не для гибких TPU) | PLA, PETG, ABS, ASA, PA, PC, PVA (не для гибких TPU/картонных катушек без адаптеров) | PLA, PETG, ABS, ASA, TPU (поддерживается выборочно), PA, PC |
| Вес устройства | 4.56 кг | 5.00 кг | 4.60 кг |
| Габариты (мм) | 379 × 314 × 276 | 368 × 283 × 224 | 366 × 283 × 235 |
| Номинальная мощность | 20 Вт (пиковая до 30 Вт в CFS-C) | Примерно 7-15 Вт (питание от принтера) | 230 Вт (за счет модуля активной сушки) |
