Филамент Bambu Lab PAHT-CF нить для 3D-печати

Материал наследует преимущества низкого водопоглощения от PA12 и высокой производительности углеродного волокна, обеспечивая отличные механические и тепловые свойства. Формула разработана специально для инженерных приложений, требующих высокой надежности в сложных условиях окружающей среды. Филамент имеет диаметр 1,75 мм с допуском плюс-минус 0,03 мм и поставляется на высокотемпературной переиспользуемой катушке Bambu Lab. PAHT-CF демонстрирует значительно улучшенную адгезию в направлении Z-слоев по сравнению с обычным PA-CF, обеспечивая способность выдерживать высокие уровни удара и напряжений без разрушения или деформации. Прочность на изгиб в направлении Z составляет 61 МПа с улучшением на 27% по сравнению со стандартным PA-CF. Ударная вязкость в направлении Z достигает 13,3 кДж/м², что на 133% выше, чем у обычного PA-CF. Материал поддерживает отличные механические свойства даже при воздействии влаги. Водопоглощение составляет всего 0,88% при насыщении, что на 50% ниже, чем у стандартного PA-CF.

Технические характеристики печати

Рекомендуемая температура сопла составляет 260-290°C, температура печатной платформы 80-100°C. Максимальная скорость печати не должна превышать 100 мм/с. Перед печатью филамент требует обязательной сушки при температуре 80°C в течение 12 часов во избежание проблем с качеством и влажностью. Материал несовместим с AMS системой и требует использования закаленного стального сопла размером 0,4, 0,6 или 0,8 мм. Диаметр 0,2 мм категорически не рекомендуется. Хранение при влажности менее 20% с использованием осушителя внутри контейнера.

Механические свойства и применение

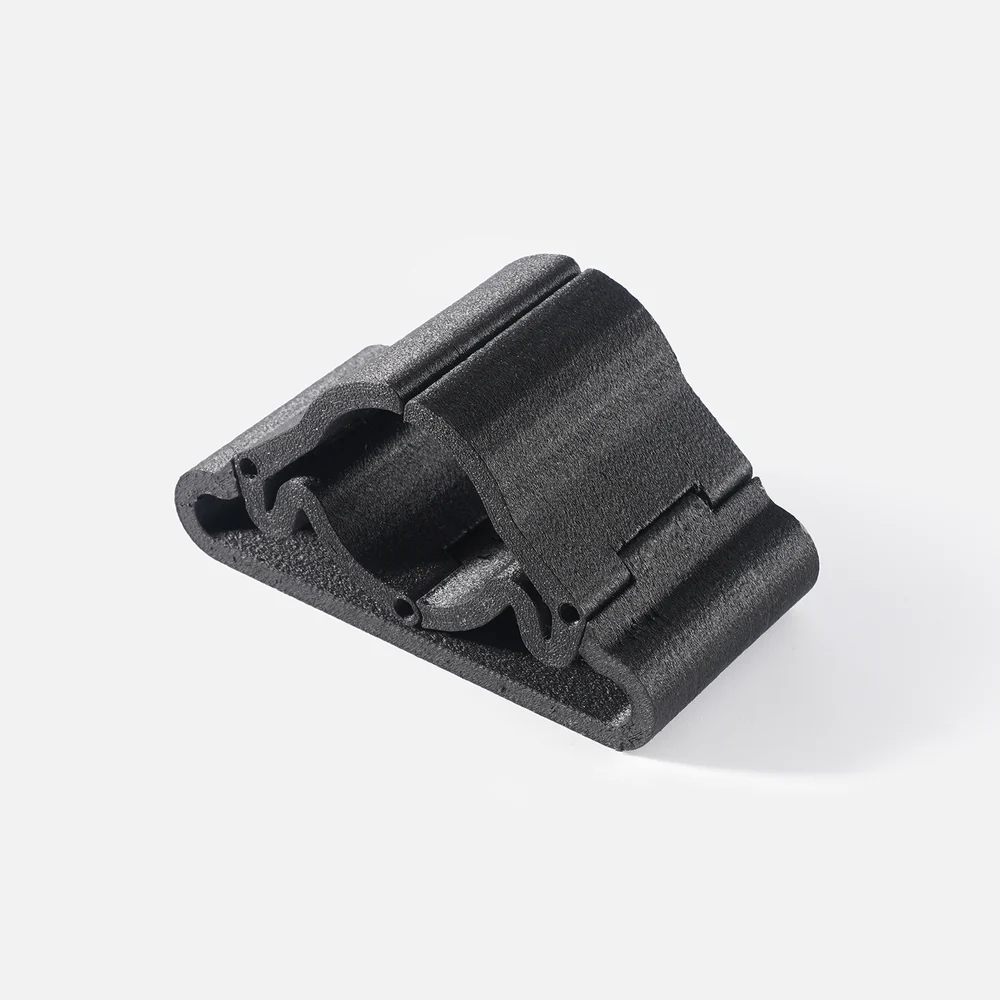

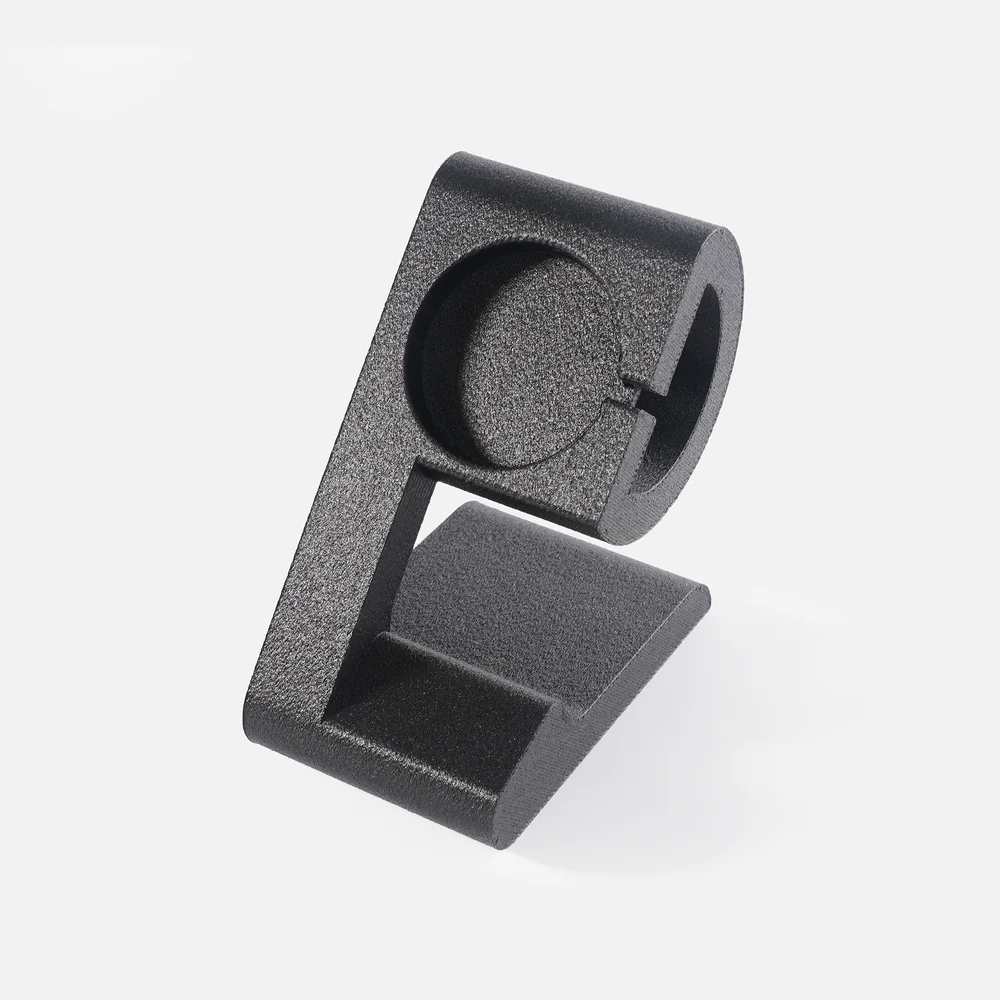

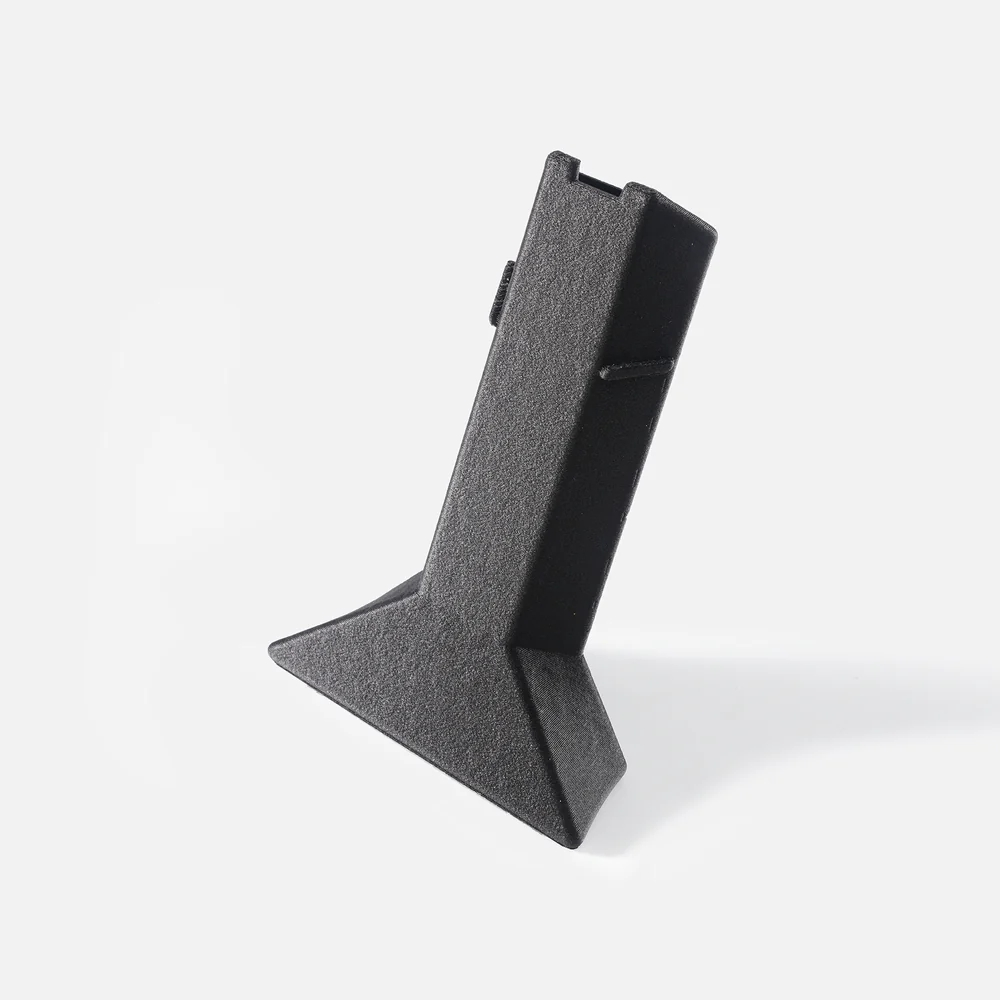

Температура теплостойкости достигает 194°C при нагрузке 0,45 МПа, обеспечивая надежность в высокотемпературных приложениях. Прочность на изгиб в направлении XY составляет 125 МПа в сухом состоянии и 115 МПа во влажном состоянии, что демонстрирует исключительную сохранность механических свойств при воздействии влаги. Модуль упругости при изгибе в направлении Z составляет 1820 МПа в сухом состоянии. Материал идеален для функциональных прототипов, приспособлений, форм для впрыска пластмассы, кондукторов и изделий малосерийного производства. Применяется для деталей, требующих устойчивости к влажности, высоким температурам и механическим нагрузкам.

Постпроцессинг и хранение

После завершения печати возможен отжиг для улучшения механических свойств. Материал следует хранить в сухих герметичных контейнерах с осушителем при комнатной температуре. При хранении свыше нескольких дней требуется повторная сушка перед использованием. Утилизация и обработка отходов должны проводиться в соответствии с местными нормами.

Характеристики

Качество печати
