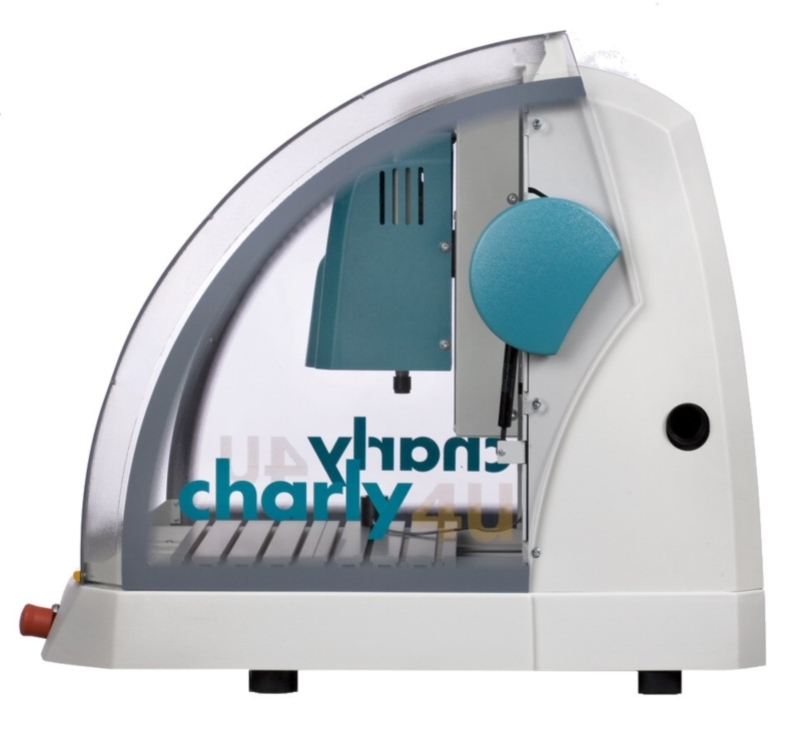

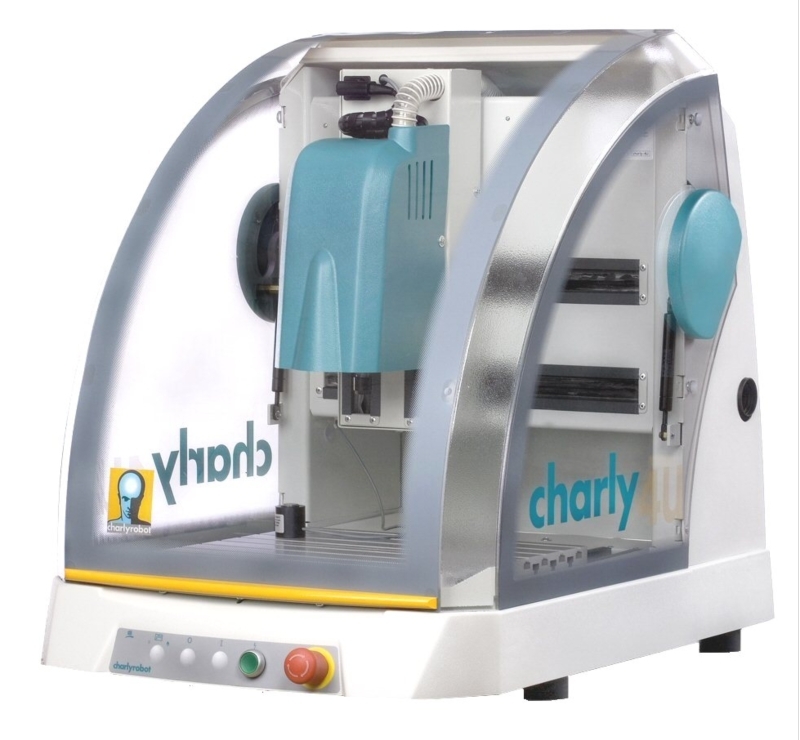

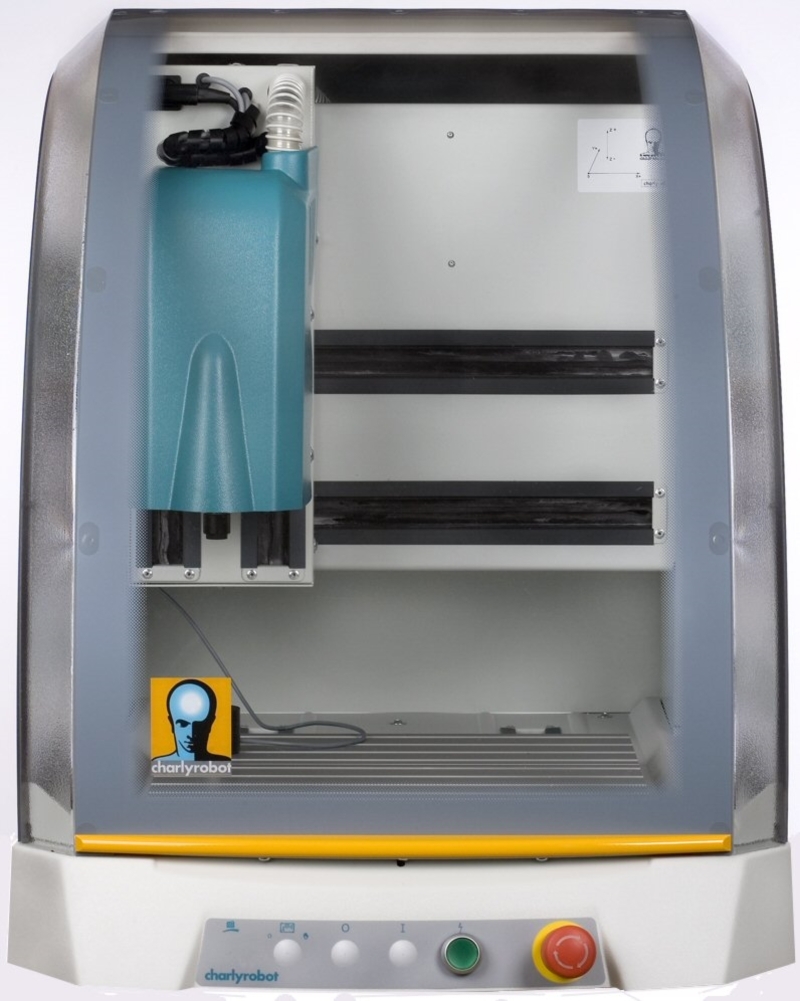

Фрезерно-гравировальный станок Фрезерно-гравировальный станок Charly 4U 800W PACK с поворотной осью
Компактный фрезерно-гравировальный станок Charly 4U 800W PACK с четырьмя осями позволяет выполнять даже сложные гравировальные работы и изделия прямо на рабочем столе. Рабочая область формата А4 идеально подойдет для изготовления небольших прототипов и функциональных изделий из мягких материалов, пластиков и композитов.
Charly 4U 800W PACK оборудован универсальным шпинделем и шарико-винтовыми парами по 4-м осям. Поворотная горизонтальная ось редуктора с передаточным отношением 1:30 позволит выполнять обработку таких материалов как латунь, магний, алюминий, бронза, незакаленная сталь. Ось поставляется с 4-х кулачковым патроном с прямыми и обратными кулачками. Жесткая конструкция станка обеспечивает надежную, стабильную работу.
Описание
Благодаря полностью закрытой рабочей области, Charly 4U безопасен для использования в офисе или учебной мастерской. Датчик безопасности предотвратит запуск станка, если крышка открыта, и заблокирует замок в процессе работы. Для непредвиденных ситуаций Charly 4U оборудован кнопкой экстренной остановки, и функцией возобновления работы после отключения.
Фрезерно-гравировальные станки Charly производятся в соответствии с нормами безопасности ЕС (2014/30/UE, 2006/42/CE, 2014/35/UE)
Дополнительные возможности Charly 4U:
- Функция прогрева шпинделя для выхода в рабочие параметры до начала работы.
- Датчик измерения вылета инструмента.
- Визуализация процесса обработки в программе управления без реальной обработки или одновременно с реальной обработкой.
- Визуализация размещения заготовки относительно абсолютного положения.
- Возможность производить позиционирование на детали с разной дискретностью, данная дискретность может быть установлена от непрерывного режима перемещения до 0.01 мм
- Возможность корректировки режима резания в реальном времени: изменение линейной скорости перемещения и скорости вращения шпинделя.
Характеристики
| Бренд | Mecanumeric S.A.S. |
| Гарантия | 12 месяцев |
| Разрешение | 0,003 мм |
| Страна производитель | Франция |
| Ось Z | 160 мм |
| Вес нетто | 81 кг |
| Обрабатываемые материалы | мягкие материалы, пластики, мягкие металлы, незакаленная сталь |
| Количество осей | 4 |
| Крепление инструмента | Цанга 3, 6 мм |
| Обработка по 4-м осям | передаточное число 1:30 |
| Ось X | 310 мм |
| Ось Y | 220 мм |
| Повторяемость | 0,02 мм |
| Размер рабочего поля | 310х220 мм |
| Размер стола | 375х220 мм |
| Рама | Стальная сварная |
| Системы аварийной защиты | Кнопка аварийной остановки |
| Тип двигателя | Шаговые двигатели по всем осям |
| Частота вращения шпинделя | до 24000 об/мин |
| Шпиндель | 800 Вт |
| X/Y/Z | ШВП |
| Размер (без упаковки) | 620х850х730 мм |
| Cкорость перемещения | 100 мм/с |
| 4-я ось | 4-х кулачковый патрон с прямыми и обратными кулачками для деталей диаметром 100 мм, расстояние от центра поворотной оси до стола 60 мм, максимальная длина заготовки 200 мм |
| Расстояние между колоннами | 450 мм |
| Вертикальный просвет | 115 мм |
| Архитектура | Конструкция портального типа. Перемещение стола вдоль оси Y |
Комплектация
- Система ЧПУ CNR 3
- Защитный кожух
- Датчик измерения вылета инструмента (стандарт) (точность +/- 0,02 мм)
- Насадка стружкоотсоса
- Алюминиевый стол с «Т» -образным пазом
- Жертвенное покрытие
- Гофрозащита по осям X, Y, Z
- Комплект цанг (3, 6 мм)
- Комплект кабелей для подключения
- Комплект ключей и прижимов
- Управляющая программа gpilote v5
