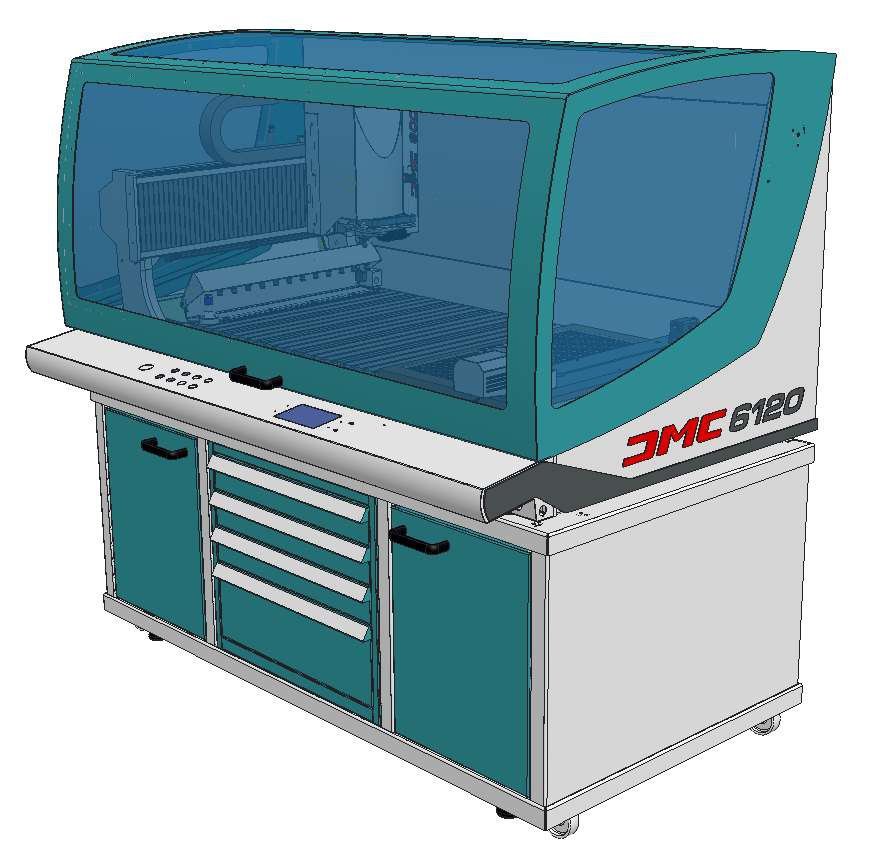

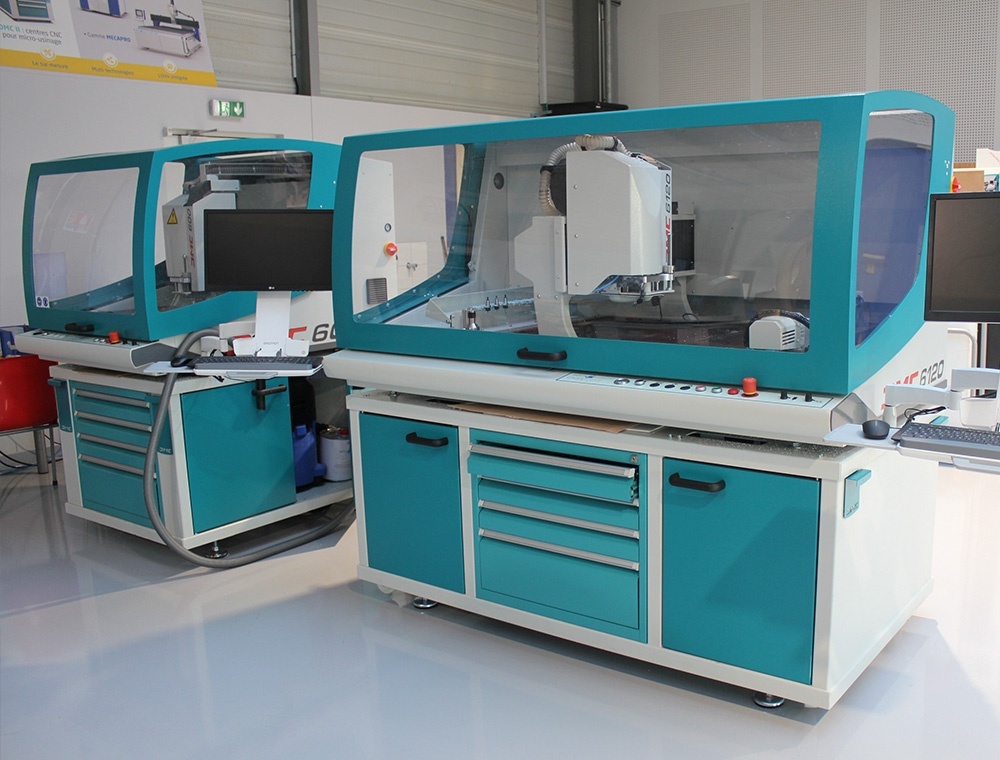

Фрезерный обрабатывающий центр Charly Robot DMC 6123-II-ATC

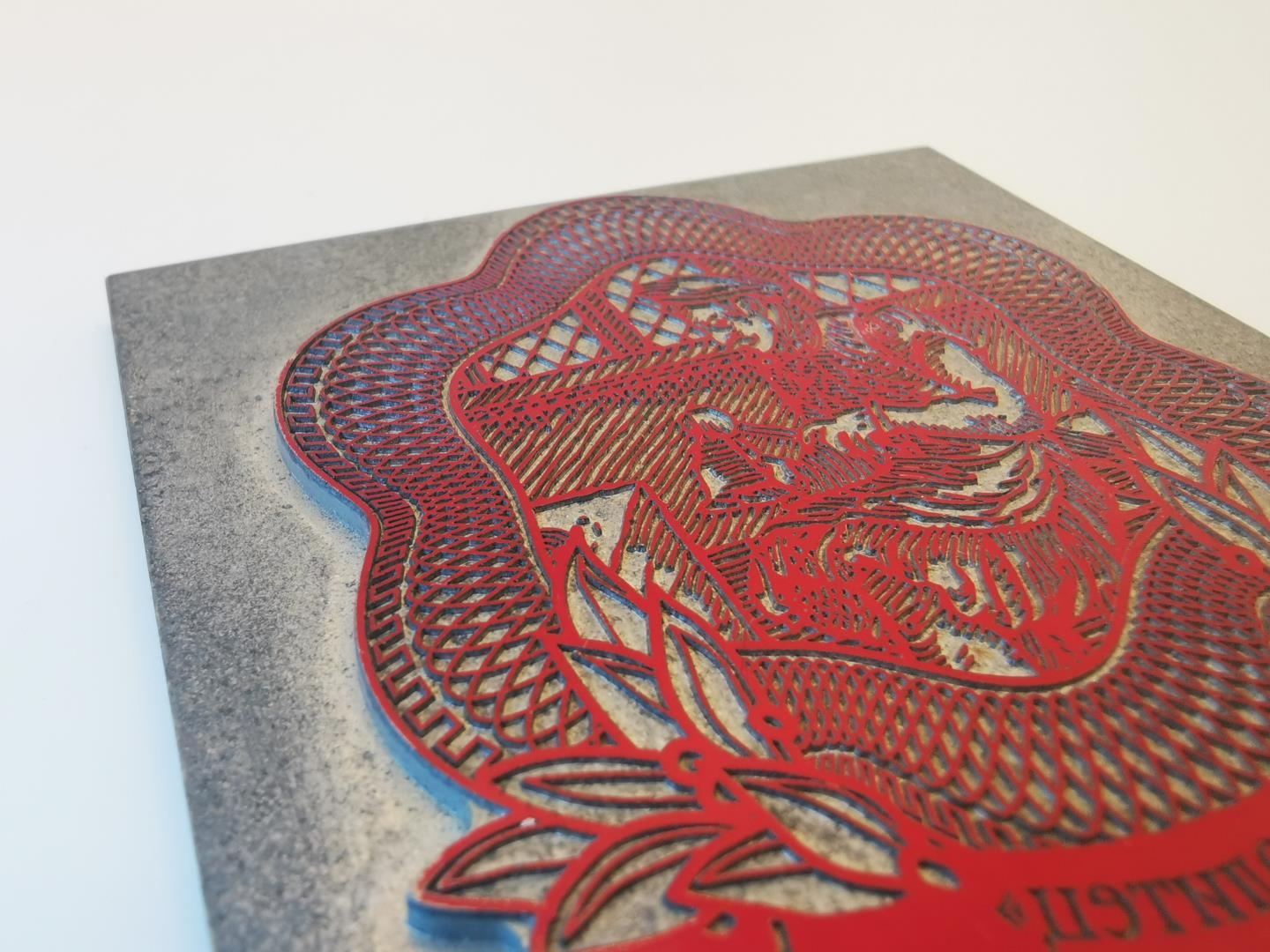

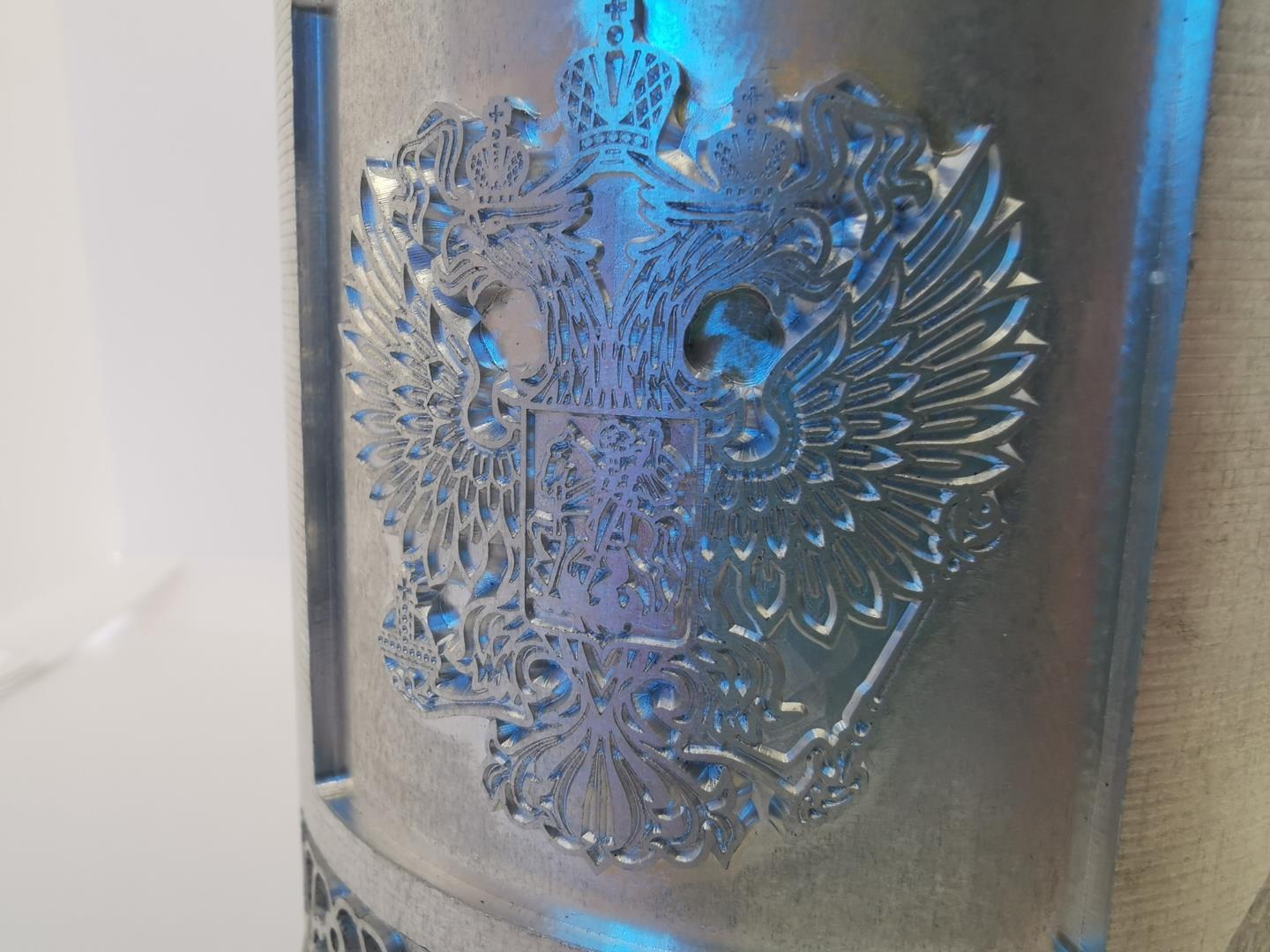

Фрезерный обрабатывающий центр DMC 6123-II-ATC с большой рабочей областью, в комплектации со шпинделем мощность 750 Вт и системой автоматической смены инструмента позволяет автоматизировать рабочий процесс и увеличить производительность. Станок подходит как для силовой обработки больших заготовок, так и для тонких ювелирных работ. Благодаря компактному дизайну, системе аспирации, защитному кожуху и низкому уровню шума, DMC 6123-II-ATC идеально интегрируется в производственный цех, офис или мастерскую.
Описание

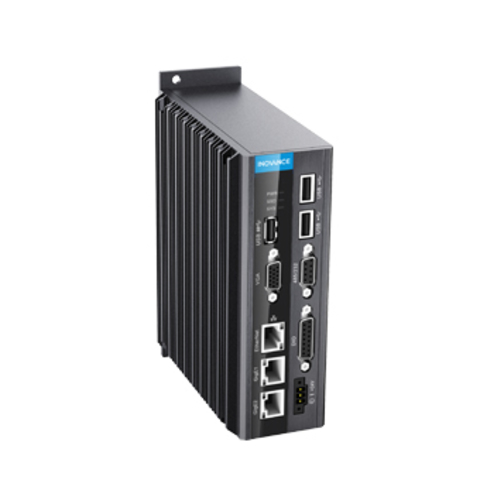

Фрезерный обрабатывающий центр DMC 6123-II-ATC поставляется с новой цифровой системой ЧПУ нового поколения INOVANCE Power Automation 9000 Micro CN 16000, которая обеспечивает высокую скорость обработки и передачи данных, стабильную операционную деятельность и глубокий алгоритм предпросмотра. Большая 21-дюймовая панель управления с интуитивно-понятным интерфейсом, позволяет эффективно управлять операциями. Программа управления предлагает возможности позиционирования на деталь с разной дискретностью, и корректировки скорости перемещения и вращения шпинделя в режиме резки в реальном времени.
Особенности фрезерно-обрабатывающего центра DMC 6123-II-ATC:
- Большая зона обработки 610х1060х120 мм.
- Инструментальный верстак.
- Система автоматической смены инструмента с магазином на 12 ячеек и защитной крышкой.
- Фиксированный вакуумный стол.
- Гофрозащита по осям YZ.
- Система аспирации с автоматическим управлением.
- Высокоточные ШВП Rexroth и сервоприводы с обратной связью по всем осям.
- Датчик измерения вылета инструмента.
- Закрытая рабочая область с датчиком положения дверцы и электромагнитным замком.
- Хороший обзор рабочей области.
- Кнопка экстренной остановки.
- Функция возобновления обработки с момента непредвиденной остановки.
- Функция предварительного нагрева шпинделя и осей до рабочих параметров.
- Компактный размер.
- Соответствие европейским нормами безопасности: 2014/30/UE, 2006/42/CE, 2014/35/UE.
По желанию, DMC 6123-II можно оборудовать системой охлаждения инструмента, системой водяного охлаждения шпинделя, датчиком поверхности материала, функцией Smoothing и высокоточным датчиком измерения вылета инструмента.
Характеристики
Бренд | Mecanumeric S.A.S. |
Гарантия | 12 месяцев |
Разрешение | 0,0015 мм |
Страна производитель | Франция |
Ось Z | 120 мм |
Вес нетто | 525 (без верстака) / 860 (с верстаком) кг |
Габариты устройства | 1975х1208х1010 (без верстака) /1810 (с верстаком) мм |

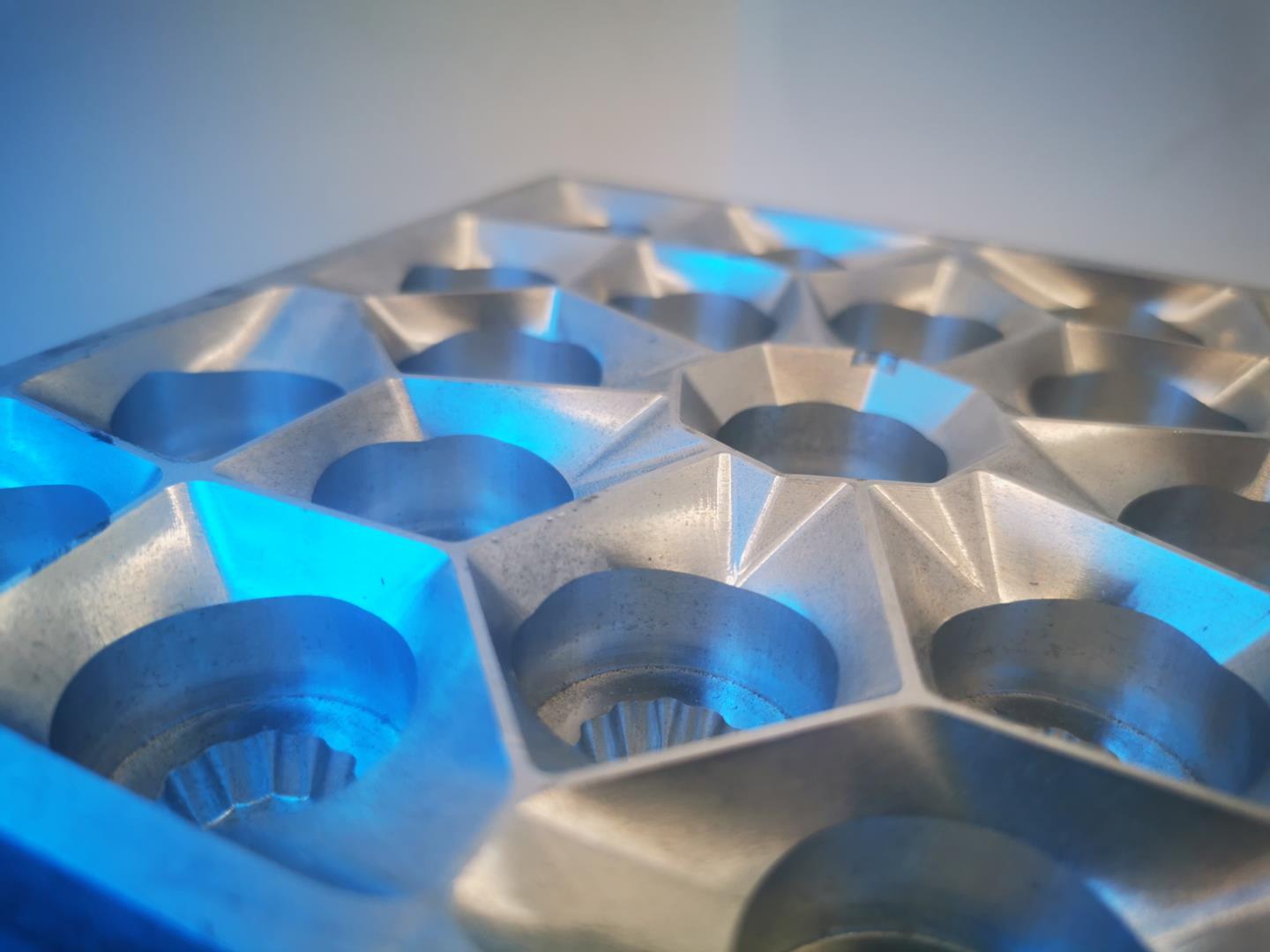

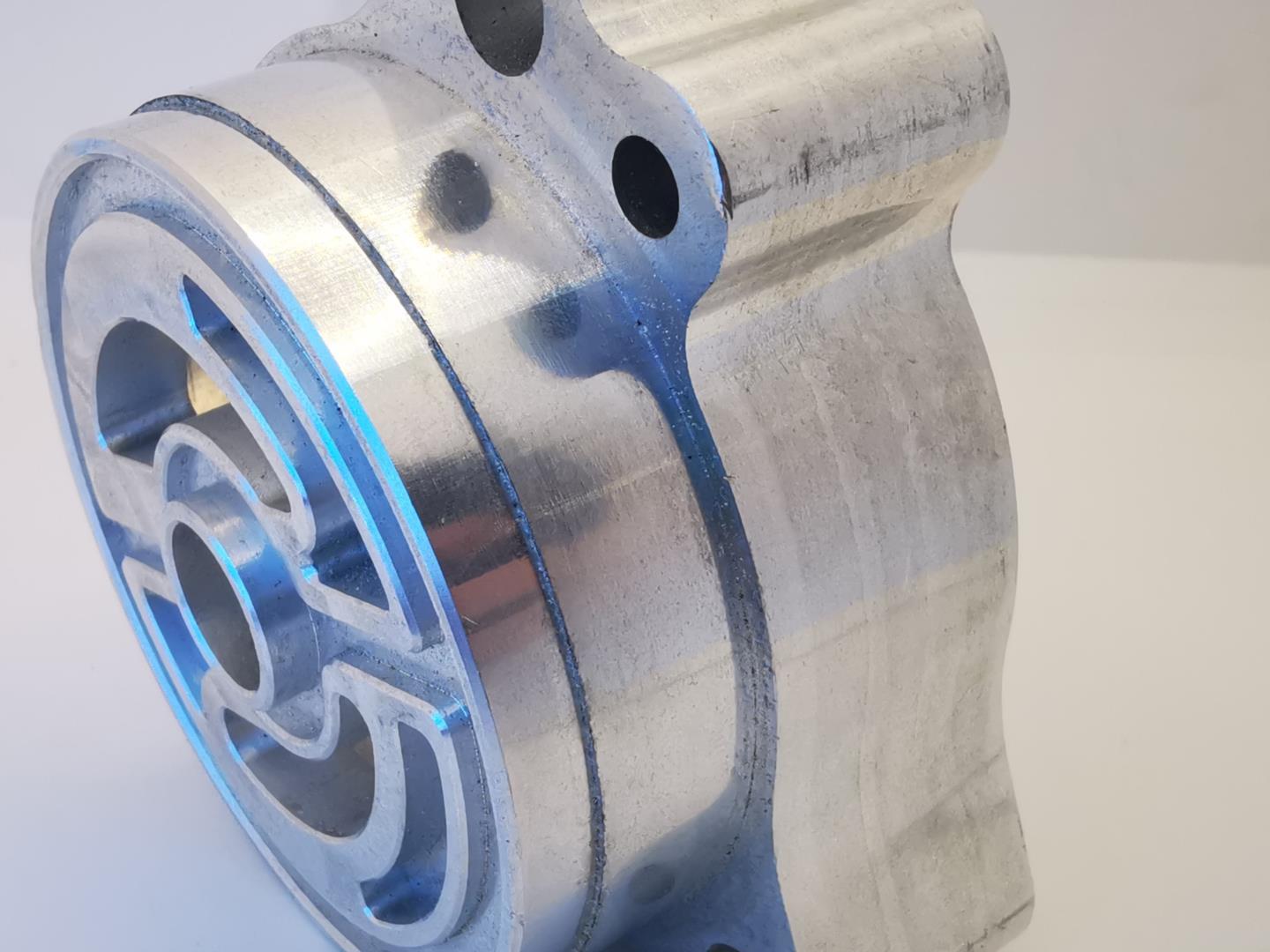

Обрабатываемые материалы | Металлы |
Дополнительно | Датчик измерения вылета инструмента. Система автоматической смены инструмента. |
Количество осей | 3 |
Крепление инструмента | Цанговое |
Ось X | 610 мм |
Ось Y | 1200 мм |
Повторяемость | 0,05 мм |
Размер рабочего поля | 610x1060х120 мм |
Размер стола | 710х1120 мм |
Рама | Стальная сварная конструкция |
Система управления | ЧПУ INOVANCE Power Automation PA9000 Micro / CN16000 |
Системы аварийной защиты | Кнопка аварийной остановки |
Тип двигателя | Серводвигатели с обратной связью по всем осям |
Частота вращения шпинделя | до 50000 об\мин |
Шпиндель | 750 Вт |
X/Y/Z | ШВП Rexroth |
Cкорость перемещения | 167 мм/с |
Расстояние от стола до торца шпинделя | 128 мм |
Скорость подачи | 167 мм/с |
Расстояние между колоннами | 670 мм |
Вертикальный просвет | 175 мм |
Архитектура | Конструкция портального типа. Перемещение портала вдоль оси Х |
Комплектация
- Cистема ЧПУ INOVANCE Power Automation CN 9000
- Панель управления 21" дюйм
- Защитный кожух
- Система аспирации (автоматическое управление) б/насоса
- Фиксированный вакуумный стол (формат 610х1060 мм)
- Гофрозащита по осям Y, Z
- Комплект цанг
- Комплект ключей и прижимов
- Комплект кабелей для подключения
- Магазин авт. смены инструмента (12 ячеек)
- Защитная крышка магазина инструмента
- Комплект конусов ISO 10 (12 шт.)
- Инструментальный верстак для станка
