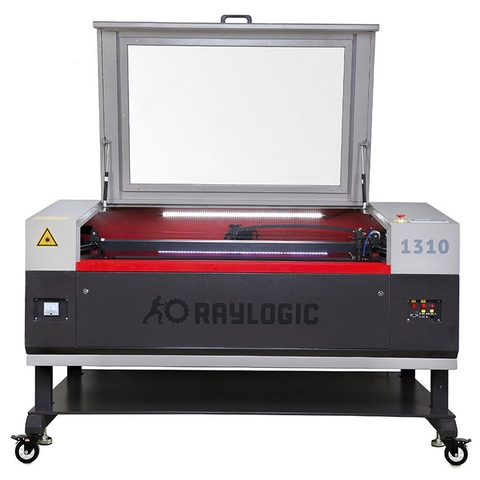

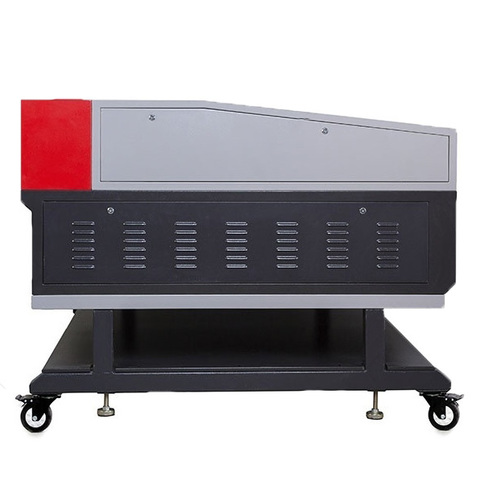

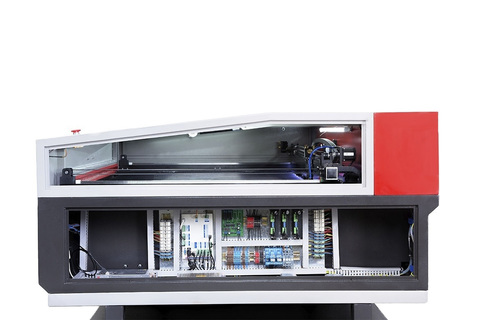

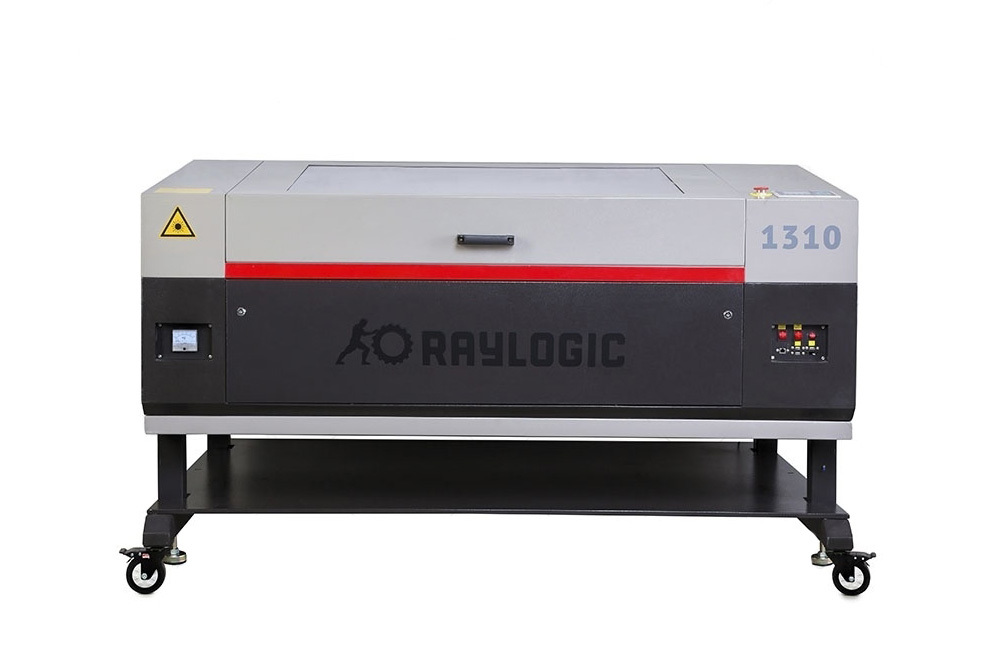

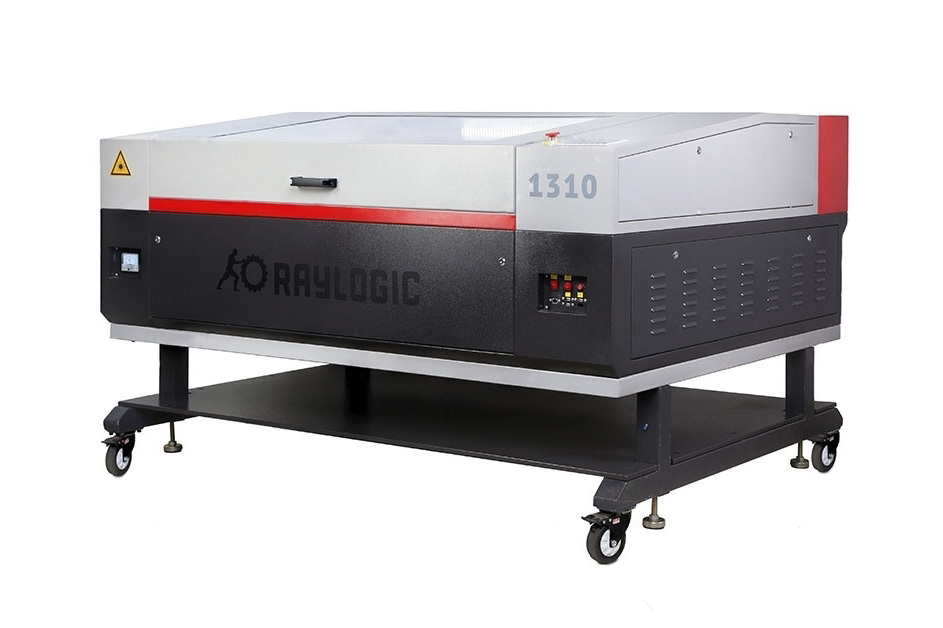

Лазерный станок Raylogic V12 1310 Лайт
Лазерный станок Raylogic V12 1310 - от отечественного производителя, отличается высокой надежностью и стабильной работой. Первоклассное качество сборки и комплектующие от известных мировых производителей, таких как Helukabel, Shneider, Leadshine, Ampetech, Omron и других, гарантируют безупречное качество гравировки и долгий срок службы.
Лазерные станки Raylogic V12 подходят для обработки широкого диапазона материалов и успешно применяются в производстве рекламной продукции, сувениров, мебели, элементов декора, маркировки узлов, изготовлении печатей и штампов и т.д.
Описание

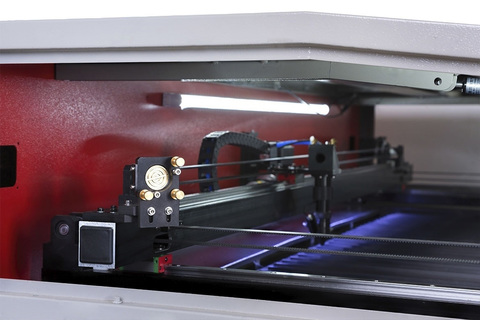

Станки серии V12 имеет особенно жесткую конструкцию. Основа станка выполнена из толстой стали, а благодаря ребрам жесткости по всей высоте подъема рабочей поверхности, корпус имеет дополнительную прочность. Все механические узлы выполнены на ЧПУ станках из анодированного алюминия. Оптомеханические элементы осей X, Y регулируются в шести плоскостях, оси Z в трех плоскостях. Сопла легко меняются на подходящие для конкретного материала по фокусному расстоянию, без замены оптики внутри них. Линейный подъем гравировальное рабочей поверхности осуществляется шаговым двигателем с ШВП, что позволяет увеличить производительность, при заполнении гравируемых изделий, расфокусированным излучением. За счет укороченных валов и упругих металлических муфт вибрация отсутствует полностью.

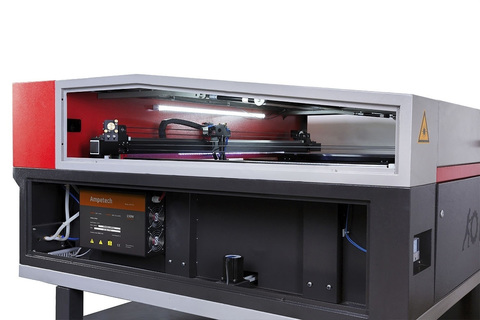

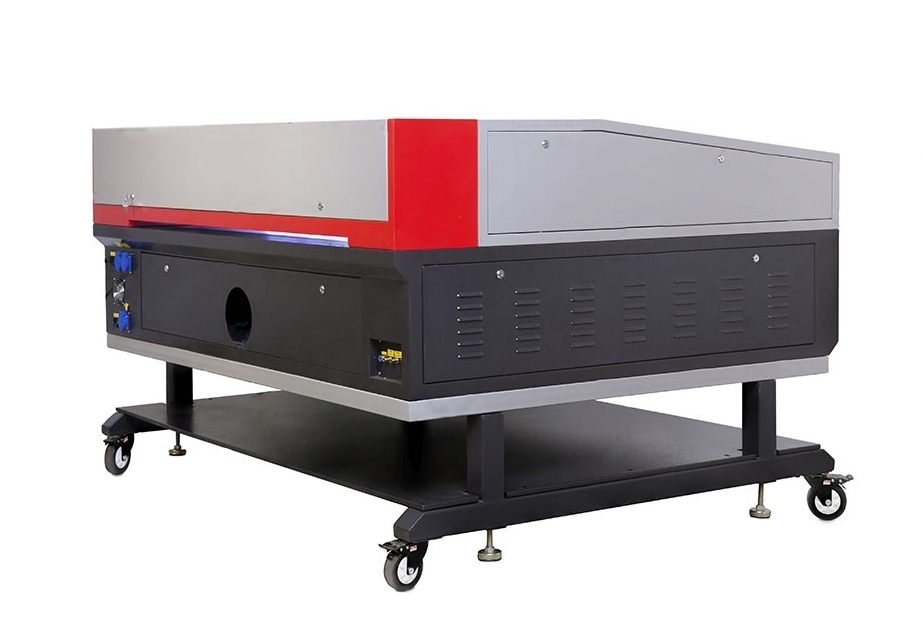

Корпус станка имеет съемную переднюю стенку, что позволяет обрабатывать длинные листовые или рулонные материалы. На поперечной полке подставке удобно хранить расходные материалы и дополнительные инструменты. А благодаря разборной конструкции станок легко проходит в дверные проемы от 67 см.
Преимущества лазерного станка Raylogic V12 1310 в комплектации Лайт:
-
Большая рабочая область 1300х1000 мм
-

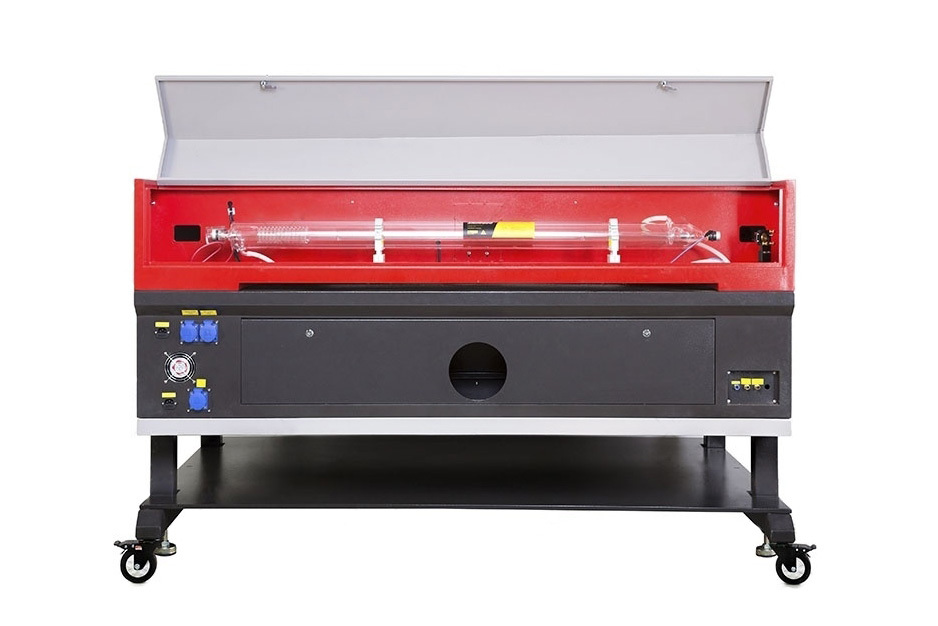

Лазерная трубка CO2 85-105ВТ Shimodo R2 c системой охлаждения лазерного излучателя CW-3000
-
Воздушный безмасляный компрессор ACO300
-

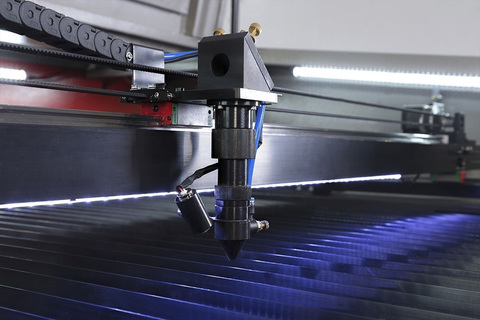

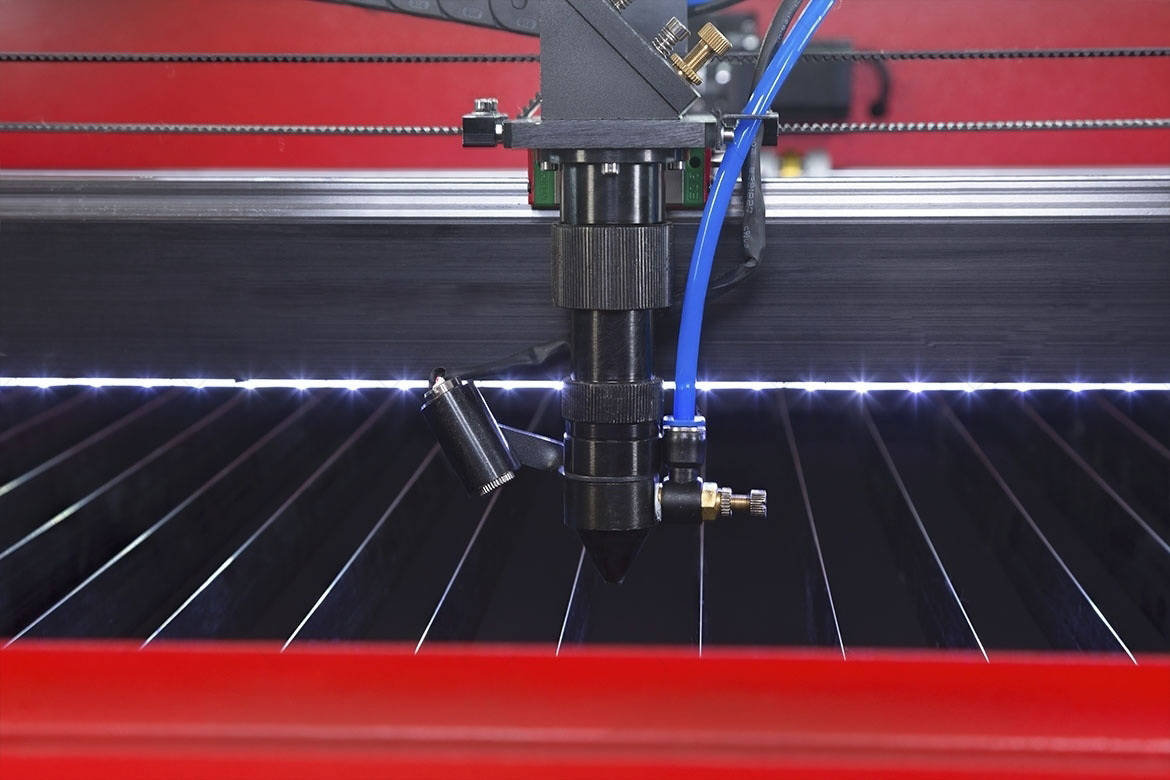

Сменное сопло V12 для линзы с фокусом 63,5мм
-
Стандартная поверхность рабочего стола с анодированными ламелями сложной формы
-
Система ЧПУ Ruida на базе О.С. Linux с русифицированным ПО Rdworks для Windows и плагином для CorelDraw
-

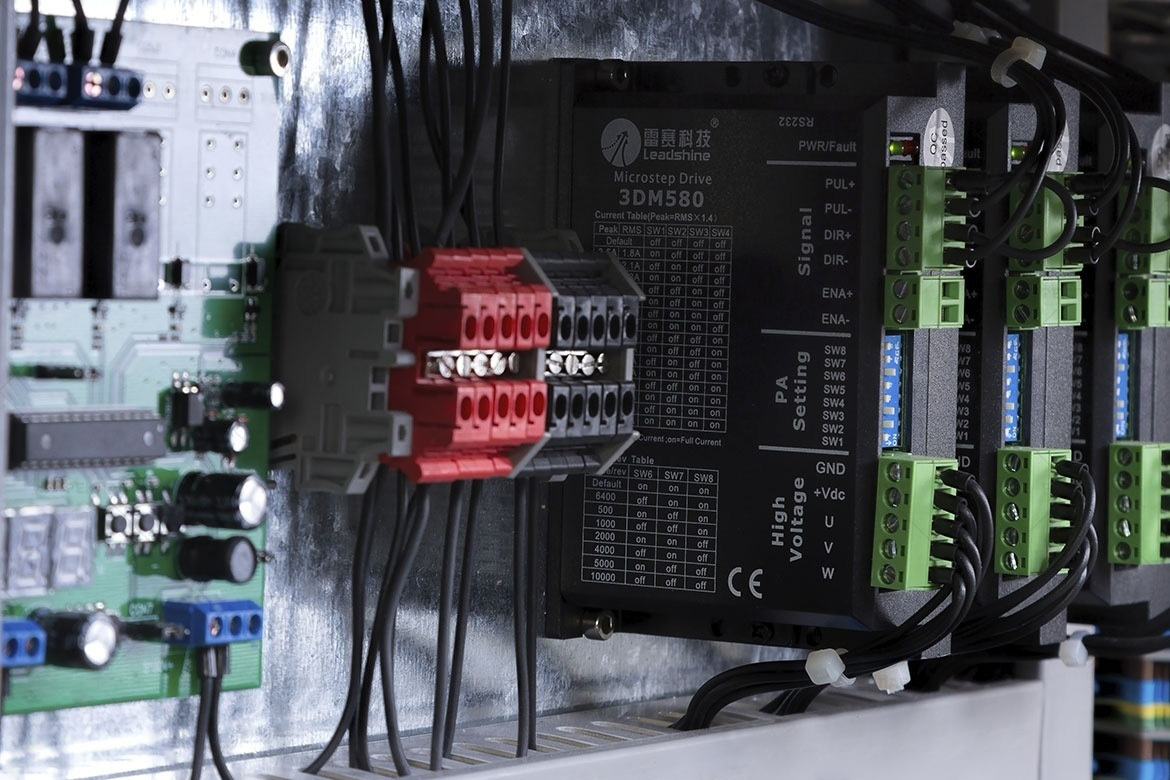

Высокоточные шаговые моторы и привода Leadshine
-
Немецкие кабели Helukabel
-

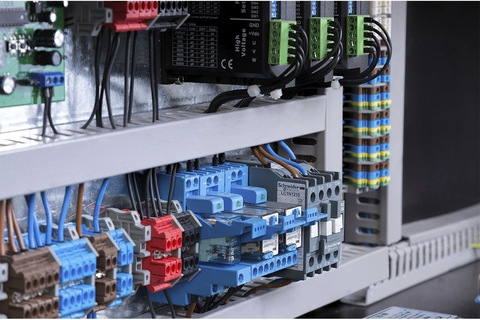

Французские электрические компоненты Shneider
-
Надежные блоки розжига Ampetech с длительным ресурсом эксплуатации, защищенной от пробоев электронной схемой и трансформаторами повышенной мощности
-

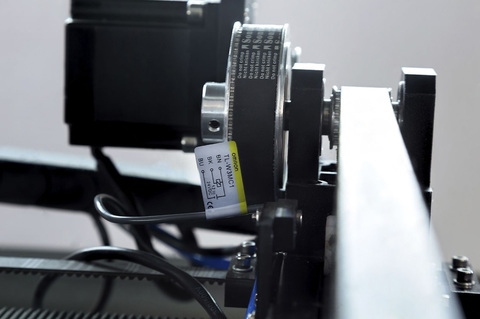

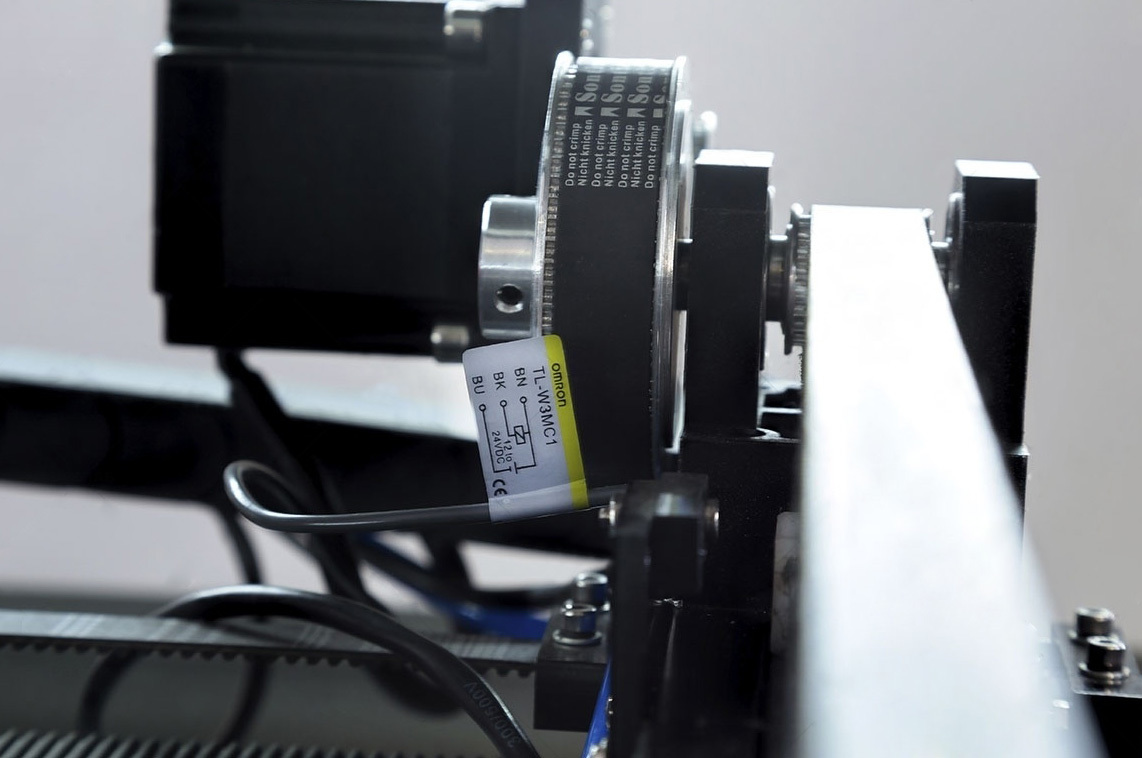

Бесконтактные концевые датчики Omron
-
Плавные трехфазные шаговые двигатели Leadshine с углом поворота ротора в 1.2 градуса на шаг
-
Реле для автоматического включения вытяжного вентилятора и задержки выключения
-
Зональное разделение вытяжек для резки и гравировки
-
Реле автоматического переключения оси Y на устройство круговой гравировки
-
Компрессор обдува зоны реза включается в программе на каждый отдельный слой
-

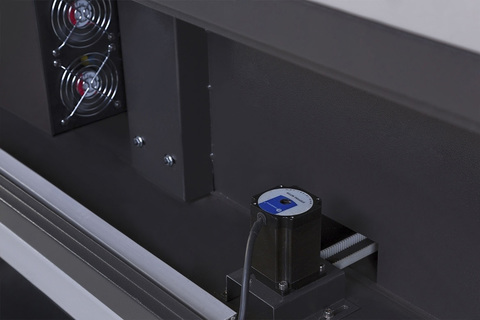

Перпендикулярный подъем стола с управлением из ПО
-
Быстрое переключение на поворотную ось одной кнопкой
-
Датчик контроля протока теплоносителя
-
Регулируемые крепления излучателя
-
Красный лазерный указатель
-

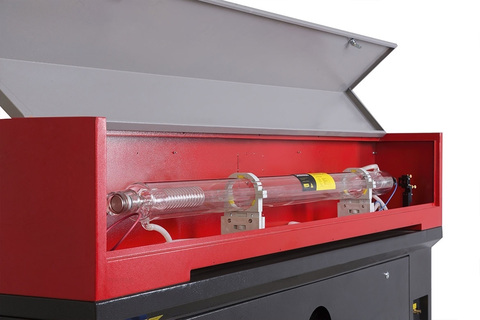

Лазерная трубка легко меняется на более мощную и длинную
Характеристики
Бренд | Raylogic |
Дисплей | 3.5" Цветной TFT LCD |
Поддерживаемые форматы файлов | PNG,GIF, BMP, JPEG, PNG, PLT, DXF, DWG, DST, AI, EPS, CDR |
Страна производитель | Россия |
Ось Z | Шаговый, Leadshine 1.2 градуса на шаг, Ток - 5.8А |
Память | 128 МБ |
Лазеры | Лазерная трубка CO2 85-105ВТ Shimodo R2 |
Обрабатываемые материалы | акриловое стекло, ПЭТ, полистирол, двухслойные пластики, rowmark, оргстекло, абс пластики, фанера, дерево, МДФ, ДСП, картон для лекал, гофрокартон, электрокартон, монолитный поликарбонат, вспененный полистирол, полипропилен, полиэтилен, полиуретан, текстолит, керамика, стекло, резина, бумага, дизайнерский картон, резина для печатей, хлопковая ткань, изолон |
Совместимые ОС | Windows 10, Windows 7, Windows 8, Windows XP |
Дополнительно | Система включения и задержки вытяжной системы; Система включения компрессора из П.О. |
Ось X | Шаговый, Leadshine 1.2 градуса на шаг, Ток - 5.6А |
Ось Y | Шаговый, Leadshine 1.2 градуса на шаг, Ток - 5.8А |
Размер рабочего поля | 1300х1000 мм |
Система управления | ЧПУ Trocen AWC 708C |
Системы аварийной защиты | Кнопка экстренной остановки, Датчик протока воды, Концевые аварийные датчики, Система распознавания габаритов поля |
Тип двигателя | Шаговые двигатели Leadshine |
X/Y/Z | 1300х1000х210 мм |
Система охлаждения | Система охлаждения лазерного излучателя CW-3000 |
Интерфейс подключения | LAN, USB |
Направляющие | Стальная линейная направляющая квадратного профиля PMI,HIWIN(в зависимости от модификации) |
Оптическая система | Линза cферическая ZnSe (Селенид Цинка) - D20, F63,5mm |
Длина волны лазера | 10,6 мкм |
Блок розжига | Ampetech AMP150 |
Подъемный стол | Шаговый привод Leadshine, управляется из ПО, ШВП 4 шт., высота подъема 210 мм |
Тип рабочей поверхности | Ламели ромбовидной формы |
Скорость гравировки | 0-1000 мм |
Программное обеспечение | RDWorks, плагин в CorelDraw, плагин в AutoCAD, LaserWork |
