Пластик для 3D-принтера Filamentarno AEROTEX (750 г)

Под заказ

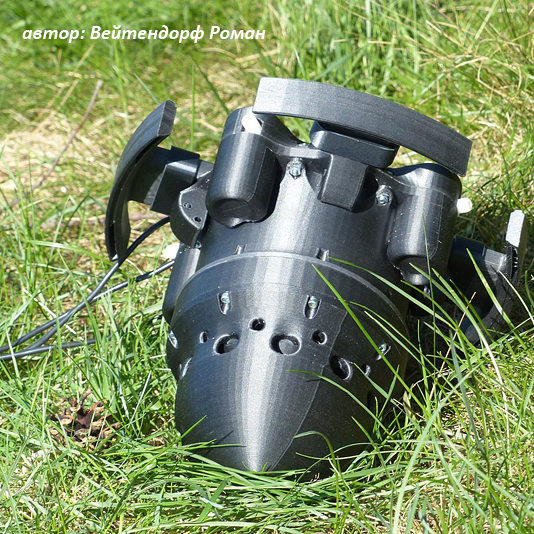

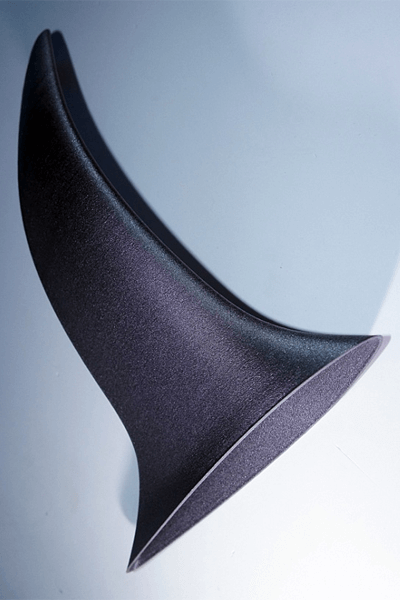

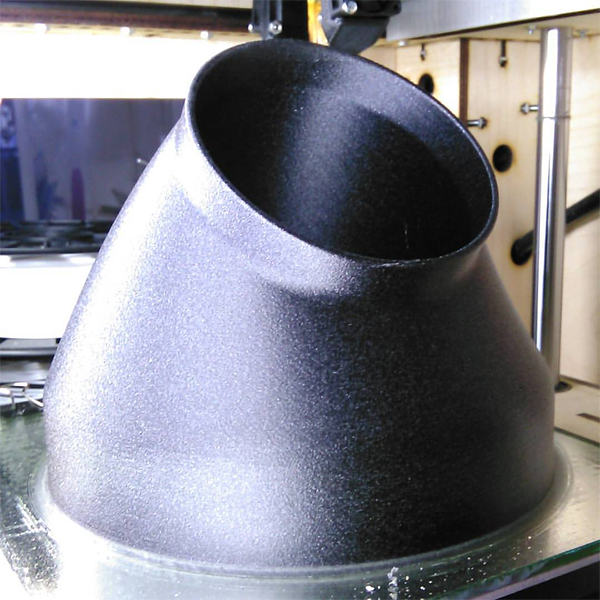

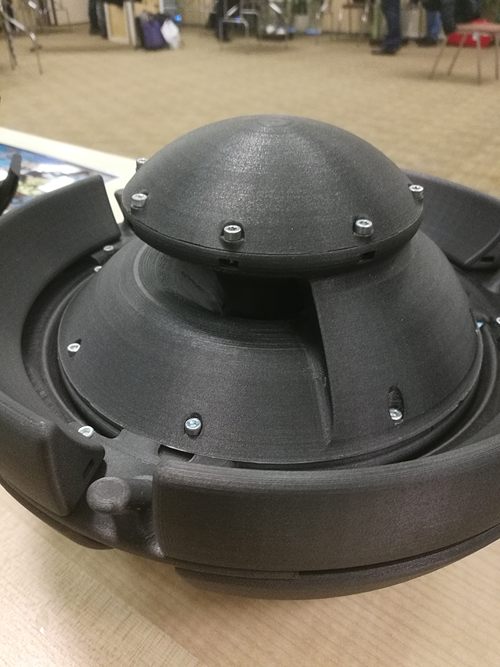

Наполненный углеволокном вспенивающийся композит на основе SAN с термостойкостью до 120^oС, выпускающийся по запатентованной технологии. Твердый и легкий (до 0.82г/см³) Предназначен в первую очередь для печати элементов конструкции беспилотных летательных аппаратов.

Рекомендации для сопла 0.6мм и слоя 0.25мм:
При уменьшении диаметра сопла и/или слоя - увеличивать минимальную скорость печати; при увеличении диаметра сопла и/или толщины слоя уменьшать максимальную скорость пропорционально, ориентируясь на расход полимера в мм³/сек)

Во избежание подтеканий пластика из сопла следует максимально увеличить скорость холостого перемещения экструдера (travel speed).

Характеристики

Скорость печати	10-15мм/с (min) - 80-90мм/с (мах)
Диаметр сопла	от 0.4 (min)Рекомендуется 0.5-0.6мм и больше
Допуск по диаметру	0.03 мм
Твердость по Шору	72
Плотность	0.819 г/см3
Относительное удлинение при разрыве	3.6%
Предел прочности на разрыв	51 Мпа
Температура размягчения по Вика	130°C
Обдув	по необходимости 0-80%
Усадка при печати	0.5-1% (во многом зависит от температуры печати)
Модуль упругости при растяжении	2440 Мпа
Подача пластика (Flow)	75-85% (для рекомендованных температур и скоростей печати)
Мин. высота слоя	0.2 мм
Влагопоглощение	отсутствует
Температура сопла	240-260°С

Доставка

Выбрать

Оплата

Физические лица: Купить за наличные, банковские карты и по счету для оплаты в банке. По предоплате или с оплатой при получении. Организации: по счету и договору для юридических лиц.

Вопросы и отзывы

Пока нет пусто, мы ждем ваших комментариев.
