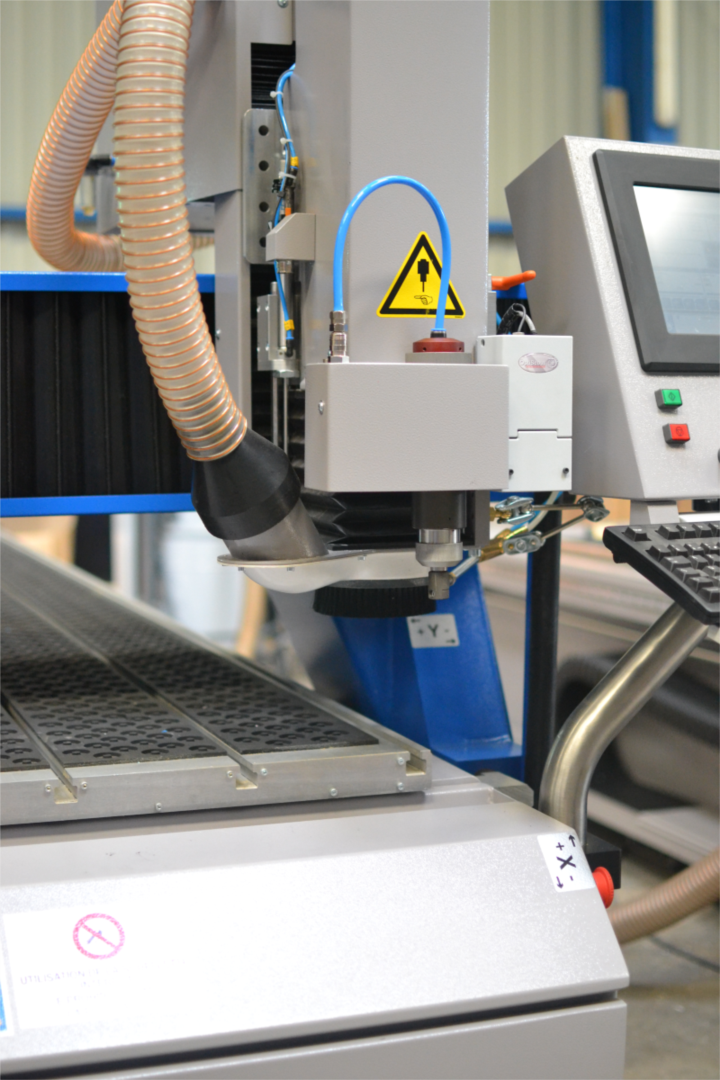

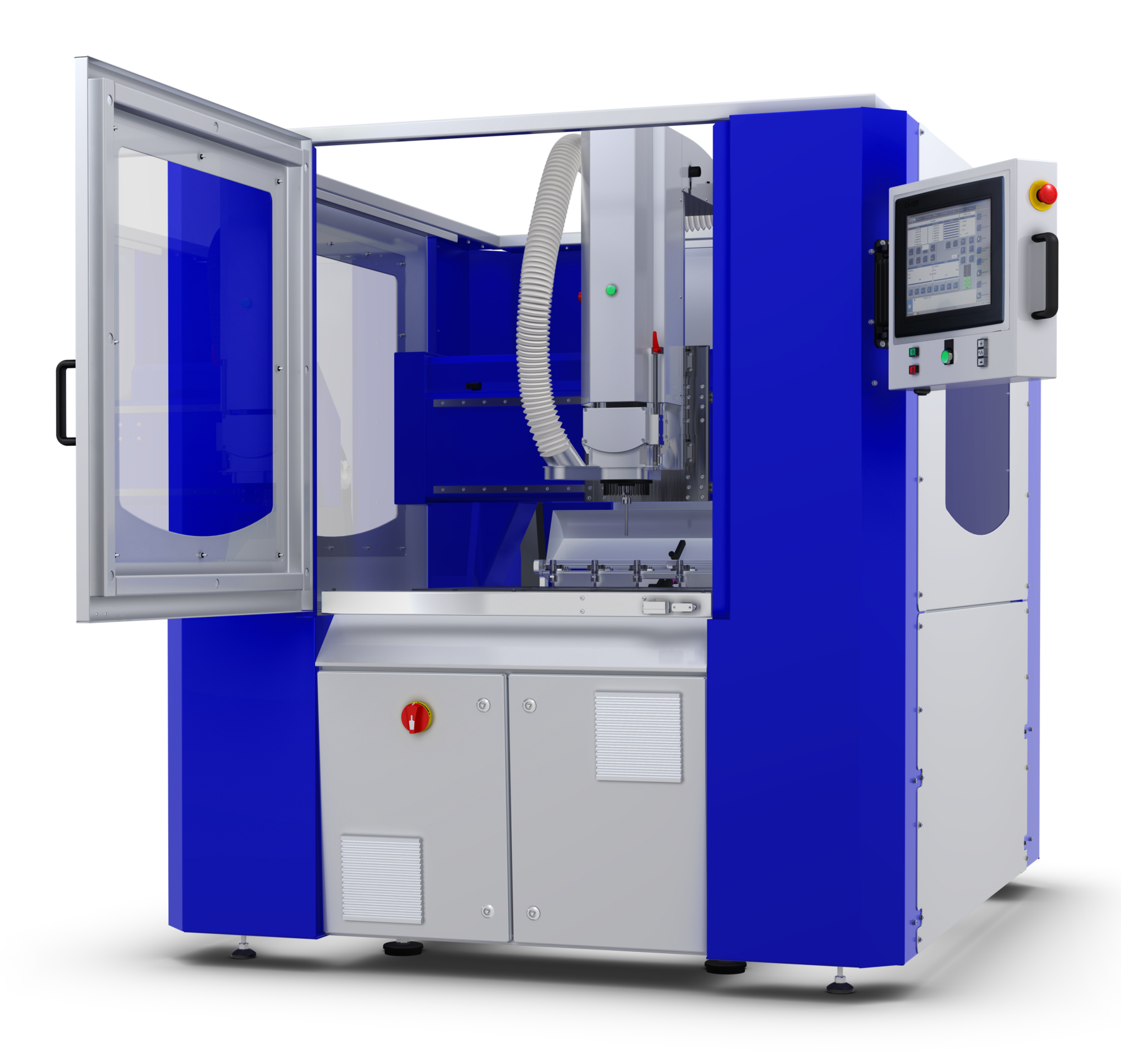

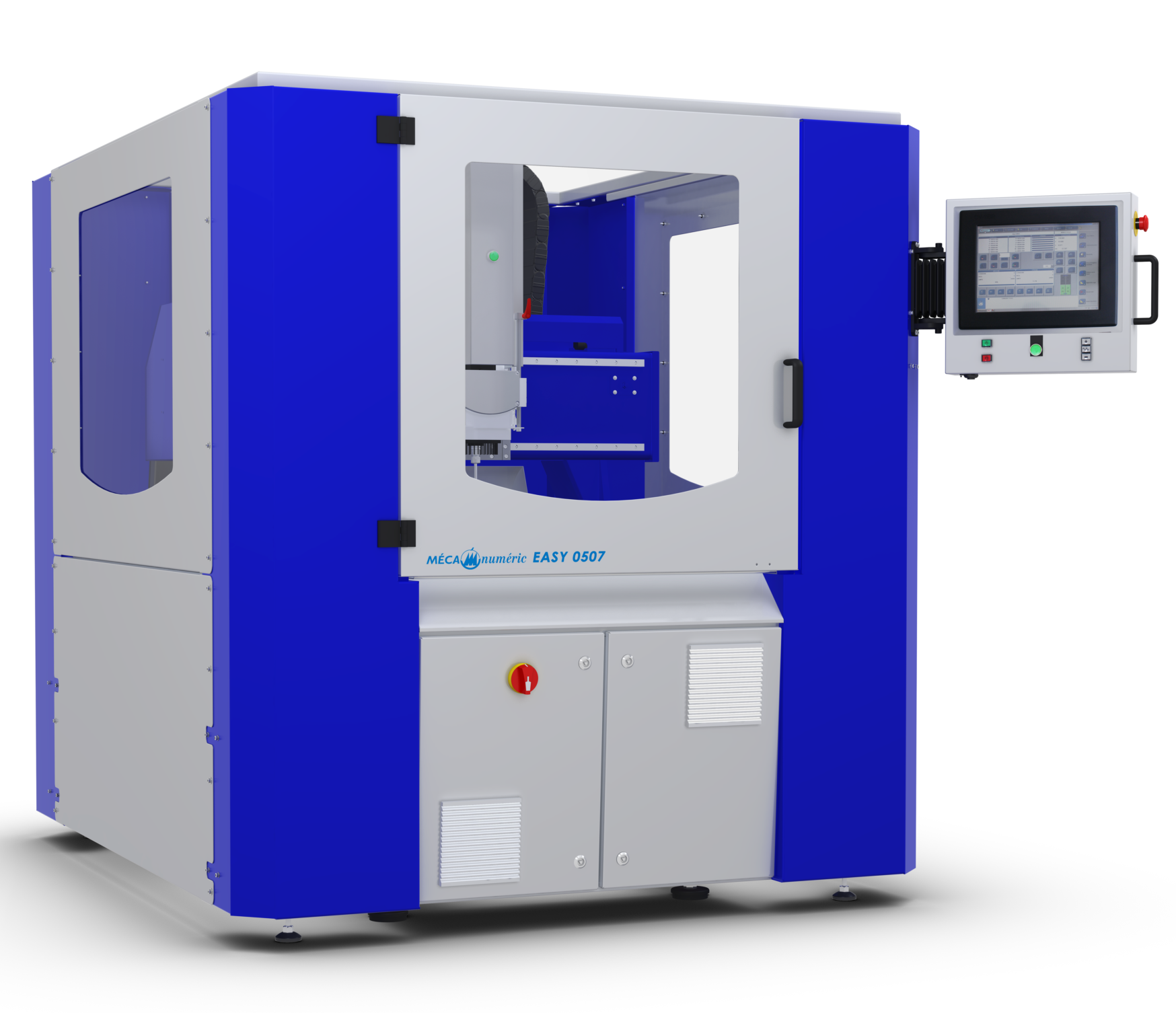

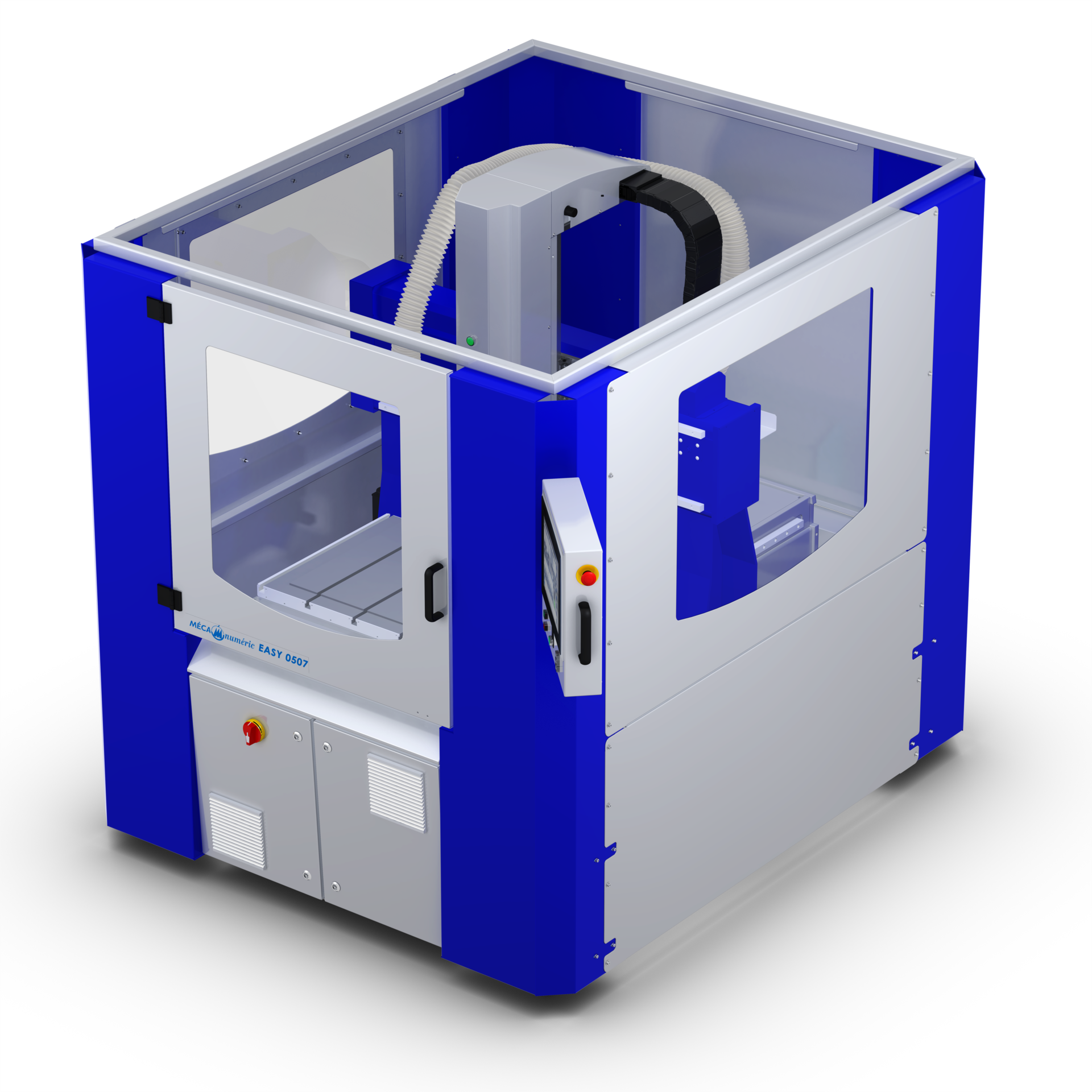

Портальный фрезерный обрабатывающий центр с ЧПУ MecaEASY-0710-350-CR

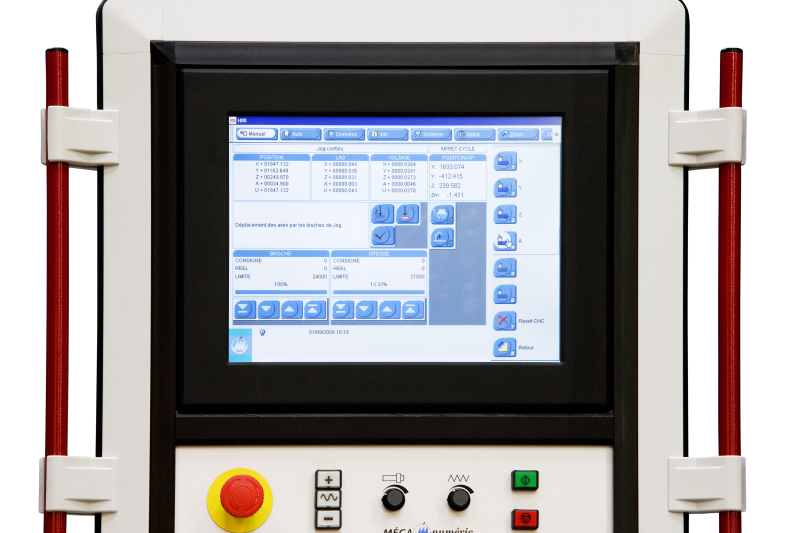

Немецкая система цифрового ЧПУ Power Automation CN 7000 предлагает высокую скорость обработки данных, алгоритм опережающего просмотра, функцию компенсации на радиус, возможность установки нескольких рабочих систем координат и многое другое. Русскоязычный интерфейс и сенсорная панель управления делают работу со станком максимально удобной.

Высокая надежность и долговечность оборудования обеспечивается за счет использования качественных компонентов от известных мировых производителей и тщательного тестирования каждого станка после сборки. Так MecaEASY оснащен ШВП с сервоприводами Sanyo Denki и точными призматическими прямоугольными рельсами Rexroth с преднатягом по всем осям.

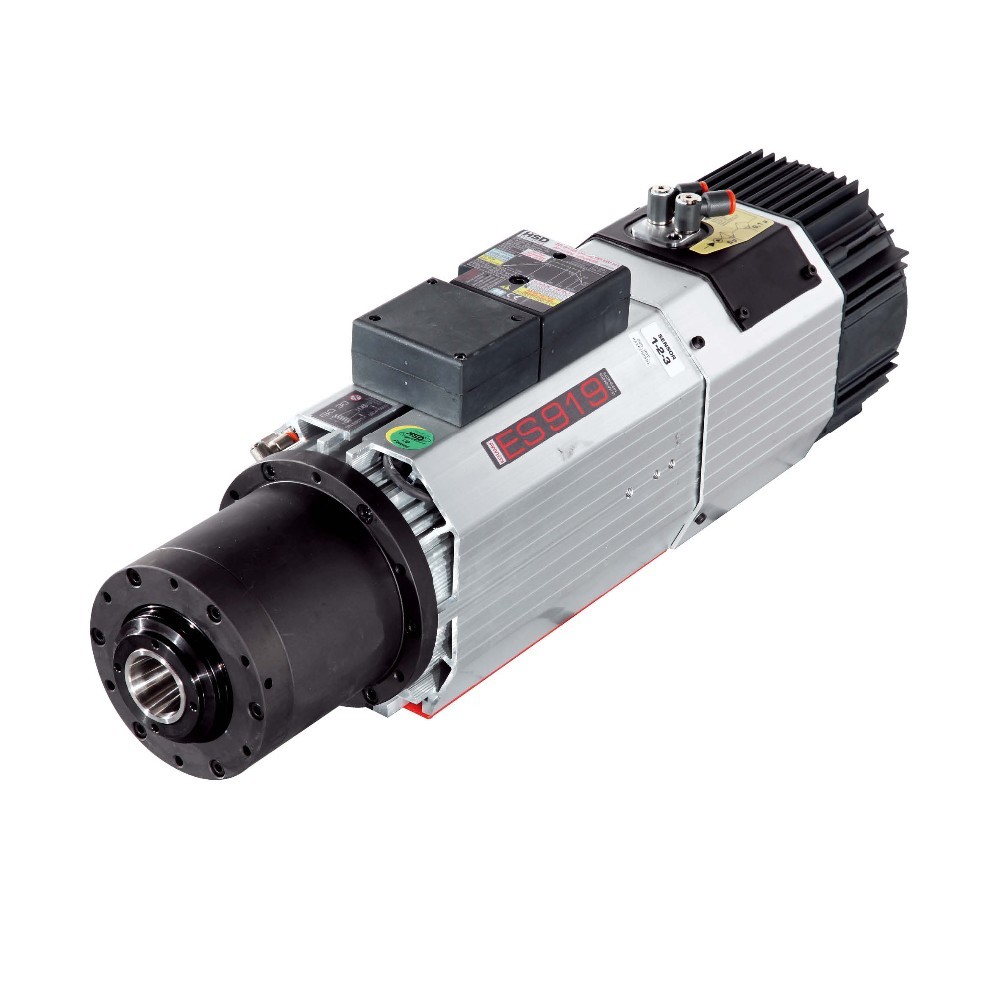

Основное преимущество базовой комплектации MecaEASY состоит в возможности дополнить станок только необходимыми опциями. В зависимости от поставленных задач, станок может быть оборудован одним из семи шпинделей мощностью от 1100 до 4000 Вт с ручной или автоматической сменой инструмента и одним из четырех вариантов вакуумных столов, на выбор.

Доступные шпиндели:

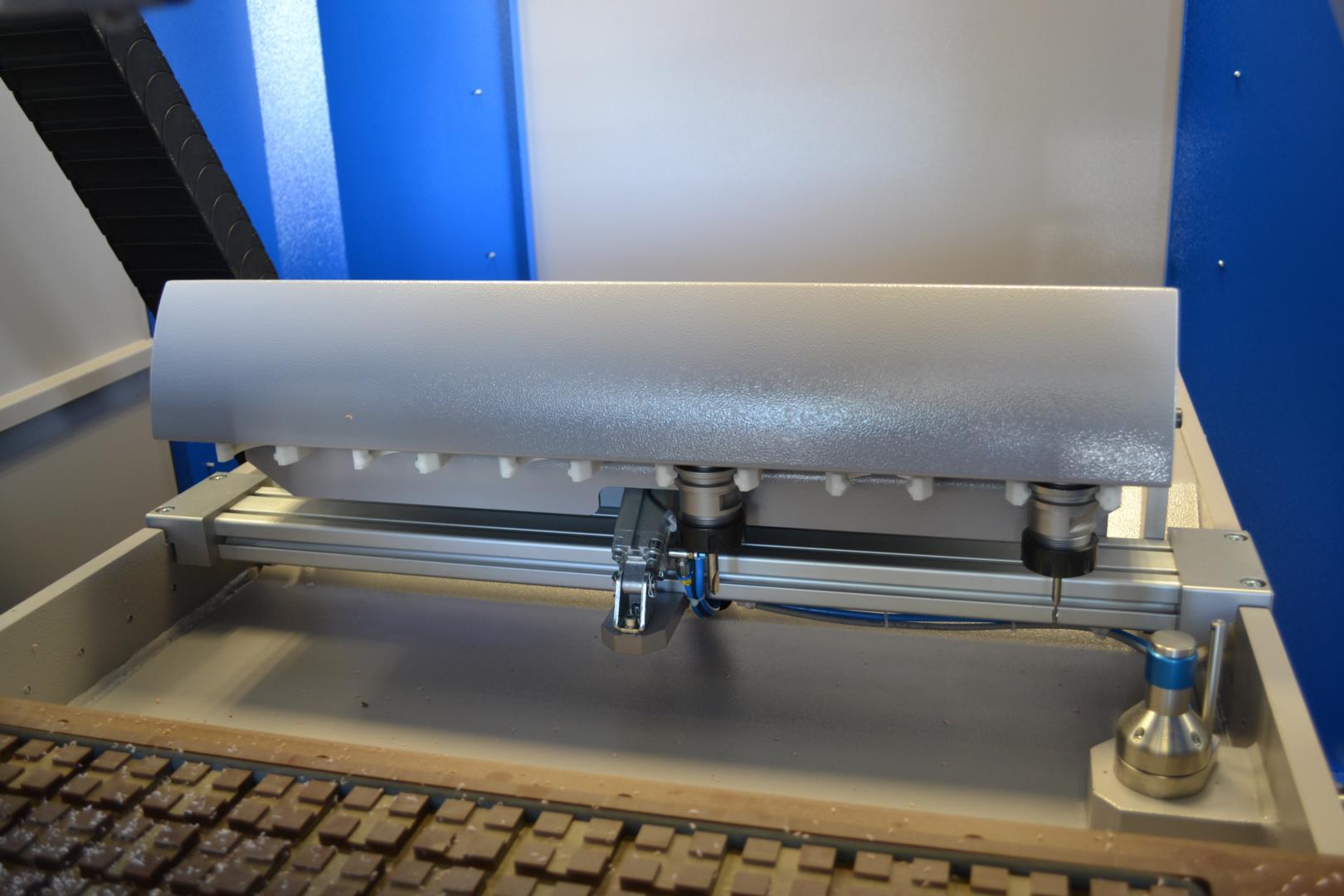

Система автоматической смены инструмента предусматривает магазин на 6 или 12 ячеек, с датчиком наличия инструмента, датчиком измерения вылета инструмента и системой обдува.

Доступные столы:

• PR – профильный стол с Т-пазом по всей длине стола с шагом 175 мм по центрам, для обработки заготовок с механическим креплением.
• VACPT – универсальный вакуумный стол с жертвенным покрытием и Т-пазом по всей длине. Шаг паза также составляет 175 мм по центрам.
• VACCT - монолитный вакуумный пористый стол, для обработки листовых материалов и мелких деталей.

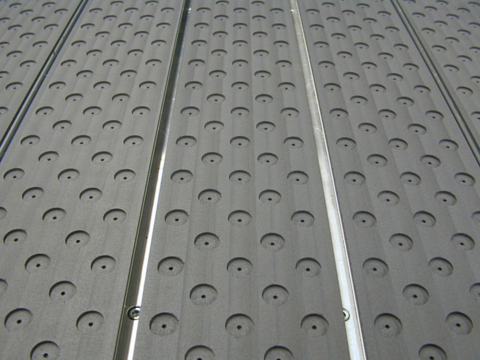

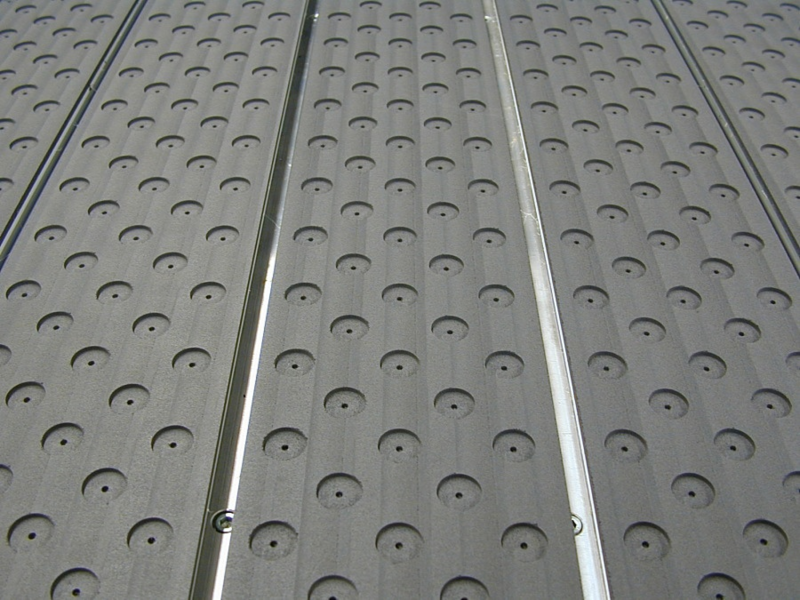

• V60 - растровый вакуумный стол Phenolic Resin с роторным вакуумным насосом. Имеет растровые отверстия для резиновых уплотнителей, позволяющих сделать сложный контур замкнутого типа, который повторяет контур детали.

Доступные опции:

• Датчики SICK – обеспечивают дополнительную безопасность, фиксируют пересечение рабочей зона, останавливают работу станка, переводя его в аварийный режим.
• Система аспирации Nilfisk T22 или T40 – отсасывает стружку во время обработки.

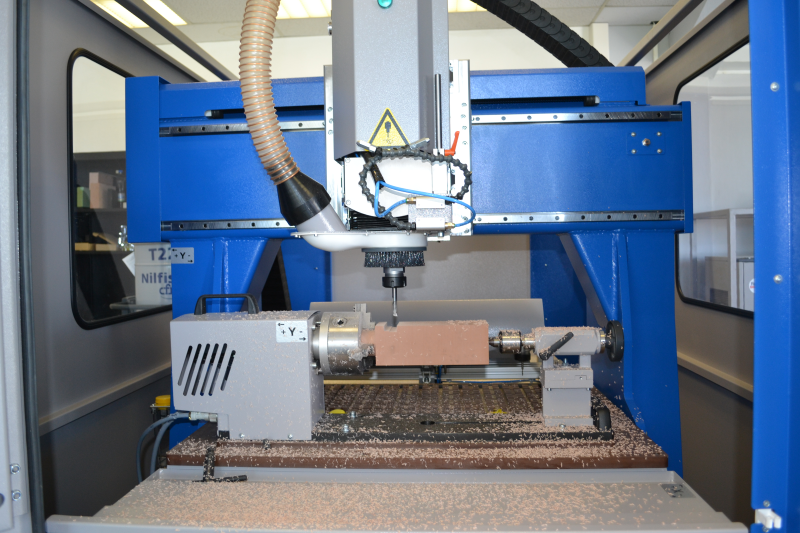

• Поворотная горизонтальная ось – позволяет выполнять полноценную 4-х осевую обработку заготовок диаметром до 250 мм и длиной до 550 мм. Расстояние от центра поворотной оси до стола составляет 125 мм. Поставляется с 3-х кулачковым патроном диаметром 125 мм (по запросу возможна установка 4-х кулачкового)
• Система OptiSCOUT – позволяет распознавать печатные знаки регистра, независимо друг от друга и компенсирует линейные отклонения, создаваемые при печати. Система совместима с AutoCAD, CorelDRAW, Adobe Illustrator и Macromedia Freehand, поддерживает импорт растровых и векторных изображений. Поставляется с программным обеспечением и цветной CCD-камерой CS / C-Mount с сенсором 1/3 SONY SUPER HAD CCD и объективом Pentax/Ricoh.
• Мульти блок MX1TH – это блок с 1 посадочным местом для тангенциального и осциллирующего инструмента, что позволяет использовать станок в качестве профессионального промышленного плоттера. Может быть оснащен тангенциальным ножом для резки мягких материалов, ножом для резки под углом 45°, пневматическим вибрационным инструментом с держателем для ножей для резки материалов с толщиной до 100 мм, и тангенциальным роликовым инструментом для биговки.
• Задняя бабка HP 90
• Система охлаждения инструмента
• Датчик кривизны материала
• Датчик поверхности материала
• Функция Smoothing

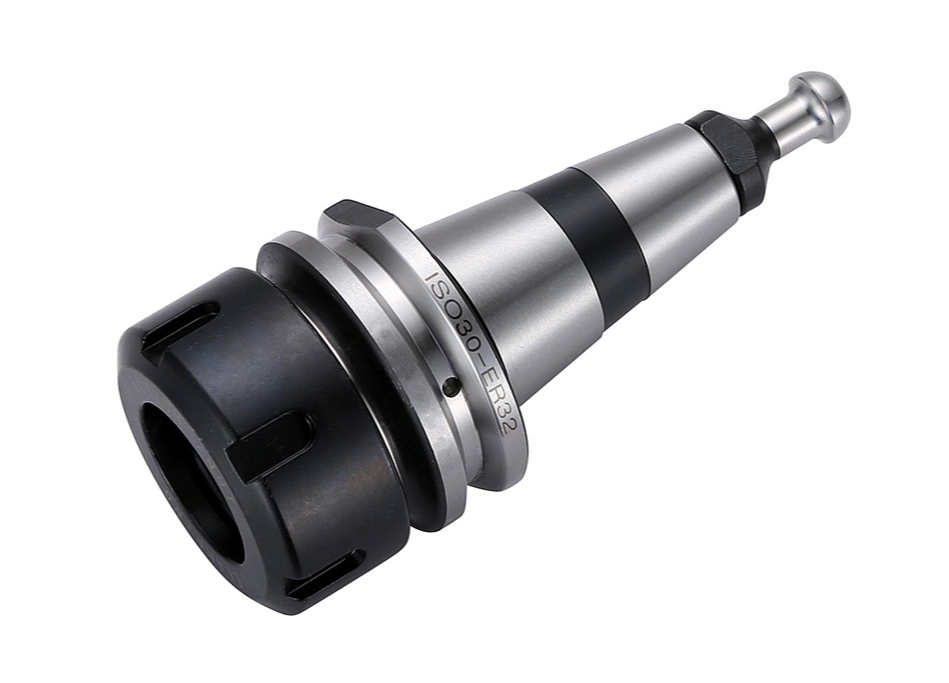

• Комплекты конусов: ISO 20, ISO 25, ISO 30, HSK 25.
• Комплекты цанг: ER20, ER25, ER32, EX16, EX20, EX25.

Портальные фрезерные станки MecaEASY соответствует европейским требованиям безопасности предусмотренными нормативами 2014/30/UE, 2006/42/CE, 2014/35/UE.

Характеристики

Комплектация

• Серводвигатели  по осям X, Y, Z
• ШВП по всем осям
• Прямоугольные линейные направляющие
• Система ЧПУ Power Automation CN 7000
• Сенсорная панель управления с экраном 15 дюймов
• Гофрозащита по оси Z
• Шпиндель на выбор:

• Магазин автоматической смены инструмента для конуса (в зависимости от шпинделя)
• Защитная крышка магазина инструмента
• Система водяного охлаждения шпинделя (в зависимости от шпинделя)
• Система воздушного охлаждения шпинделя (в зависимости от шпинделя)
• Стол (на выбор):
