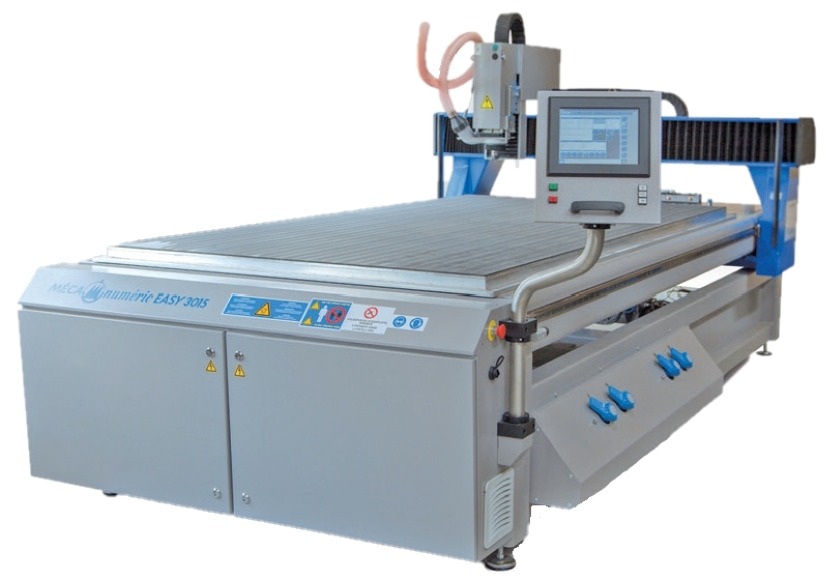

Портальный фрезерный обрабатывающий центр с ЧПУ MecaEASY-1510-350-BASE
Универсальный фрезерный станок с портальной системой MecaEASY-1510-350-BASE подходит для решения широкого спектра различных задач. Благодаря гибкой комплектации станок может быть оснащен несколькими вариантами столов и шпинделей разной мощности на выбор. А широкий ассортимент дополнительных опций позволит скомпоновать станок под конкретные задачи производства.
Высокая точность обработки и большой диапазон обрабатываемых материалов – делает фрезерный центр MecaEASY-1510-350-BASE лучшим универсальным инструментом.
Описание

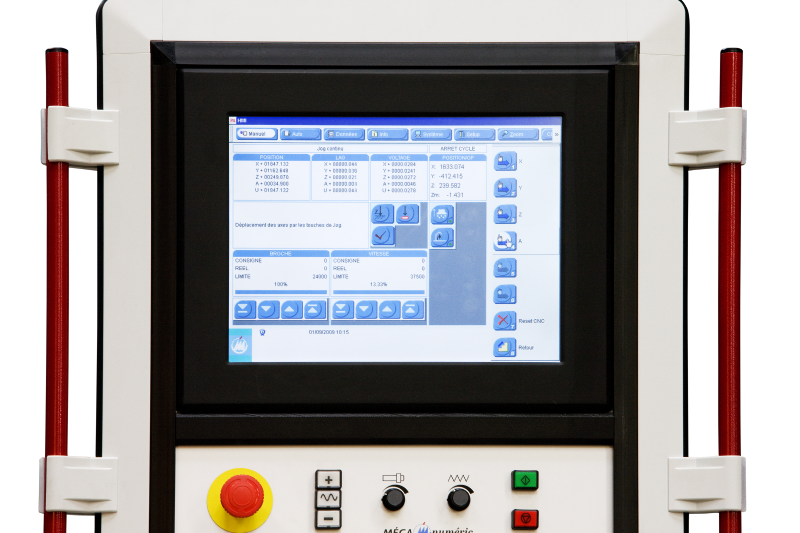

Современная немецкая система управления Power Automation CN 7000 отличается стабильной бесперебойной работой и надежностью. Программное обеспечение русифицировано, что значительно упрощает обучение работе со станком. Стойка с управляющим компьютером оснащена сенсорным экраном и расположена в максимально удобном для оператора месте. Среди наиболее важных функций системы: коррекция на радиус, установка нескольких рабочих систем координат, высокоскоростная обработка, алгоритм опережающего просмотра.
Главное преимущество станков серии MecaEASY – это высокая надежность всех входящих в состав компонентов, обеспечивающих бесперебойную работу. Корпус станка выполнен из жёсткой стабилизированной стали, для движения по всем осям используются качественные ШВП(Шарико-винтовые передачи) в соединении с сервоприводами Sanyo Denki, а само движение осуществляется по высокоточным призматическим рельсам от Rexroth с возможностью преднатяга.
Станки MecaEASY произведены в соответствии с европейскими нормами и проходят несколько стадий контроля качества перед отправкой клиенту, что обеспечивает высокую надёжность в работе. MecaEASY снабжен аварийными кнопками и функцией перехода в аварийный режим при столкновении человека с подвижными частями, что позволяет обезопасить персонал от случайных травм.
Доступные шпиндели на выбор:
Мощность |
Частота вращения |
Смена инструмента |
1100 Вт |
24000 об/мин |
Ручная |
1500 Вт |
40000 об/мин |
Автоматическая ISO |
2200 Вт |
24000 об/мин |
Ручная |
2500 Вт |
28000 об/мин |
Автоматическая ISO |
3400 Вт |
24000 об/мин |
Ручная |
3800 Вт |
28000 об/мин |
Автоматическая ISO |
4000 Вт |
50000 об/мин |
Автоматическая HSK |

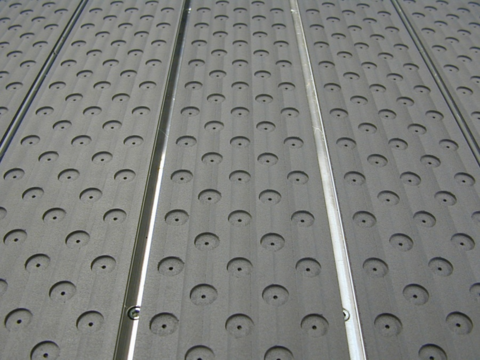

Доступные столы на выбор:
- Алюминиевый стол с Т-пазом (шаг Т-паза 175 мм)
- Вакуумный стол с Т-пазом (вихревая многоступенчатая турбина Busch 2,2 кВт)
- Вакуумный стол с жертвенным покрытием (вихревая многоступенчатая турбина Busch 4,5 кВт)
- Вакуумный стол Phenolic Resin с ячейками 40х40 мм (роторный вакуумный насос Becker 60 м3/ч)
Дополнительные опции для станков MecaEASY:
-
Горизонтальная поворотная ось HP 90, поставляется в комплекте с 3-х кулачковым патроном диаметром 125 мм (4-х кулачковый по запросу) с прямыми и обратными кулачками позволяющим обрабатывать детали с максимальным диаметром 25 см, максимальной длиной 100 см и расстоянием от стола до центра поворотной оси 12,5 см.
-
Система оптической регистрации и компенсации отклонений расположения изображения OPTISCOUT в комплекте с ПО, драйверами и цветной CCD-камерой. Система совместима с AutoCAD, CorelDRAW, Adobe Illustrator и Macromedia Freehand.
-
Мульти-блок MX1TH с 1 посадочным местом для тангенциального и осциллирующего инструмента.
-
Пневматический вибрационный инструмент с держателем для ножей
-
Тангенциальный роликовый инструмент для биговки
-
Тангенциальный нож с углом резки 45°
-
Тангенциальный нож для надрезки и резки легких и мягких материалов
-
Датчик вылета инструмента
-
Системы аспирации Nilfisk T22 или T40
-
Комплекты конусов ISO 20, 25, 30, а также HSK 25
-
Комплекты цанг ER (20, 25, 32) и EX (16, 20, 25)
-
Задняя бабка HP 90
-
Система охлаждения инструмента
-
Датчики кривизны и датчик поверхности используемого материала
-
Функция Smoothing
Характеристики
Бренд | Mecanumeric S.A.S. |
Гарантия | 1 год |
Разрешение | 0,0015 мм |
Страна производитель | Франция |
Ось Z | 350 мм |
Вес нетто | 2200 кг |
Обрабатываемые материалы | Дерево, пластик, композит, камень, металл, резина и др. |
Ось X | 1550 мм |
Ось Y | 1020 мм |
Повторяемость | 0,025 мм |
Размер рабочего поля | 1550х1020х350 мм |
Рама | Стальная сварная конструкция |
Система управления | ЧПУ Power Automation CN 7000 |
Системы аварийной защиты | Кнопки аварийной остановки |
Тип двигателя | Серводвигатели с обратной связью (X,Y - 750 Вт/ Z -300 Вт) |
Частота вращения шпинделя | 24000-50000 об/мин. (в зависимости от шпинделя) |
Шпиндель | Вручную 1100/2200/3400 Вт (на выбор), автомат. 1500/2500/3800/4000 Вт (на выбор) |
Интерфейс подключения | Ethernet, USB-порт |
Размер (без упаковки) | 2990х1750х2100 / 2360 (с поднятой Z-осью) мм |
Cкорость перемещения | 300 мм/с |
Вертикальный просвет | 360 мм |
Архитектура | Конструкция портального типа. Перемещение портала вдоль оси Х |
Комплектация
- Система ЧПУ Power Automation CN 7000
- Сенсорная панель управления с сенсорным экраном 15”
- Прямоугольные линейные направляющие
- Гофрозащита по оси Z
- Шарико-винтовая пара по всем осям
- Шпиндели на выбор:
- Система воздушного и водяного охлаждения шпинделя (в зависимости от шпинделя)
- Магазин автоматической смены инструмента для конуса (ISO 20, 25, 30, HSK 25 - в зависимости от шпинделя)
- Защитная крышка магазина инструмента
- Стол на выбор:
