Портальный фрезерный обрабатывающий центр с ЧПУ MecaEASY-3015-200-BASE

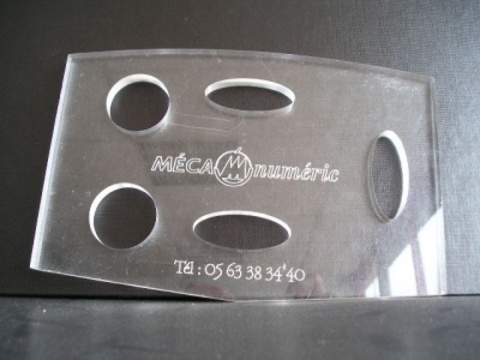

 Обрабатываемые материалы

- Цветной металл (медь, бронза, алюминий, латунь)

- Пластик (в т.ч. вспененные полимеры)

- Дерево

- Резина

- Камень (натуральный и искусственный)

- Композитные материалы (в т.ч. со стекловолокном)

 Надежность и европейское качество сборки

Производитель уделяет особое внимание надежности оборудования MecaEASY. В его изготовлении используются высококачественные комплектующие от ведущих производителей. Строгое соблюдение технологии производства обеспечивает работу оборудования с первоначальными характеристиками долгие годы. Тщательное тестирование станков на заводе позволяет уменьшить эксплуатационные расходы и время простоя.

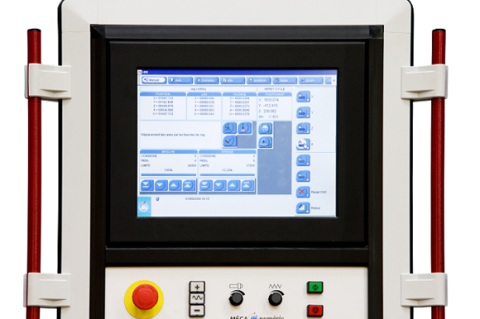

 Профессиональная система ЧПУ Power Automation CN 7000

Это немецкая система, зарекомендовавшая себя как многофункциональная, стабильная программа управления, обеспечивающая бесперебойную работу.

Большой сенсорный цветной дисплей установлен на удобной стойке, расположенной в передней части станка. Дружелюбный и интуитивно понятный интерфейс на русском языке сделает работу оператора со станком комфортной и оперативной.

Среди многочисленных функций: высокоскоростная обработка, коррекция на радиус, установка нескольких систем координат, алгоритм опережающего просмотра.

Безопасная эксплуатация

MecaEASY-3015-200-BASE разработан в соответствии со всеми нормами безопасности Евросоюза для оборудования такого типа ( 2014/30/UE, 2006/42/CE, 2014/35/UE).

На подвижных частях размещены материальные барьеры, запускающие аварийный режим и остановку движения при столкновении с человеком или преградой.

Также с каждой стороны находятся аварийные кнопки, которые оператор может нажать при возникновении опасной ситуации.

При необходимости станок можно оснастить нематериальными барьерами SICK с датчиками, фиксирующими пересечение рабочего поля.

 Линейка шпинделей

К станкам MecaEASY на выбор прилагается несколько вариантов шпинделей с ручной сменой инструмента или автоматической

 Вакуумные столы на выбор

· Универсальный вакуумный стол (VACPT)

Он объединяет в себе вакуумный и профильный стол с Т-пазом и используется для обработки листового материала с помощью вакуума. На поверхности стола размещено жертвенное покрытие. Профильный Т-паз по всей длине стола позволяет осуществить механическое крепление заготовки в любом месте стола. Шаг составляет 175 мм по центрам.

· Профильный стол с Т-пазом по всей длине стола (PR ).

Для обработки заготовок с механическим креплением (. Шаг такого паза составляет 175 мм по центрам.

· VACCT - монолитный вакуумный пористый стол. Предназначен для крепления и обработки листового материала, особенно хорошо такой тип вакуумного стола позволяет обрабатывать и удерживать мелкие элементы. Особенно в тех случаях, когда обработка мелких элементов очень велика и используется Nesting.

· V250 - растровый вакуумный стол Phenolic Resin. В отличии от VACPT и VACCT он оснащается роторным вакуумным насосом, а конструкция такого стола имеет плоскую основу с растровыми канавками для прокладки резиновых уплотнений. С помощью таких уплотнителей можно сделать сложный контур замкнутого типа, который повторяет контур детали.

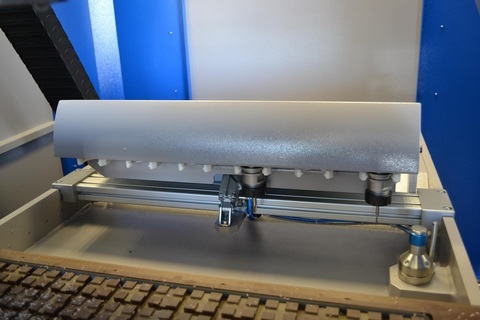

 Автоматическая смена инструмента

В станке установлен линейный магазин, рассчитанный на 6 ячеек (12 в некоторых моделях), с датчиком наличия инструмента и измерением вылета с системой обдува.

 Другие особенности MecaEASY-3015-200-BASE

· Высокая точность - 0.0015 мм

· Сварная прочная станина из стабилизированной стали

· Мощные серводвигатели по всем осям (фирма Sanyo Denki)

· Хороший обзор рабочего поля

· Высокоточные шарико-винтовые пары по всем осям

· Высокоточные призматические прямоугольные рельсы Rexroth с преднатягом по всем осям

 Дополнительные опции

• Система оптической регистрации и компенсации отклонений расположения изображений Optiscout® (ПО, драйверы и CCD-камера)
• Система охлаждения инструмента
• Система охлаждения инструмента AIRGEL
• Функция Smoothing
• Системы аспирации Nilfisk T22 или T40 (производит отсос стружки с обрабатываемого материала для большей безопасности рабочего процесса)
• Горизонтальная поворотная ось HP 90 (в комплекте с 3-х кулачковым патроном диаметром 125 мм с прямыми и обратными кулачками для обработки деталей с макс. диаметром 160 мм и макс. длиной обработки 1000 мм)
• Задняя бабка HP 90
• Датчик измерения вылета инструмента
• Комплект цанг ER20, ER25, ER32, EX16, EX20, EX25
• Комплект конусов ISO 20, ISO 25, ISO 30, HSK 25
• Датчик кривизны материала
• Датчик поверхности материала
• Мульти-блок для тангенциального и осциллирующего инструмента (1 место)

Это уникальная опция, совмещающая фрезерно-гравировальный станок и промышленный плоттер. Можно оснастить инструментами:

- Тангенциальный нож с углом резки 45° для резки сэндвич-панелей и пенокартона под углом до 15 мм

- Тангенциальный роликовый инструмент для биговки

- Пневматический вибрационный инструмент с держателем для ножей (прямое обрезание материалов с максимальной толщиной 100 мм)

- Тангенциальный нож для надрезки и резки легких и мягких материалов

Характеристики

Комплектация

• с ручной сменой инструмента 1100 Вт 24 000 об\мин (для ER20), 2200 Вт 24 000 об\мин (для ER25), 3400 Вт 24 000 об\мин (для ER32)
• с автоматической сменой инструмента 1500 Вт 40 000 об\мин (для ISO 20-ER20), 2500 Вт 28 000 об\мин (для ISO 25-EX20), 3800 Вт 28 000 об\мин (для ISO 30-ER32), 4000 Вт 50 000 об\мин (для HSK 25-EX16)

• Вакуумный стол с Т-пазом (2 вихревых многоступенчатых турбин Busch 2,2 кВт)
• Вакуумный стол с Т-пазом (1 вихревая многоступенчатая турбина Busch 7,5 кВт)
• Алюминиевый стол с Т-пазом (шаг Т-паза 175 мм)
• Вакуумный стол с “жертвенным покрытием” (вихревая многоступенчатая турбина Busch 7,5 кВт)
• Вакуумный стол Phenolic Resin с ячейками 40х40 мм (роторный вакуумный насос Becker 250 м3/ч)
