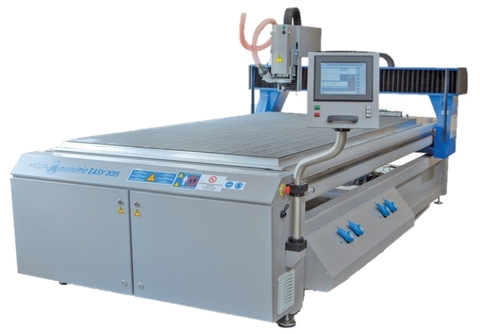

Портальный фрезерный станок с ЧПУ MecaEASY-1510-350-ATC
Портальный фрезерный обрабатывающий центр с ЧПУ MecaEASY-1510-350-ATC – это универсальный инструмент, предназначенный для высококачественной и быстрой обработки широкого диапазона материалов из дерева, полимеров, камня, металлов и других.
Оборудованный цифровой системой ЧПУ - Power Automation CN 7000, от ведущего немецкого производителя, станок MecaEASY предлагает обширный функционал и возможности для выполнения широкого спектра различных операций. Большая сенсорная панель управления имеет полностью русифицированный и понятный интерфейс, что обеспечивает удобное управление всеми операциями и настройками станка.
Описание
Главное преимущество комплектации ATC – это возможность выполнения большинства операций в практически автоматическом режиме. Надежные компоненты станка от ведущих производителей обеспечивают высокую точность и качество обработки. А благодаря европейской сборке и тщательной проверки каждого станка перед выходом с завода, вы можете быть уверены в том, что MecaEASY прослужит долгие годы без потери производственных качеств.
Портальный фрезерный станок MecaEASY-1510-350-ATC имеет компактные габариты, что позволяет устанавливать его даже в небольших помещениях. Он отлично подойдет и для производственного цеха и для профильных учебных заведений.
Особенности портального фрезерного станка MecaEASY-1510-350-ATC:
- Рабочая область - 1550х1020х350 мм с полным обзором.

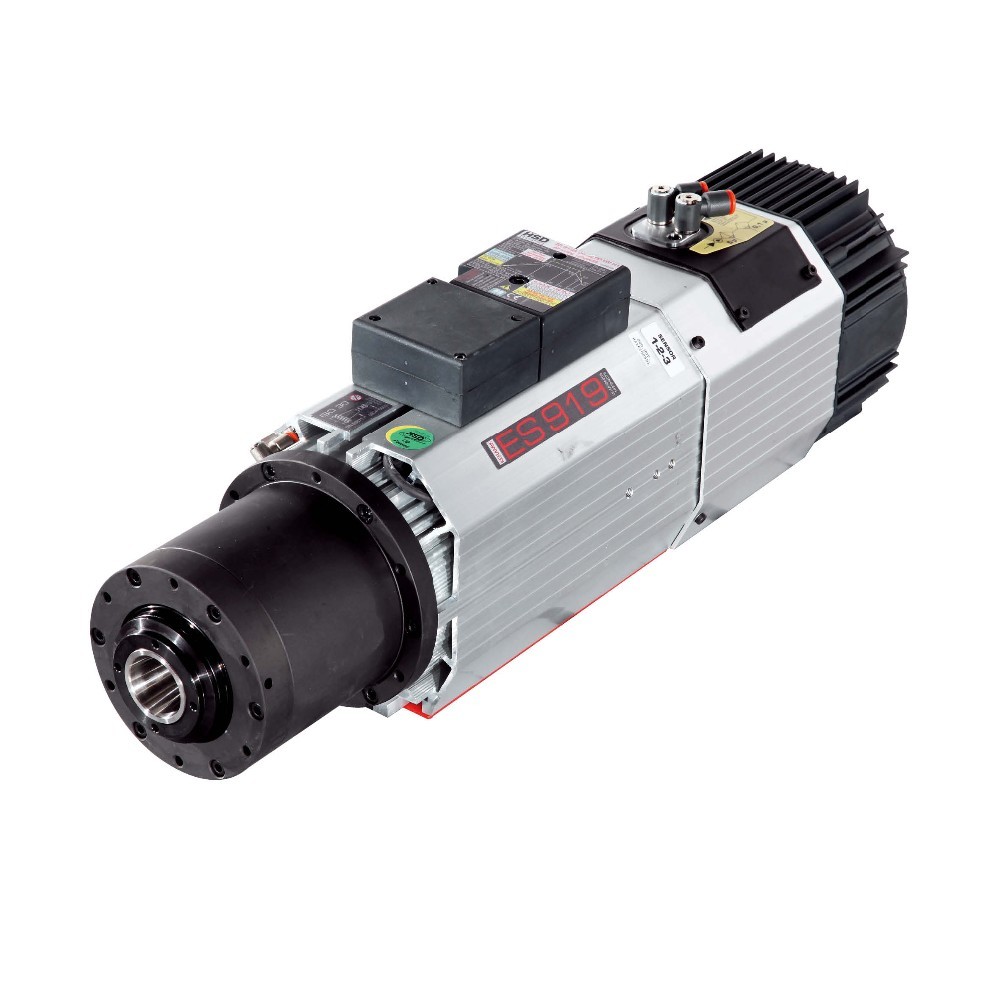

- Мощный шпиндель HSD ES915 3800 Вт / 4600 Вт, 24 000 об\мин с системой воздушного охлаждения.
- Система автоматической смены инструмента ISO30.

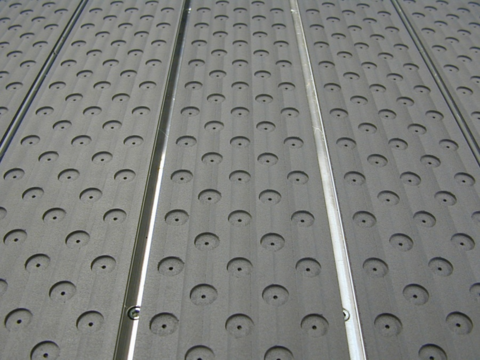

- Монолитный вакуумный стол – VACCT, с жертвенным покрытием и многоступенчатой вихревой турбиной Busch мощностью 7,5 кВт.

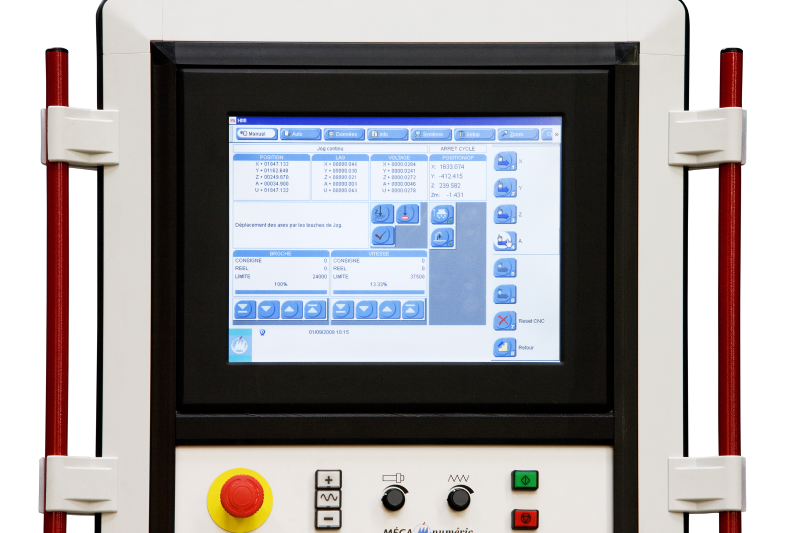

- ЧПУ Power Automation CN 7000 с функциями HSM (High Speed Machining), LA (Look-ahead), компенсации на радиус и установки нескольких рабочих систем координат.

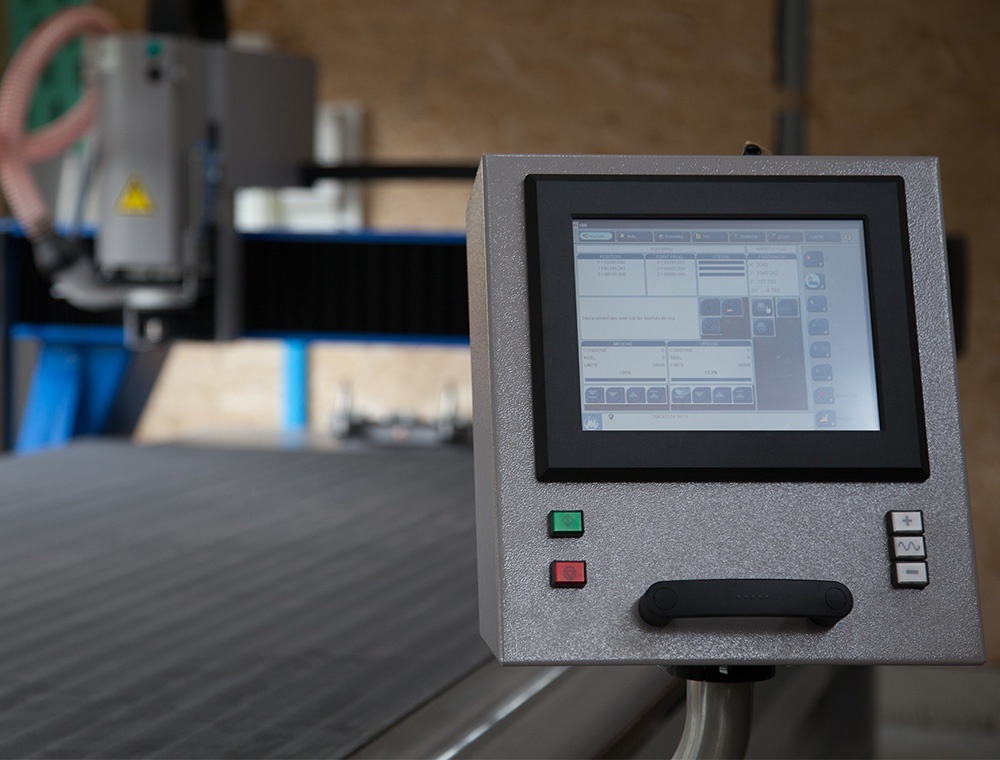

- 15-дюймовая сенсорная панель с простым управлением и русскоязычным интерфейсом.
- Прецизионные ШВП с сервоприводами Sanyo Denki по всем осям.
- Призматические направляющие Rexroth с преднатягом по всем осям
- Соответствие нормативам безопасности ЕС: 2014/30/UE, 2006/42 / CE, 2014/35 / UE
- Жесткая стальная конструкция.
- Возможность передачи данных по сети Ethernet и USB.
Дополнительно станок может быть оборудован:
- Датчиками фиксации пересечения рабочей зоны – SICK, для обеспечения дополнительной защиты сотрудников.

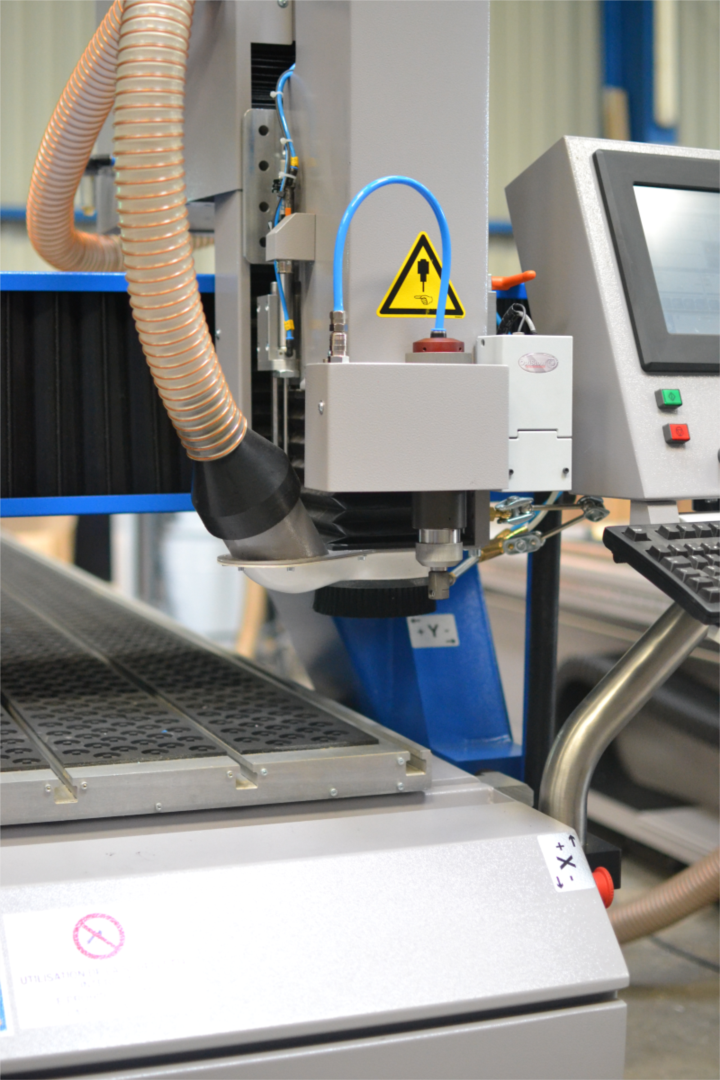

- Системой аспирации Nilfisk T22 или T40, для отсоса стружки во время работы.
- Системой СОЖ для дополнительного охлаждения инструмента.
- Защитной крышкой магазина инструментов.
- Функцией Smoothing.
- Датчиком поверхности материала.
Характеристики
Бренд | Mecanumeric S.A.S. |
Гарантия | 1 год |
Разрешение | 0,0015 мм |
Страна производитель | Франция |
Ось Z | 350 мм |
Вес нетто | 2200 кг |
Обрабатываемые материалы | Дерево, пластик, модельный пластик, вспененные полимеры, композит, композиты с содержанием стекловолокна, натуральный и искусственный камень, цветные металлы, резина и др. |
Дополнительно | Датчик измерения вылета инструмента. Автоматическая смена инструмента. |
Ось X | 1550 мм |
Ось Y | 1020 мм |
Повторяемость | 0,025 мм |
Размер рабочего поля | 1550х1020х350 мм |
Рама | Стальная сварная конструкция |
Система управления | ЧПУ Power Automation CN 7000 |
Системы аварийной защиты | Кнопки аварийной остановки |
Тип двигателя | Серводвигатели Sanyo Denki с обратной связью (X,Y - 750 Вт/ Z -300 Вт) |
Частота вращения шпинделя | 24 000 об\мин |
Шпиндель | HSD ES915 3800 Вт / 4600 Вт |
Интерфейс подключения | Ethernet, USB |
Направляющие | Призматические прямоугольные рельсы Rexroth с преднатягом по всем осям |
Размер (без упаковки) | 2990х1750х2100/2360 (с поднятой Z-осью) мм |
Cкорость перемещения | 300 мм/с |
Вертикальный просвет | 360 мм |
Архитектура | Конструкция портального типа. Перемещение портала вдоль оси Х |
Трансмиссия | ШВП по всем осям |
Комплектация
- Система ЧПУ Power Automation CN 7000
- Сенсорная панель управления 15 дюймов
- Серводвигатели по осям X, Y, Z
- Прямоугольные линейные направляющие
- Гофрозащита по оси Z
- Шарико-винтовая пара по всем осям
- Передача данных по Ethernet или USB порту
- Шпиндель HSD ES915 3800 Вт / 4600 Вт - 24 000 об\мин (автоматическая смена инструмента ISO30)
- Статический магазин автоматической смены инструмента на 6 ячеек

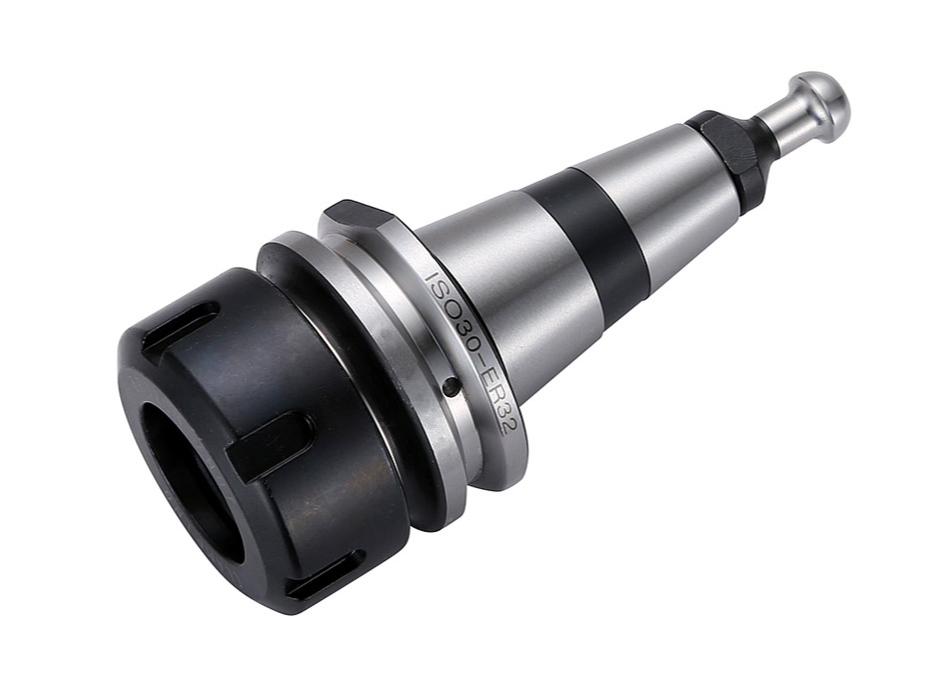

- Стартовый набор конусов (ISO30) (3 шт.)
- Стартовый набор цанг (ER32) (3,6,10 мм)
- Система воздушного охлаждения шпинделя
- Вакуумный стол с жертвенным покрытием на 2 зоны (вихревая многоступенчатая турбина Busch 7,5 кВт)
- Датчик измерения вылета инструмента
