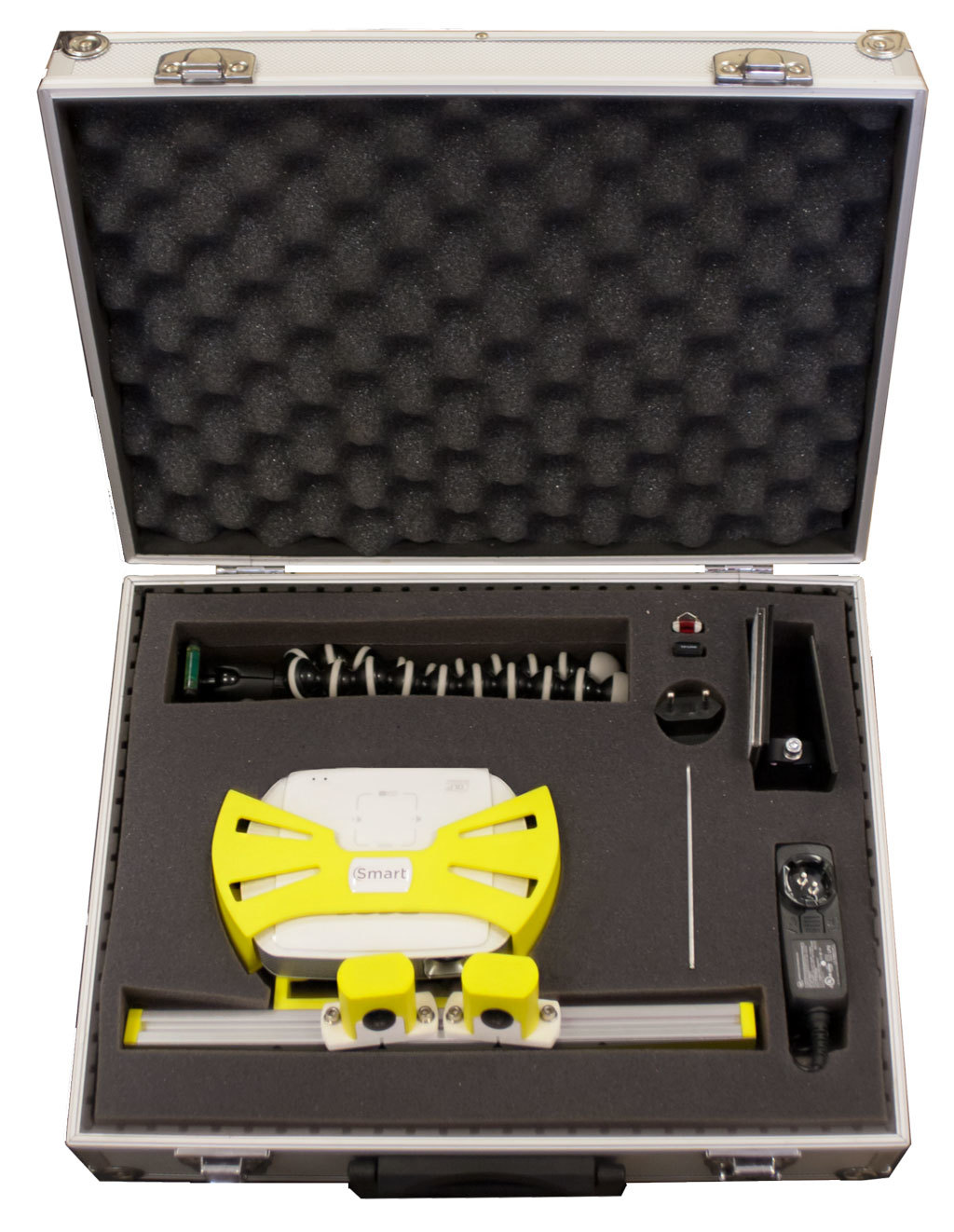

3D-сканер RangeVision Smart

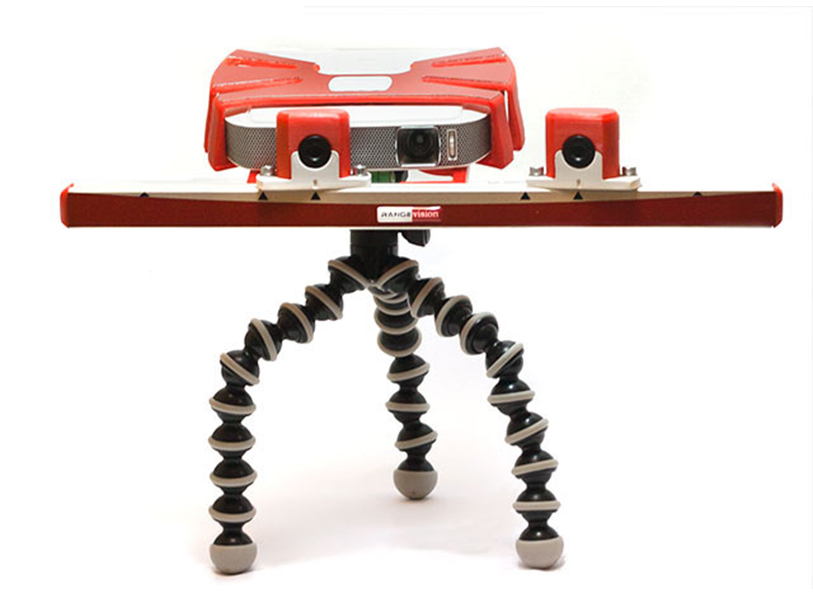

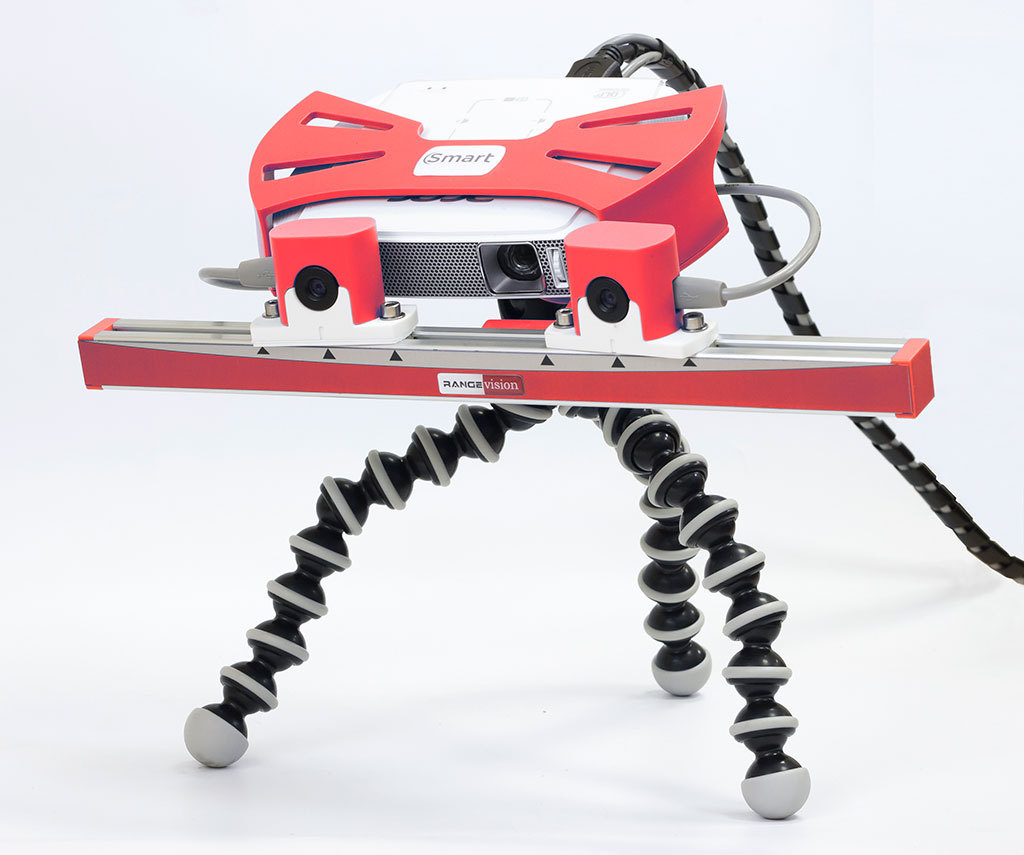

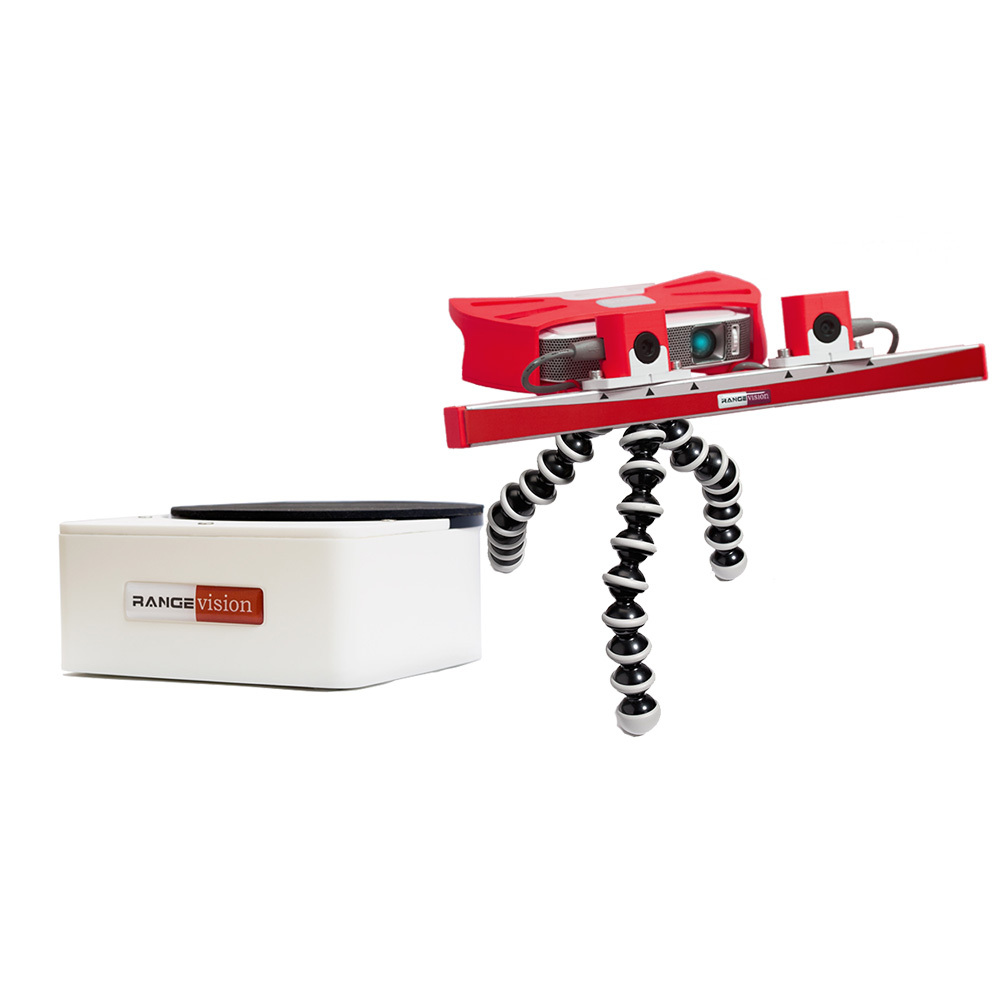

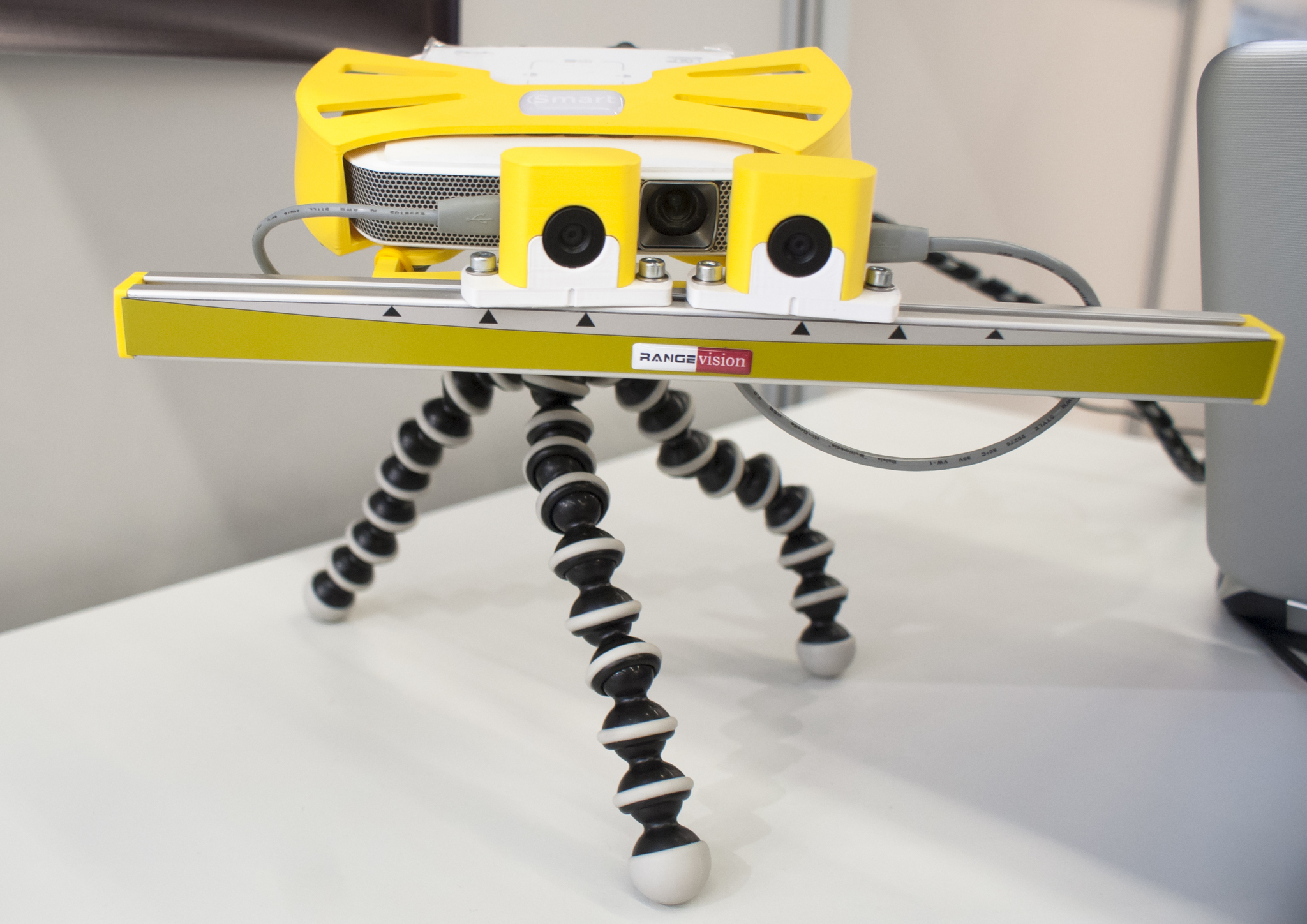

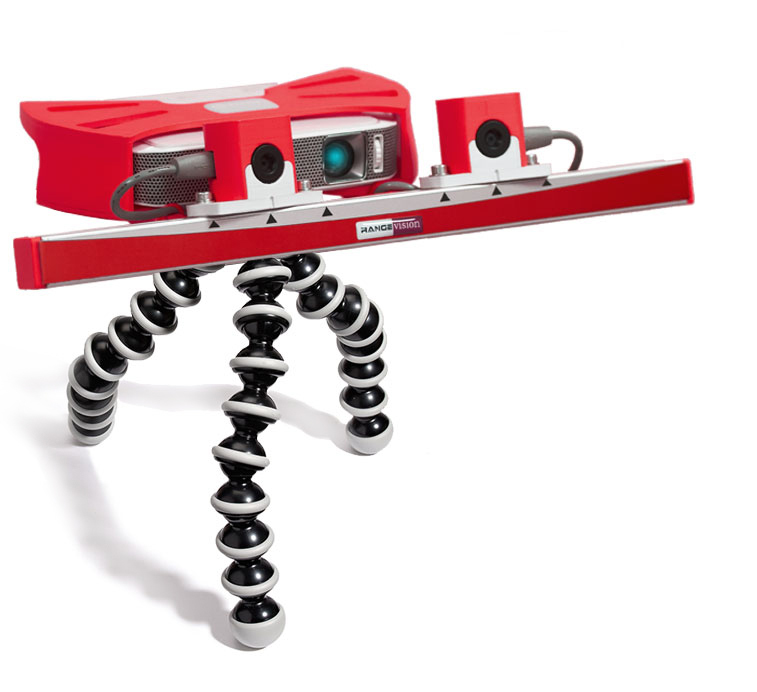

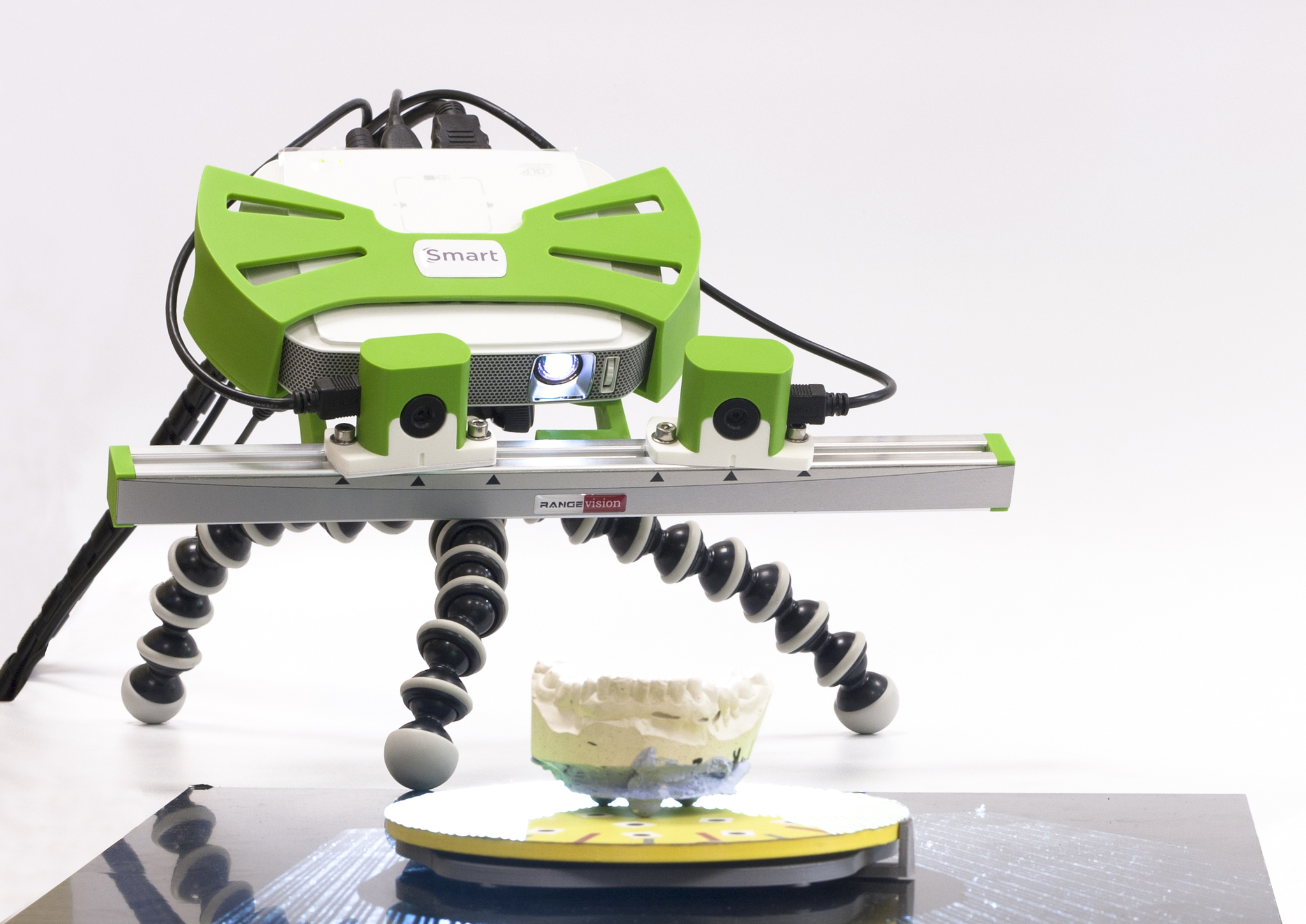

Smart — персональный 3d сканер от компании RangeVision, предназначенный для сканирования объектов от 10 см до 1 метра. Оснащается двумя камерами, что позволяет производить сканирование с метками — это автоматизирует процесс сканирования и упрощает обработку. Встроенные объективы облегчают процесс калибровки и не требуют настройки.

Основные преимущества:

• Компактность

• Простая калибровка

• Высокая детализация

Определение точности и разрешения

Точность 3д точки - это точность размеров объекта. Например, на 2-ой зоне сканирования точность 0.05 мм (50 мкм) означает, что при соблюдении правил калибровки и сканирования размеры модели объекта на одном скане будут +- 50 мкм. Т.е. объект 200 мм может быть на скане 199.95 - 200,05 мм. При регистрации сканов добавляется погрешность совмещения, и итоговая точность зависит от параметров самого объекта и ее величину мы не знаем. На практике на 0.5м объекте точность порядка 0.1-0.2 мм. Проверить ее можно, например, с помощью метрологических концевых мер. 3D разрешение - это параметр, показывающий, какой величины элемент на объекте будет различим на 3д модели, отношение области сканирования к разрешению камер. Как видно в тех. характеристиках, у advanced разрешение выше, чем у standard за счет более высокого разрешения камер. Например, на 2 зоне размер области сканирования 300*225 мм, а разрешение камер advanced 1600*1200 пикселей. 300/1600 = 225/1200 ~= 0.19 мм. Элемент меньше этого размера камеры уже физически не различат.

Преимущество сканирования с метками — очень удобно сканировать большие объекты

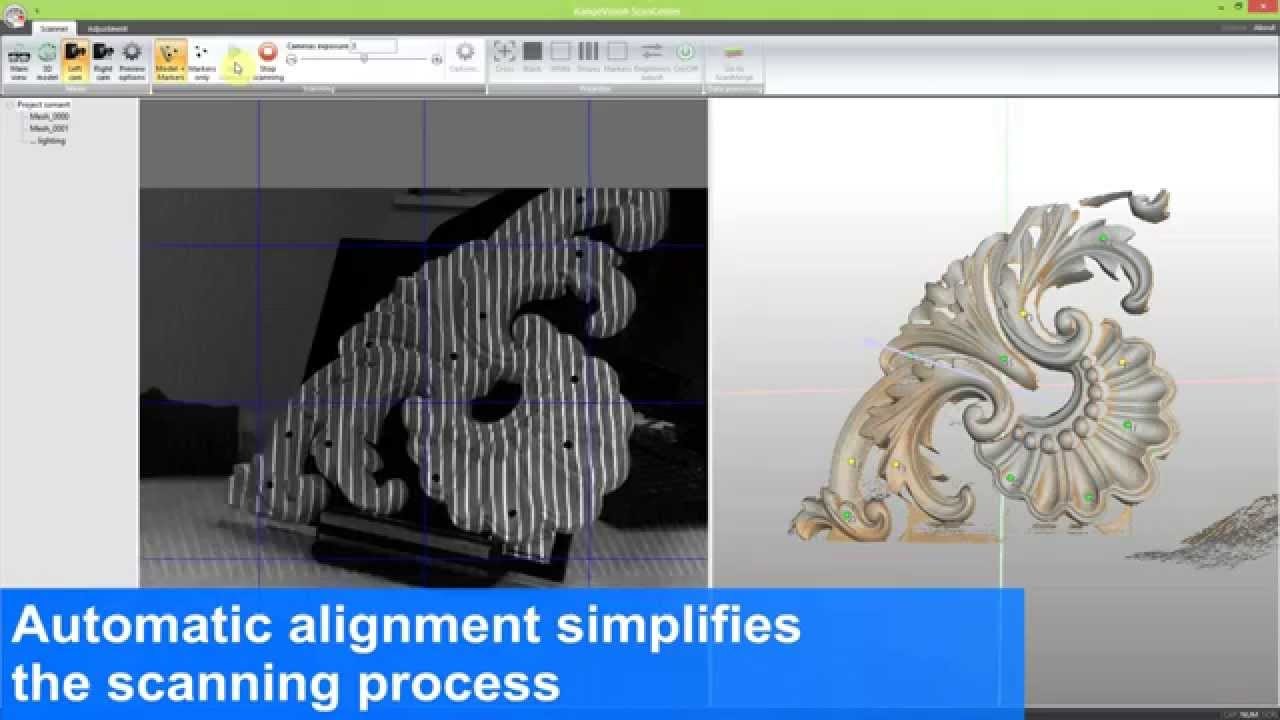

При сканировании с метками сканер на изображении с камер находит все круглые элементы, сверяет их размер с размером метки (стандартные 5 мм в диаметре) и если размер совпал, принимает этот элемент за метку и запоминает ее координаты. Получается опорная сеть из меток, по которым поверхность следующих сканов автоматически привязывается к предыдущим. Непосредственно на точность это не влияет, т.е. метки используются только для удобства и автоматического совмещения фрагментов. В дальнейшем при обработке сканы все равно совмещаются более точно по геометрии поверхности объекта.

Характеристики
