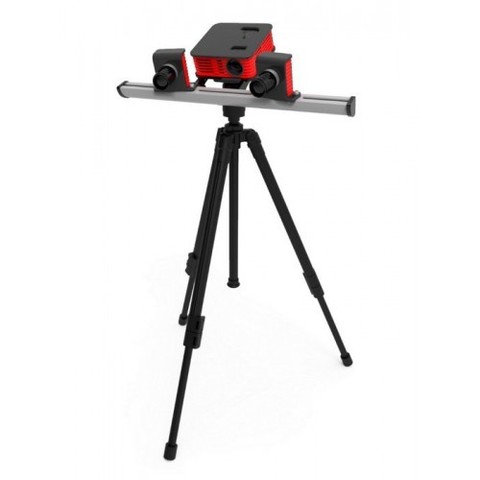

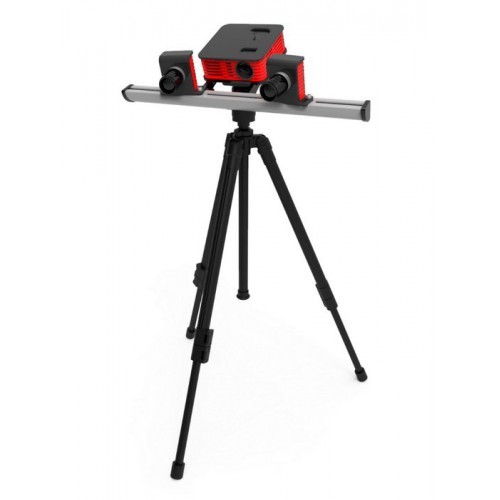

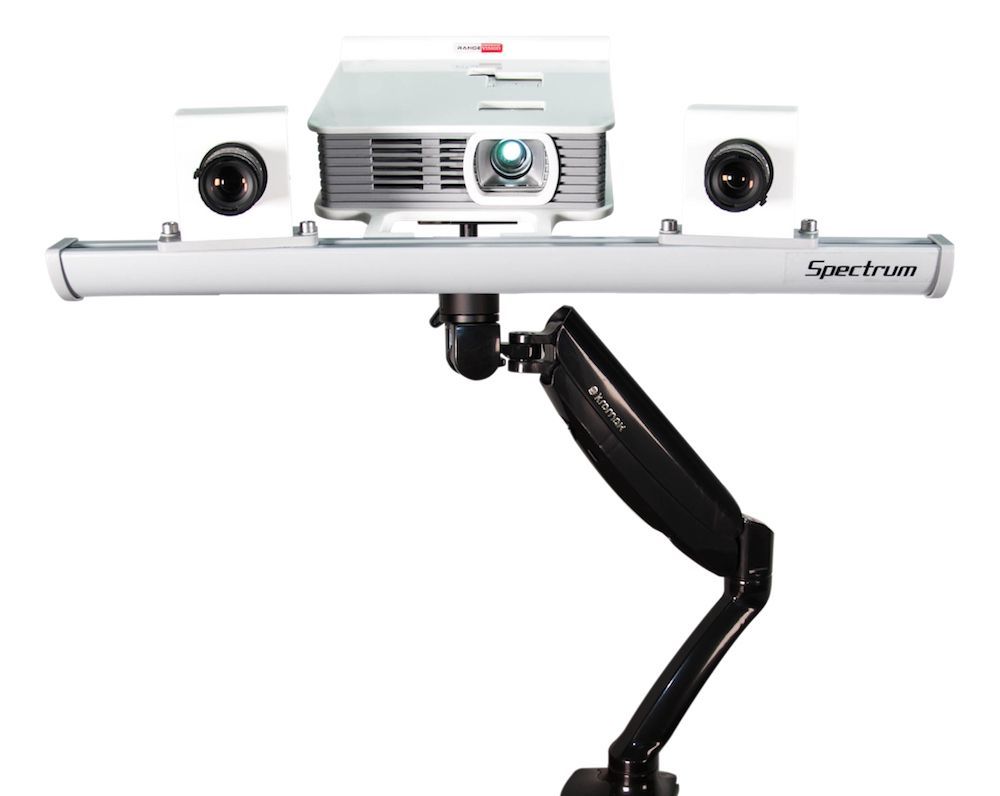

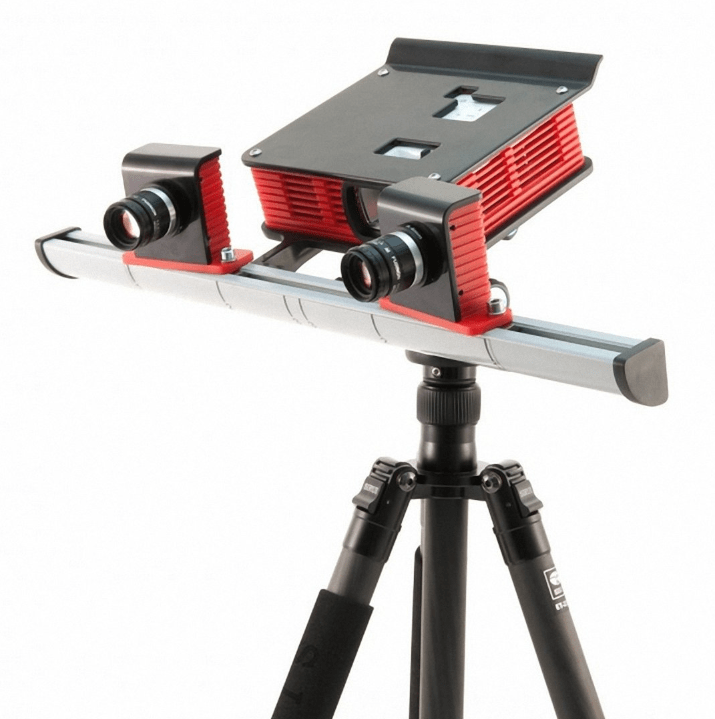

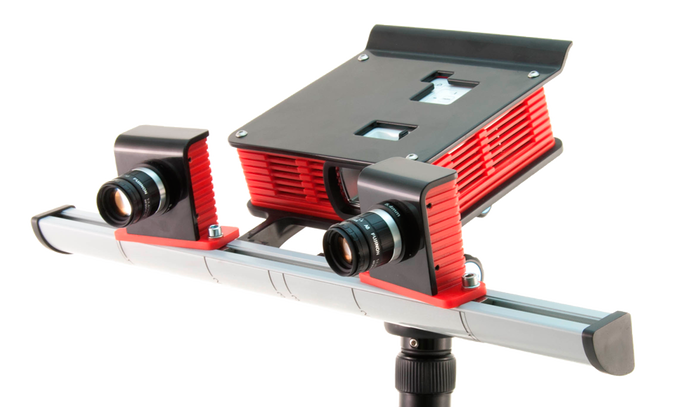

3D-сканер RangeVision Spectrum
Профессиональный 3D-сканер RangeVision Spectrum в полной комплектации представляет собой стационарную оптическую систему промышленного класса. Данный прибор разработан для высокоточной оцифровки объектов сложной геометрической формы. В основе работы сканера лежит метод оптической триангуляции и технология структурированного подсвета, что гарантирует получение плотного облака точек с минимальной погрешностью.
Особенности и преимущества
- Точность сканирования до 0.04 мм.
- Три настраиваемые зоны сканирования.
- Камеры высокого разрешения 3.1 Мп.
- Автоматизация с поворотным столом.
- Бессрочная лицензия RangeVision ScanCenter.
Описание
Профессиональный оптический 3D-сканер RangeVision Spectrum (полная комплектация)
Универсальное метрологическое решение высокого разрешения на базе технологии структурированного подсвета для точного реверс-инжиниринга и контроля геометрии.
Технические характеристики (Метрологический паспорт)
| Параметр | Значение |
|---|---|
| Технология сканирования | Структурированный подсвет |
| Разрешение матриц камер | 3.1 Мп (две цветные камеры) |
| 3D-точность | До 0.04 мм (в зависимости от зоны) |
| 3D-разрешение | 0.05 мм — 0.25 мм |
| Количество зон сканирования | 3 зоны (перенастраиваемая оптика) |
| Размеры оцифруемых объектов | От 1 см до 3 метров |
| Рабочее расстояние | 300 мм / 600 мм / 1000 мм |
| Экспорт форматов | STL, OBJ, PLY |
Три зоны сканирования: абсолютная универсальность

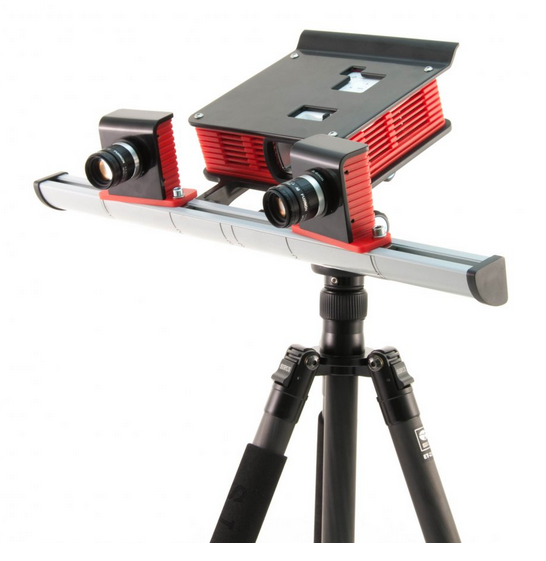

Оптическая система оснащена механизмом быстрой перенастройки объективов. Один сканер полноценно заменяет три отдельных устройства метрологического контроля:
- Зона 1 (Миниатюрная): Оптимизирована для объектов от 1 до 10 см. Применяется для оцифровки ювелирных изделий, мелких деталей механизмов и элементов крепежа с максимальной детализацией.
- Зона 2 (Средняя): Предназначена для предметов от 10 см до 1 метра. Идеально подходит для реверс-инжиниринга деталей промышленного оборудования, элементов кузова и предметов искусства.
- Зона 3 (Крупная): Разработана для объектов от 1 до 3 метров. Позволяет сканировать крупногабаритные узлы автомобилей, элементы интерьера и археологические памятники.
Преимущества полной комплектации
Полная версия RangeVision Spectrum поставляется в готовом к работе виде и включает профессиональные аксессуары для автоматизации метрологического процесса:
- Автоматический поворотный стол: Синхронизирован со сканирующим модулем через программное обеспечение. Он обеспечивает автоматическое вращение объекта, существенно сокращая время съемки и выполняя сшивку сканов в режиме реального времени. Грузоподъемность стола составляет до 20 кг.

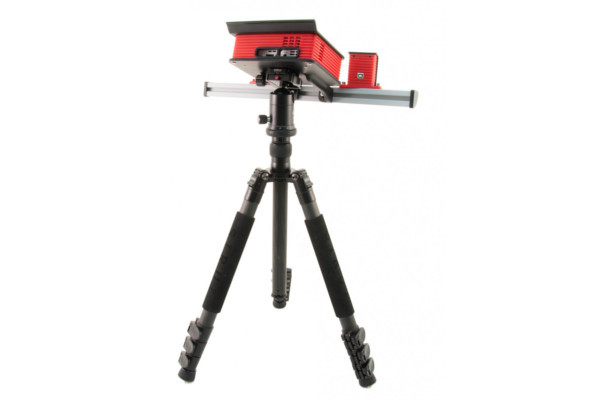

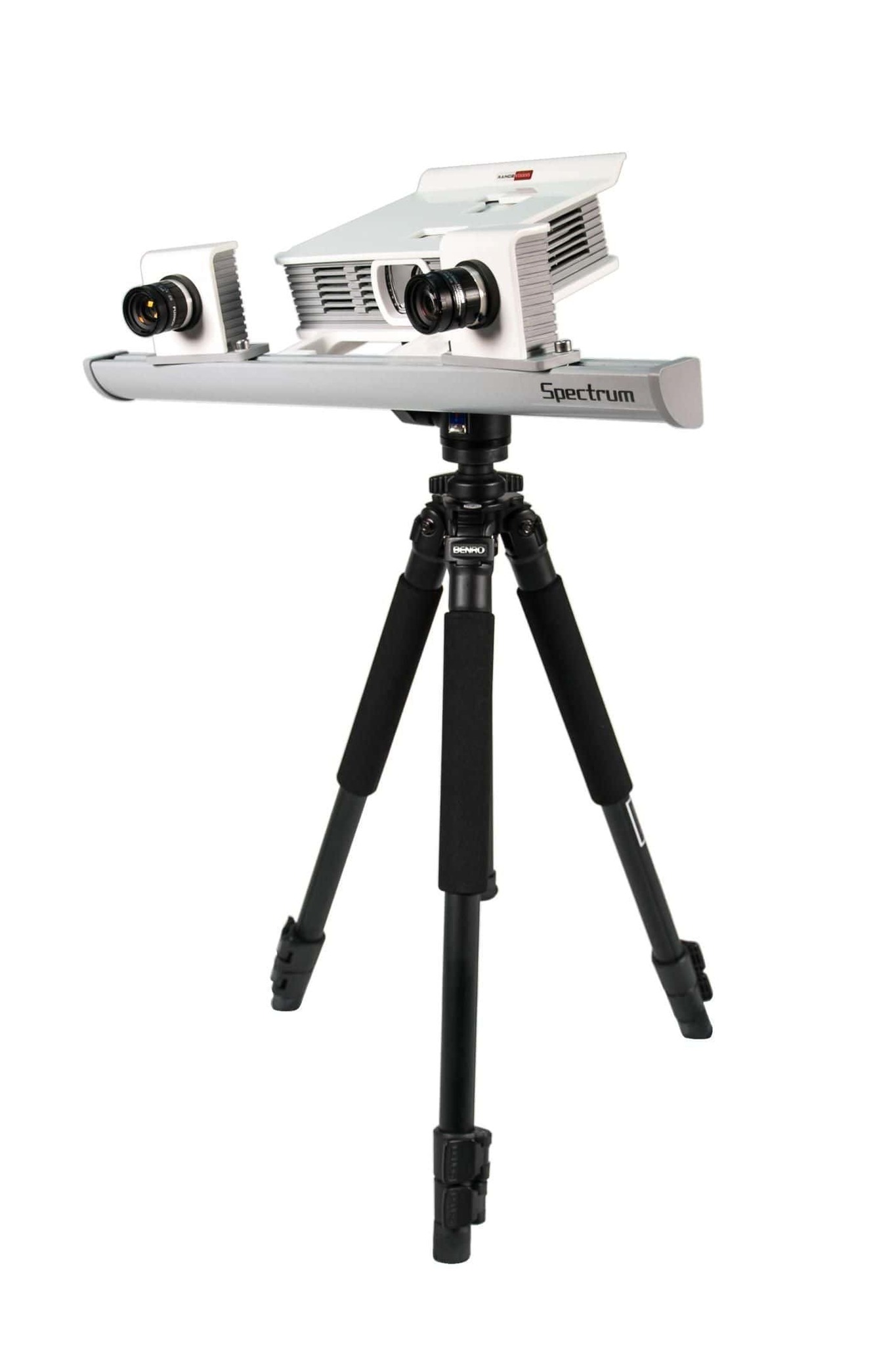

- Профессиональный штатив: Обеспечивает жесткую фиксацию сканирующей головы, полностью нивелируя вибрации, что критически важно для сохранения точности в 0.04 мм.

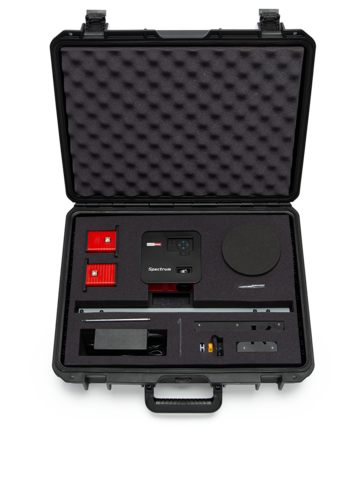

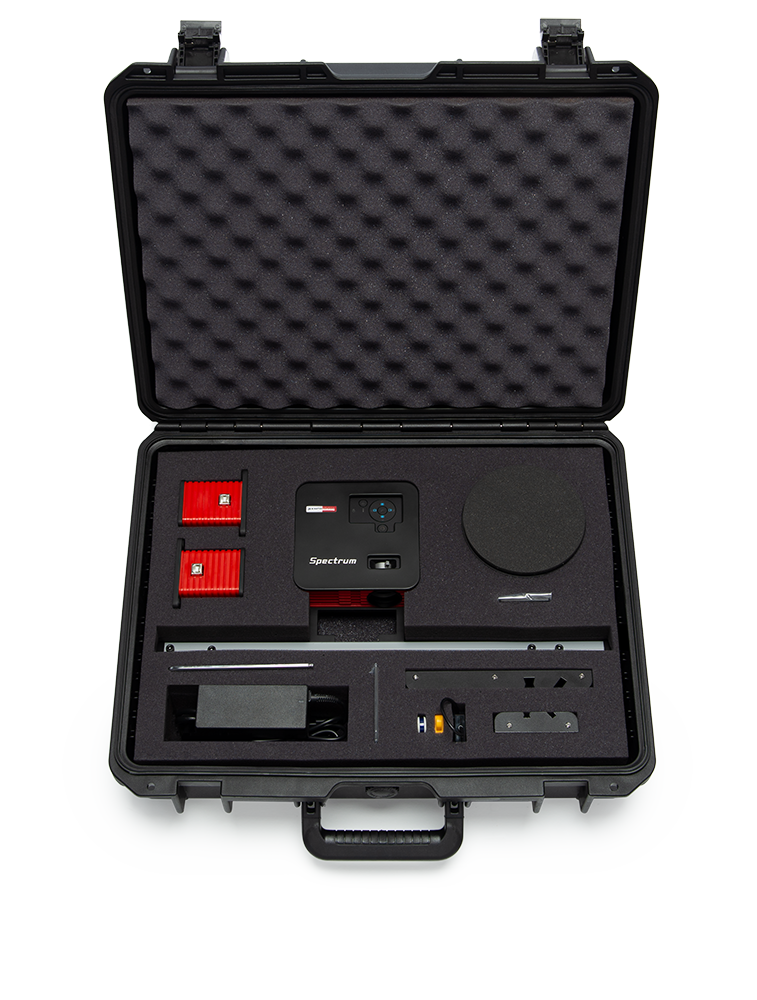

- Защитный кейс: Прочный транспортировочный кейс с ложементом защищает оптику и калибровочные поля от механических повреждений и температурных воздействий при выездном контроле.
Программное обеспечение RangeVision ScanCenter
В комплекте поставляется фирменное ПО RangeVision ScanCenter с бессрочной лицензией и бесплатными обновлениями. Программа содержит передовые математические алгоритмы обработки данных:
- Автоматическая сшивка фрагментов по геометрии, маркерам или на поворотном столе.
- Функция автоматического заполнения пустот и сглаживания полигональной сетки.
- Инструменты для выравнивания модели в системе координат детали (системы CAD).
- Прямой экспорт готовой замкнутой полигональной модели для 3D-печати или последующего обратного проектирования.
Характеристики
| Бренд | RangeVision |
| Поддерживаемые форматы файлов | PLY, STL, OBJ |
| Гарантия | 6 месяцев |
| Мин. область сканирования | 133x100x100 мм |
| Максимальная область сканирования | 520 × 390 × 390 мм |
| Точность сканирования | до 0.04 мм |
| Источник света | Светодиодная подсветка |
| Страна производитель | Россия |
| Технология сканирования | Оптическая структурированный подсвет |
| Вес нетто | 7 кг |
| Габариты упаковки | 400x400x400 мм |
| Вес брутто | 13 кг |
| Габариты устройства | 450x100x200 мм |
| Совместимые ОС | Windows 7/8/10 64bit |
| Минимальная область сканирования | 133x100x100 мм |
| Поворотный стол | Поддерживается / поставляется в комплекте |
| Видеокарта | Видео карта с выходом на 2-й монитор |
| Процессор | Не ниже Intel Core i3/i5 1.8 GHz (Broadwell-based) |
| Оперативная память | Не менее 8 ГБ |
| Сканирование текстур | Да |
| Разрешение камер | 3,1 мп. |
| Количество камер | 2 шт. |
| Интерфейс подключения | HDMI |
| Другое | 3 свободных USB-порта |
| Максимальная зона сканирования | 520x390x390 мм |
| Программное обеспечение | RangeVision ScanCenter |

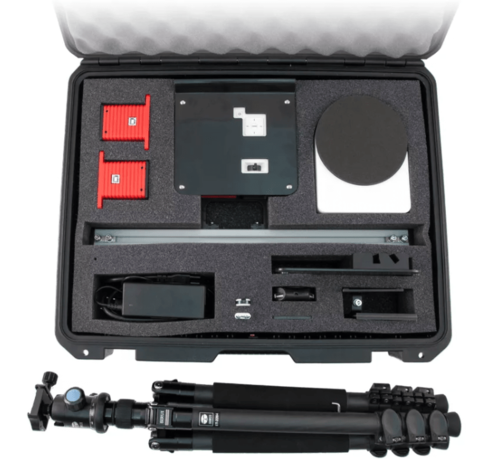

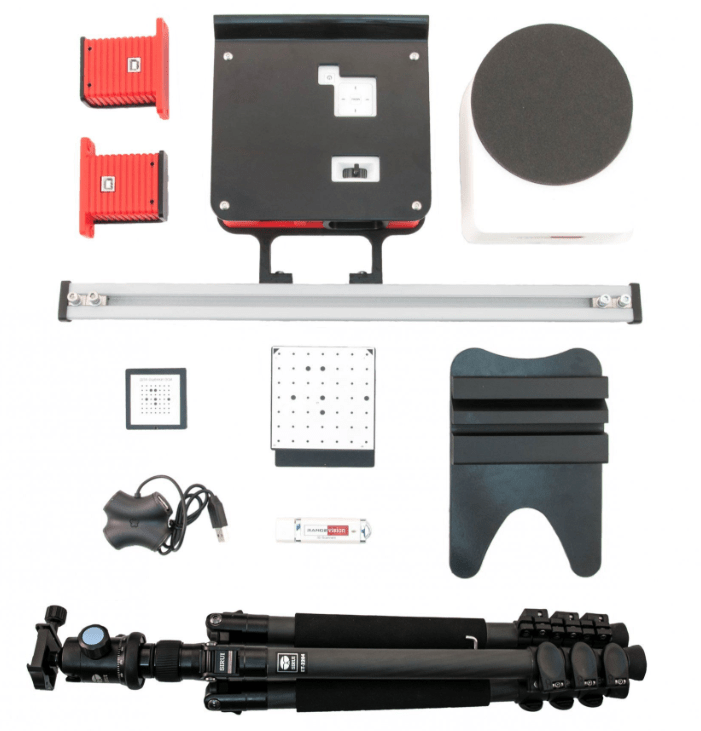

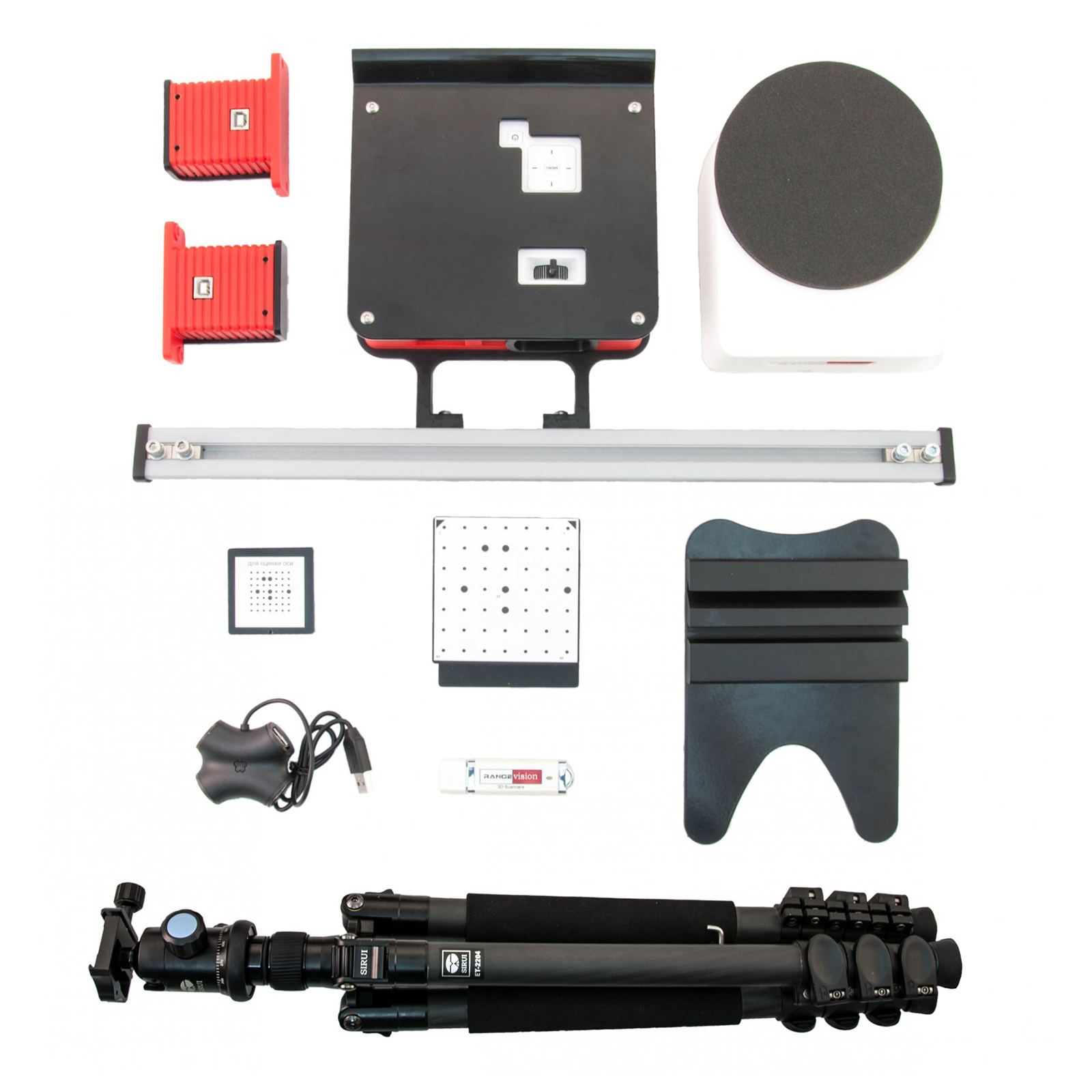

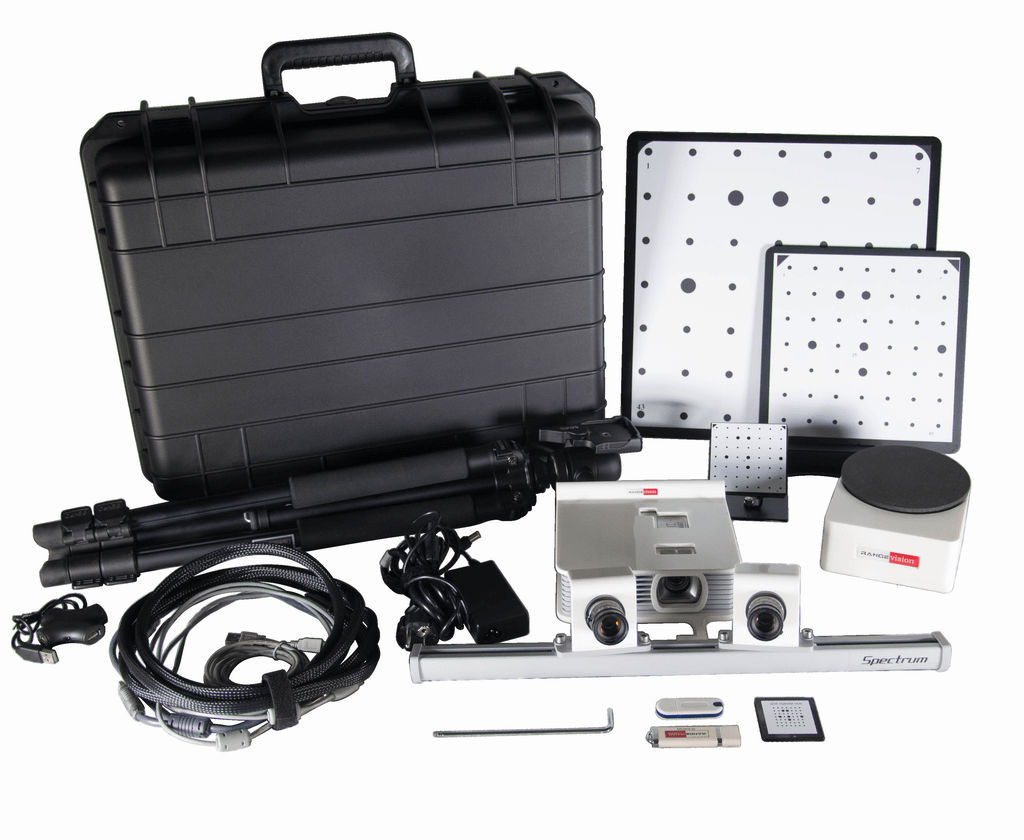

Комплектация
| Название | Описание | Количество |
|---|---|---|

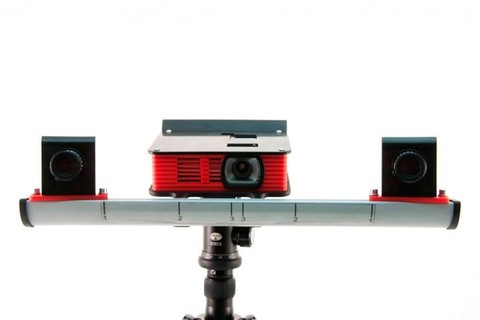

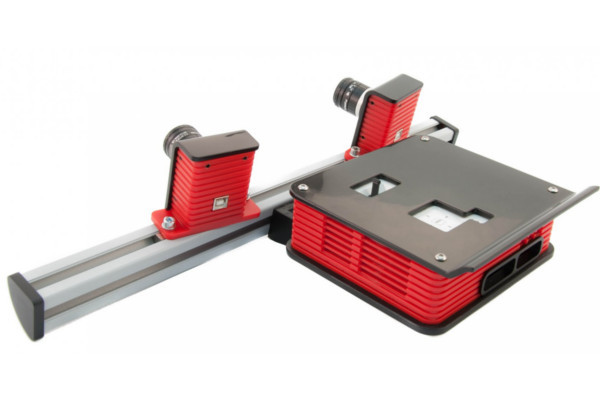

| Сканирующий модуль | Оптический блок с двухкамерной системой 3.1 Мп и светодиодным проектором структурированного подсвета. | 1 шт. |
| Автоматический поворотный стол | Синхронизированный поворотный диск с грузоподъемностью до 20 кг для автоматической оцифровки. | 1 шт. |
| Профессиональный штатив | Устойчивый штатив с регулировкой высоты и поворотной головкой для надежной фиксации сканера. | 1 шт. |
| Комплект калибровочных полей | Набор эталонных пластин на жесткой основе с нанесенной матовой сеткой для калибровки 3 зон сканирования. | 1 комплект |

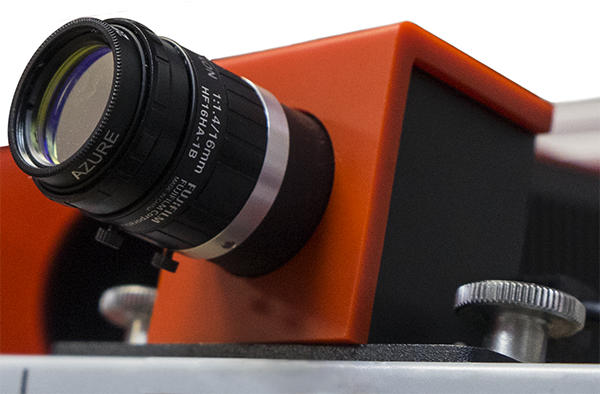

| Комплект объективов | Сменная оптика с фиксированным фокусным расстоянием для настройки под разные области сканирования. | 1 комплект |
| Программное обеспечение RangeVision ScanCenter | Лицензионный ключ активации фирменного ПО (бессрочная лицензия с бесплатными обновлениями). | 1 шт. |
| Кабели коммутации | Комплект интерфейсных кабелей USB 3.0 и кабелей питания для подключения к ПК и сети. | 1 комплект |
| Защитный кейс | Жесткий противоударный транспортировочный кейс с внутренним ложементом из вспененного материала. | 1 шт. |
Инструкция, руководство
Краткое руководство пользователя по эксплуатации 3D-сканера RangeVision Spectrum
1. Распаковка и подготовка оборудования
Извлеките сканирующий модуль, штатив и аксессуары из защитного кейса. Установите профессиональный штатив на ровную, устойчивую поверхность, исключающую вибрации. Закрепите сканирующий модуль на головке штатива. Подключите интерфейсные кабели к портам USB 3.0 персонального компьютера. Подключите блоки питания сканера и автоматического поворотного стола к сети переменного тока.
2. Настройка оптических зон

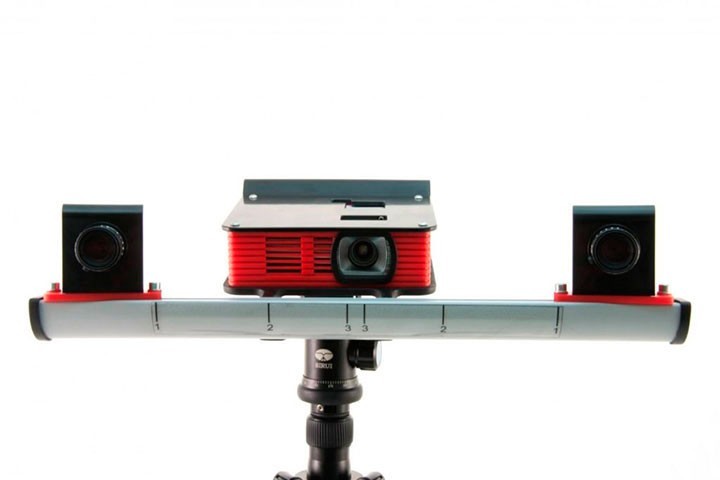

В зависимости от габаритов оцифруемой детали выберите одну из 3 зон сканирования. Установите соответствующую пару объективов на камеры сканирующего модуля. Отрегулируйте углы наклона камер согласно маркировке на корпусе устройства для обеспечения пересечения оптических осей в требуемой рабочей области.
3. Калибровка оптической системы
Запустите программное обеспечение RangeVision ScanCenter. Расположите соответствующее выбранной зоне калибровочное поле на поворотный стол или специальную подставку. Следуя пошаговым инструкциям мастера калибровки в ПО, выполните серию снимков калибровочной плиты под разными углами. Программа автоматически рассчитает параметры искажения линз и геометрию системы, подтвердив достижение метрологической точности до 0.04 мм.
4. Процесс сканирования
Поместите объект измерения в центр автоматического поворотного стола. Настройте яркость проектора структурированного подсвета в интерфейсе программы, избегая сильных пересветов и глубоких теней на поверхности детали. Задайте количество шагов вращения стола (оптимально — от 8 до 16 для полного оборота). Запустите цикл автоматического сканирования. Программа выполнит съемку и автоматическую сшивку фрагментов облака точек.
5. Постобработка и экспорт данных
После завершения сканирования со всех ракурсов используйте встроенные инструменты RangeVision ScanCenter для удаления шумов и фоновых поверхностей (например, плоскости стола). Выполните финальную глобальную оптимизацию для точного выравнивания всех полигональных фрагментов. Запустите алгоритм построения единой триангуляционной сетки (триангуляция). При необходимости примените функцию заполнения отверстий. Экспортируйте готовую 3D-модель в международные измерительные форматы STL, OBJ или PLY для дальнейшей работы в системах CAD.
Сравнение моделей
| Характеристика | RangeVision Spectrum (Полная комплектация) | Shining 3D EinScan-SP V2 | Thor3D Calibry Mini |
|---|---|---|---|
| Технология сканирования | Оптический структурированный подсвет | Оптический структурированный подсвет (белый свет) | Оптический структурированный подсвет (синий светодиод) |
| Разрешение камер | 3.1 Мп | 1.3 Мп | 2.0 Мп |
| Максимальная 3D-точность | До 0.04 мм | До 0.05 мм | До 0.07 мм |
| Универсальность (Зоны сканирования) | 3 зоны сканирования (перенастраиваемая оптика) | 1 фиксированная зона сканирования | 1 фиксированная зона сканирования |
| Режим работы поворотного стола | Автоматический, синхронизированный (до 20 кг) | Автоматический, синхронизированный (до 5 кг) | Не синхронизирован (ручной режим захвата) |
| Тип исполнения системы | Стационарный штативный модульный комплекс | Настольный моноблочный сканер | Ручной портативный 3D-сканер |
| Программное обеспечение | RangeVision ScanCenter (бессрочная лицензия) | EXScan S (бессрочная лицензия) | Calibry Nest (бессрочная лицензия) |
