Ortur Laser Master 2 обзор: большой лазер небольшой мощности

27.10.2021
Комментариев: 0

Ortur Laser Master 2

Ortur Laser Master 2 – простой и доступный лазерный гравер и резак, который не проделает большой дыры в вашем бюджете. И в нашей планете.

Лазеры – это же круто! Даже сегодня в них всё еще есть что-то научно-фантастическое, это как бы технология, которая используется только в лабораториях, в крайнем случае на заводах или применяется в каком-то супер-пупер космическом оружии. Но вообще-то это не так.

Взять, например, Ortur Laser Master 2. Простой и доступный лазерный резак и гравер, хотя и выделяющийся среди товарищей размерами. Рабочая зона 400 × 430 мм – это достаточно места, чтобы покреативить или реализовать действительно крупные проекты.

Аппарат предлагается в трех вариантах мощности – 7 Вт, 15 Вт или 20 Вт. Ясно, что его сразу же заметили на своих радарах все заинтересованные стороны.

Мы изучили модель мощностью 15 Вт, своего рода середину между возможностями и ценой, но мы также коснемся и других версий, их преимуществ и того, какую из них вам следует выбрать в зависимости от ваших потребностей.

Поскольку это один из наиболее популярных существующих сегодня бюджетных лазерных граверов, мы постарались выяснить, насколько же он хорош, и расскажем, на что на этот раз сподобились в компании Ortur.

Вердикт

ПЛЮСЫ

  • Очень бюджетный
  • Большая рабочая зона
  • Со сборкой справится даже начинающий

МИНУСЫ

  • Вводящая в заблуждение информация о мощности
  • Ограниченная режущая способность
  • Укорененный метод проб и ошибок

Ortur Laser Master 2 может стать мощным инструментом, как только вы его правильно настроите.

Этот большой бюджетный лазерный гравер – один из самых популярных среди любителей делать вещи своими руками, да и вообще среди мастеров лазерного дела во всем мире. Несущую раму можно заказать с диодной лазерной головкой мощностью 7, 10 или 20 Вт.

Для бюджетного лазерного гравера 400 × 430 мм – довольно большая рабочая зона, которая предоставляет множество возможностей, но Ortur сдержан относительно выходной мощностью лазера, независимо от того, какую версию вы выберете. Фактическая мощность составляет всего около 5 Вт (для версий 15 Вт и 20 Вт и только 1,5 Вт для лазерной головки мощностью 7 Вт), что может быть ограничением, если вы в основном режете.

Гравировка и травление – это то, где Laser Master 2 блистает, но вам придется прибегнуть к методу проб и ошибок, пока вы не найдете правильную настройку для каждого материала. Впрочем, благодаря низкой цене и большой рабочей площади Ortur Laser Master 2 делает лазерную гравировку более доступной, даже если в ней отсутствуют ключевые функции, которые есть у более дорогих аппаратов – например, фильтрация воздуха, закрытый корпус и дистанционное управление.

Техническая сторона

Кто не был сразу очарован лазерами с тех пор, как увидел и услышал в детстве в «Звездных войнах» эти «пиу-пиу»? Хотя мы всё еще на расстоянии многих световых лет от того, чтобы доставать из кобуры бластеры или уничтожить планеты, лазеры в последние годы стали довольно популярны среди любителей мастерить и серьезных производителей.

Мы, конечно, говорим о лазерных резаках и граверах. Для этого обычно используются три типа лазеров: диодные, углекислотные и волоконные.

ДИОДНЫЙ ЛАЗЕР

У Ortur Laser Master 2 работает диодный лазер, то есть лазерный луч генерируется путем преобразования электрической энергии в фотоны (свет) с помощью лазерного диода. Это похоже на излучение светодиода, только значительно более сфокусированное. Такая технология наиболее часто используется сегодня в бюджетных лазерных граверах по ряду причин: она, безусловно, самая дешевая, решение обладает длительным сроком службы, компактными размерами, его просто транспортировать и легко монтировать на самых разных установках. Поэтому такой лазер идеален для 3D-принтеров «сделай сам» 3 в 1.

Как и их волоконные или углекислотные родственники, диодные лазеры классифицируются по мощности, при этом эмпирическое правило таково: чем больше ватт, тем больше сила реза. Однако мощность, которую часто рекламируют производители диодных лазерных установок, вводит в заблуждение. Взять, например, Ortur Laser Master 2. У него есть варианты на 7, 15 и 20 Вт. Однако большинство публики не знает, что на самом деле это относится только к мощности, поступающей в лазерную головку, а не к фактической мощности на выходе.

К тому же, при генерации фотонов выделяется тепло, что приводит к потере мощности. Короче говоря, фактическая мощность диодного лазера составляет лишь малую часть заявленной. Максимальная физическая мощность одного лазерного диода равна примерно 10 Вт, т.е. вообще любой диодный лазер, независимо от того, как он рекламируется, будет иметь мощность менее 10 Вт.

Для ясности: CO2-лазеры действительно гравируют с заявленной мощностью. Если углубиться в сайт производителя, то можно найти, что выходная мощность Laser Master 2 на самом деле составляет ~1,5 Вт, 4,5 Вт и 5,5 Вт в зависимости от версии.

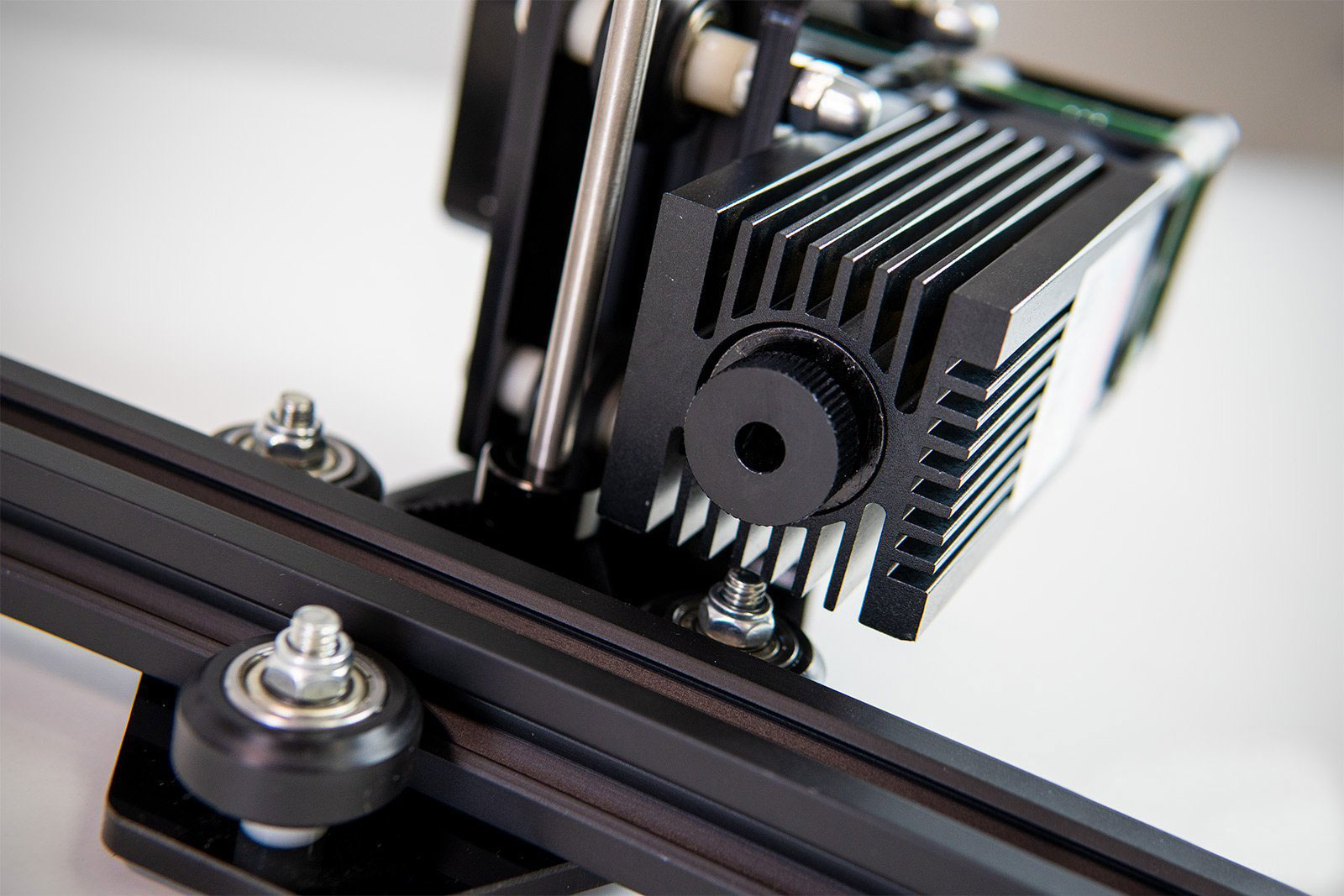

Всё прочно и надежно. фото all3dp.com

Это, надо полагать, намного меньше, чем вы ожидали, но это важно знать при покупке такого аппарата. Однако мощности достаточно, чтобы выполнять тонкую гравировку и даже резку, если вы правильно всё настроите. Ниже мы подробнее рассмотрим имеющиеся возможности.

Помимо выходной мощности, именно точность пикселей характеризует достойный лазерный гравер. Имея по умолчанию точность в 300 точек на дюйм (около 0,81 мкм) Ortur может вырезать и гравировать тонкие вещи; вам остается только вручную сфокусировать диод.

РАМА

Да, вам может показаться, что вы ограничены мощностью Ortur, но вы никак не можете этого сказать в отношении рабочего пространства. Площадка гравировки 400 × 430 мм – это большая площадка, такую нечасто встретишь среди бюджетных лазерных граверов, хотя некоторые конкуренты и предлагают что-то подобное.

Площадка гравировки установлена в раме из алюминиевых направляющих 20 × 20 мм, использовано еще немного акрила для ножек, креплений и панели управления. Для выравнивания рамы в каждом углу есть прочные металлические скобы. Экструдированная головка 20 × 20 мм перемещается вверх и вниз по оси Y с помощью шагового двигателя и зубчатых ремней. Как и в любой портальной системе с ременным приводом, правильное натяжение ремней – залог хороших результатов.

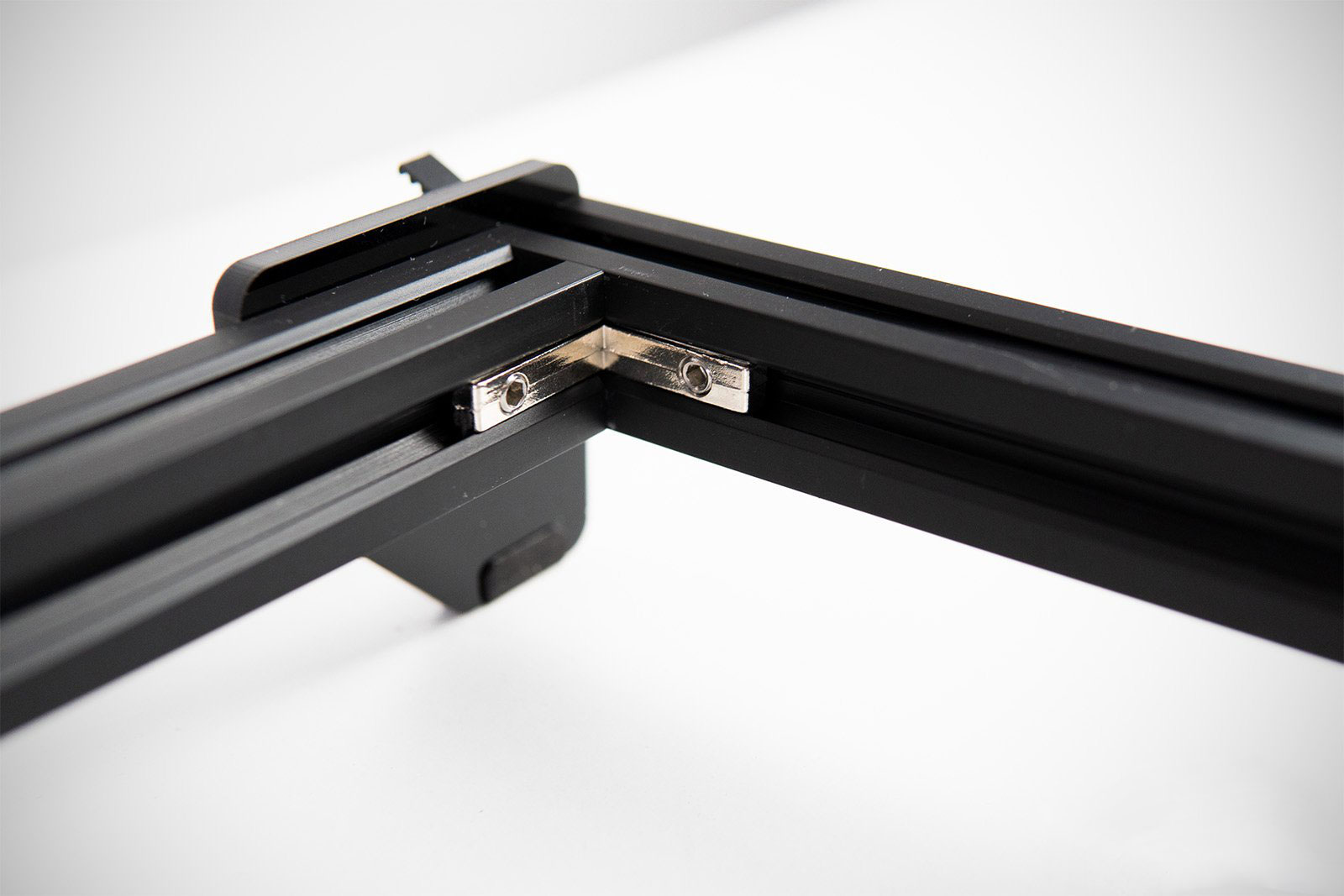

Чтобы всё было ровно – угловые скобы. фото all3dp.com

Чтобы не допустить рассинхронизации ремней и кареток, на обоих подшипниках Ortur установлен шатун, обеспечивающий синхронизацию вала по оси Y и его выравнивание даже на высокой скорости.

Если вы работаете с 3D-печатью или режете с помощью ЧПУ, вы можете со скепсисом отнестись к конструкции Ortur с точки зрения жесткости и надежности, но, поскольку сопротивление материала здесь отсутствует, единственная нагрузка на раму – это фактическое движение головки. Пока аппарат стоит на твердой поверхности, она отлично держится даже на максимальной скорости 3000 мм/мин. Если у вас случайно под рукой оказался 3D-принтер, вы можете напечатать для Laser Master 2 еще  несколько завинчивающихся ножек – для пущей стойкости.

ЭЛЕКТРОНИКА

Не только скелет Ortur способен выдерживать высокие скорости. Laser Master 2 обладает и достаточной для этого умственной силой.

Его мозг – это интегрированная 32-битная материнская плата STM32, способная работать на скорости 921 600 бод (в данном случае бит в секунду). Это позволяет поддерживать высокую точность даже на головокружительных скоростях, а контроллер имеет еще и ряд внутренних технологий безопасности, которые помогают снизить риск неприятностей.

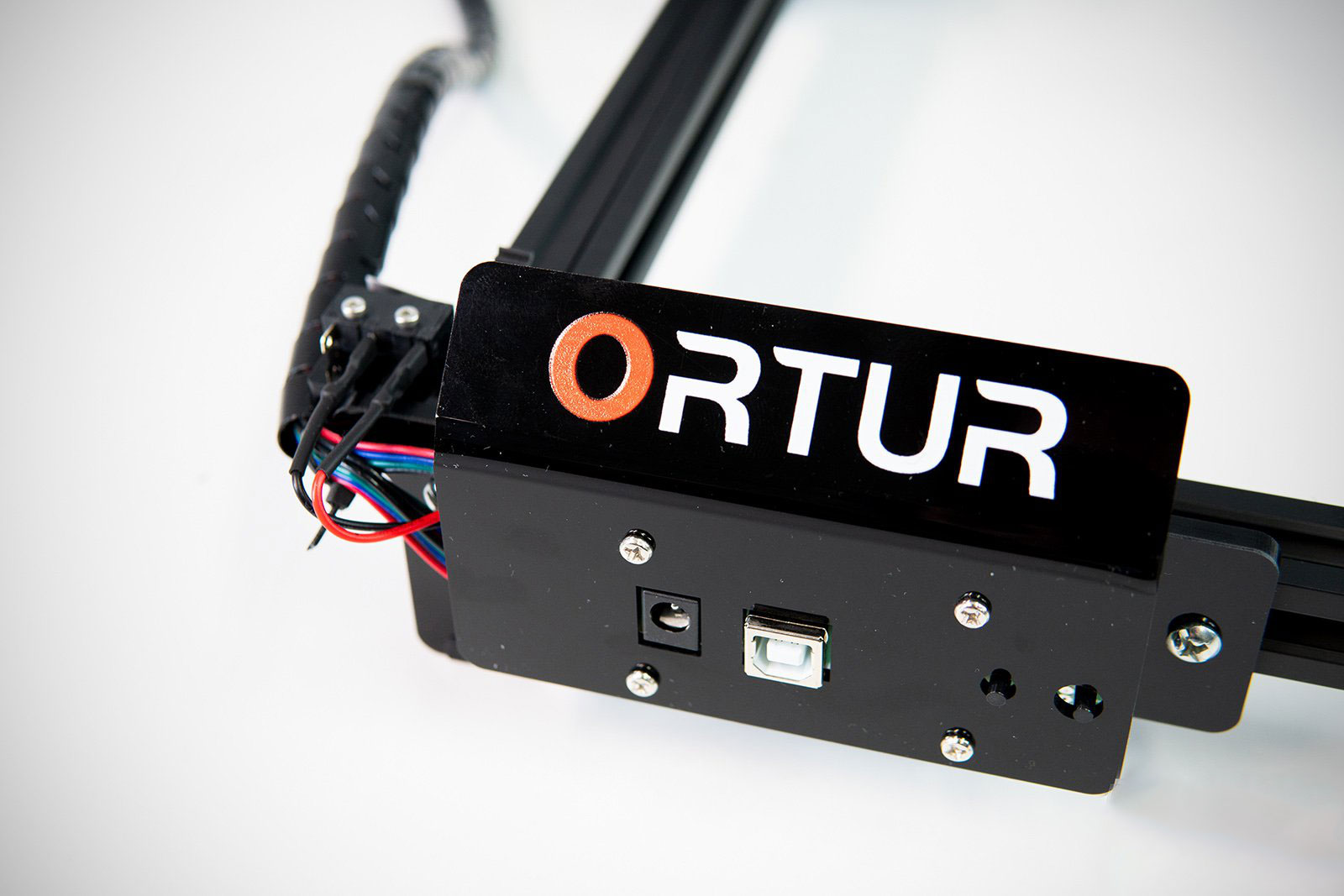

Являются ли кнопки включения и сброса пользовательским интерфейсом? Пожалуй, да. фото all3dp.com

Начать с того, что на плате есть встроенный датчик ускорения, который автоматически отключит лазер, если аппарат начнут двигать, опрокинут его или как-нибудь еще ему помешают. Ortur также автоматически выключится, если он слишком долго неактивен или если отсоединить кабель USB.

Хотя эти функции хороши с точки зрения безопасности, последняя может раздражать, так как требует, чтобы ваш компьютер постоянно был занят Ortur. Учитывая его огромную рабочую зону, на Ortur вполне могут попасть гравировальные работы на десятки часов, и тогда ваш компьютер на какое-то время станет бесполезен, а то и вреден (часами сидеть у расплавленного филамента не стоит!). Однако существуют некоторые продвинутые обходные пути, такие как использование Raspberry Pi и Octoprint, позволяющие установить камеру и удаленно контролировать процесс.

Программное обеспечение

Вместе с Laser Master 2 не предлагается фирменного лазерного ПО. Вместо этого Ortur рекомендует использовать либо популярную бесплатную программу для лазерной резки с открытым исходным кодом LaserGRBL (Windows), либо программу для лазерной резки премиум-класса LightBurn (Windows, MacOS, Linux). Обе работают онлайн, LightBurn можно бесплатно потестировать 30 дней или сразу выложить $40 за полный доступ на двух компьютерах.

Мы попробовали и ту, и другую, но, поскольку LaserGRBL бесплатная (в конце концов, мы рассматриваем бюджетный лазерный гравер) и со всеми жизненно важными функциями, то решили в ее пользу. В основном.

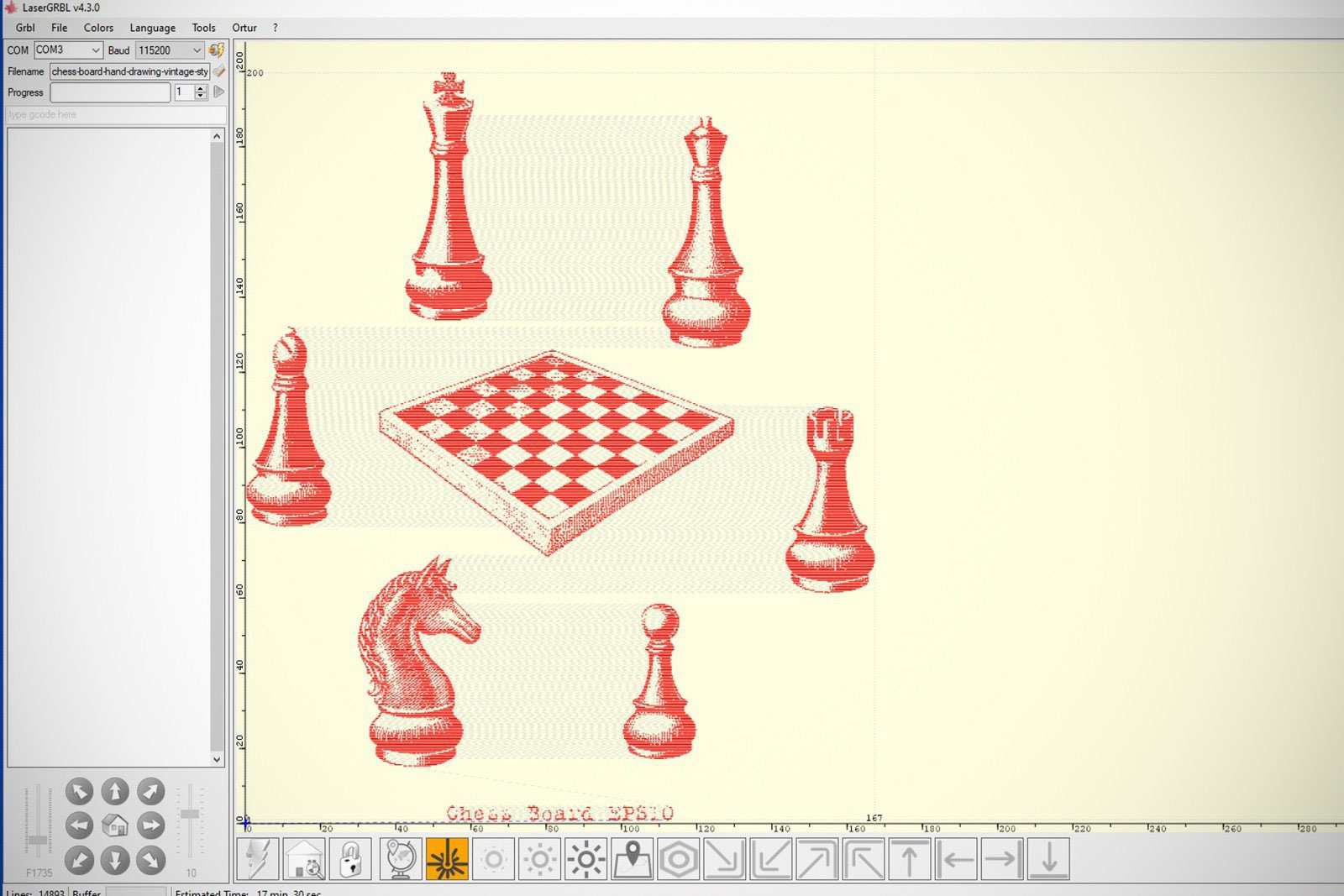

LaserGRBL в действии – следить за процессом можно с ноутбука, только не отключайте USB. фото all3dp.com

С помощью LaserGRBL вы можете загрузить изображение, внести некоторые коррективы в освещение, контрастность и уровень белого, а также выбрать один из пяти вариантов гравировки: сглаживание, векторизация или более редкие – по осевым линиям, сквозную и межстрочную трассировку. Однако, в отличие от LightBurn, здесь нет встроенного редактора, поэтому, если вы хотите создавать собственные текстовые шаблоны или векторизовать изображения, вам придется переключаться на программу редактирования изображений, например Inkscape (тоже бесплатную).

Подготовка работы на LaserGRBL.

Когда дело доходит до настройки мощности и скорости лазера в соответствии с материалом, Ortur выдает некий набор справочных значений, а в профиле Ortur для LaserGRBL уже есть множество дефолтных параметров для различных поверхностей. К сожалению, оказалось, что большинство готовых настроек слишком быстрые или недостаточно мощные. Иными словами, вам придется немного поэкспериментировать, чтобы подобрать настройки под конкретный материал. Но в целом открытая программа LaserGRB довольно проста, делает все что нужно и предоставляет базовые функции для гравировки или резки.

LightBurn, помимо прочего, имеет еще и редактор изображений

Если же вы хотите немного большей универсальности и утонченности, более лаконичного интерфейса и возможностей апгрейда вроде камеры наблюдения и у вас есть немного свободных денег, мы бы рекомендовали LightBurn. В долгосрочной перспективе это облегчает некоторые процедуры и обеспечивает больший контроль, но выбор здесь в конечном счете зависит от личных предпочтений.

Сборка и безопасность

СОБЕРИ ЭТО

Прежде чем вы наденете пижонские защитные очки и включите лазер, вам нужно собрать раму. Если стойка с лазерной головкой поставляется целиком, то вот рама, и особенно ремни для оси Y, нуждаются в правильном выравнивании и жизненно важны для успешной и точной лазерной обработки.

Рама собирается с помощью четырех угловых скоб, обеспечивающих жесткость, которая нужна, чтобы головка носилась по рабочей зоне со скоростью до 3000 мм/мин, а ремни натягиваются вручную и плотно фиксируются гайкой и шайбой. Немного предварительной подготовки никогда не повредит, но каким бы ни был ваш уровень мастерства, у вас не должно возникнуть проблем со сборкой Ortur, не может уйти на это более 30 минут. Если же вы все-таки столкнулись с проблемой, то в интернете есть масса учебных пособий и руководств.

После того как рама стала совсем квадратной и готовой к работе, нужно сфокусировать лазерный диод. Пора надевать очки. Опять же, в интернете есть бесчисленное множество подробных практических руководств, суть которых такова: крутите ручку, пока не получите точку. Самую маленькую точку. Чтобы получить нужное фокусное расстояние можно регулировать высоту, устанавливая лазерную головку в разных положениях в зависимости от размера лазерного модуля и высоты объекта. У нас была версия на 15 Вт с фокусным расстоянием около 55 мм.

БЕРЕГИ ПРИРОДУ

В наше время все беспокоятся об окружающей среде. Для разнообразия мы поговорим не о глобальном потеплении и таянии полярных шапок, а о среде, в которой будет трудиться ваш лазер. Прежде всего, убедитесь, что рабочая поверхность не возражает против некоторых следов от лазера и, что более важно, ставьте лазер в хорошо проветриваемом месте, так как Laser Master 2 не имеет вентиляции, корпуса и фильтрации воздуха.

К сожалению, дым и запах сгоревшего материала сопровождают этот процесс всегда, и, хотя при работе с деревом вы можете почувствовать некоторые приятные запахи костра, нужно постараться свести всё это к минимуму, особенно при работе с материалами, дающими токсичные испарения, такими как кожа, акрил и не только.

К счастью, у большинства из нас, наверно, теперь где-то валяется маска FFP2/K95 (спасибо ковиду), которую мы посоветовали бы надевать в помещении с работающим лазером, если вы там долго находитесь. А если вы хотите выйти на новый уровень, то для Ortur Laser Master 2 спроектированы самодельные вентиляционные системы, которыми вы можете его оснастить. В зависимости от вашей конструкции мы бы даже порекомендовали когда-нибудь организовать какой-нибудь корпус.

И последнее, но очень важное: при работе с лазером ВСЕГДА надевайте прилагаемые очки. Даже если вы не смотрите прямо на источник света. В идеале – выходите из комнаты во время резки или гравировки любых материалов и не подпускайте к работающему аппарату коллег, друзей или членов семьи.

Пора зажигать лазер

ГРАВИРОВКА

Работа с Ortur Laser Master 2 требует в определенной мере метода проб и ошибок. Притом, что производитель предоставляет таблицу с перечислением различных материалов и соответствующей мощности и скорости лазера, мы обнаружили, что большинство рекомендаций неверны.

Возьмем, к примеру, гравировку по дереву, вероятно, самую распространенную вещь. Для гравировки по цельному дереву Ortur рекомендует скорость 3000 мм/мин и 100% мощности лазера, что, по крайней мере по нашему опыту, слишком быстро и оставляет поверхность почти девственной. Именно здесь вам нужно разработать свою собственную кривую обучения настройкам и поэкспериментировать с различными комбинациями.

К сожалению, это будет означать, что вы проделаете массу тестовых запусков и истратите кучу (почти буквально) материала, прежде чем сможете получить удовлетворительный результат. Если это дешевая фанера, это одно дело. Если это дорогая кожа, одежда, редкое дерево или вообще всё, что вам дорого, это может быть довольно огорчительно, не говоря уж о цене.

Мы выяснили, что, как правило, дерево лучше гравировать на скорости 1000–1500 мм/мин. И мы в основном использовали лазер на полную мощность, для каждого материала мы меняли только скорость.

Как только вы определитесь с правильными настройками, Laser Master 2 начнет выдавать отличный результат. В принципе, диодный лазер может гравировать самые разные материалы, кроме прозрачных и металлических поверхностей. В ходе тестирования мы перепробовали массу дерева, холст, картонные коробки, кожу, кожзаменитель и анодированный металл задней панели iPhone. Имейте в виду, что некоторые материалы нуждаются в небольшой доработке, например в тонком слое горчицы (да-да, горчицы) в качестве химического реактива для травления металла с покрытием. После ряда попыток нам в большинстве случаев удавалось добиться повторяемости приемлемых результатов.

РЕЗКА

Laser Master 2 может гравировать бесконечно, но как насчет его режущих способностей? Как правило, серьезный лазерный резак оснащен CO2-лазером и имеет мощность не менее 30 Вт. К сожалению, нехватка мощности лазера у Laser Master 2 очевидна при резке чего угодно, кроме картона.

Настроив фокусировку как можно точнее и сделав несколько проходов, вы сможете разрезать довольно много материалов, таких как тонкая фанера и акрил, кожа и холст. Правда, результаты будут не такими точными, как после CO2-лазера K40, и вполне очевидно, что такая задача не для Ortur.

Если собираетесь использовать Laser Master 2 главным образом для резки, мы бы рекомендовали оснастить его пневмосистемой Air Assist. Это простая DIY-конструкция, которую можно найти, например, на Thingiverse, в разделе про сопла, напечатать и подключить трубкой к воздушному насосу. Это улучшит точность резки, так как сгоревшие частицы будут сдуваться, теоретически позволяя лазеру резать быстрее и тоньше и предохраняя края от спекания.

Стоит ли оно того?

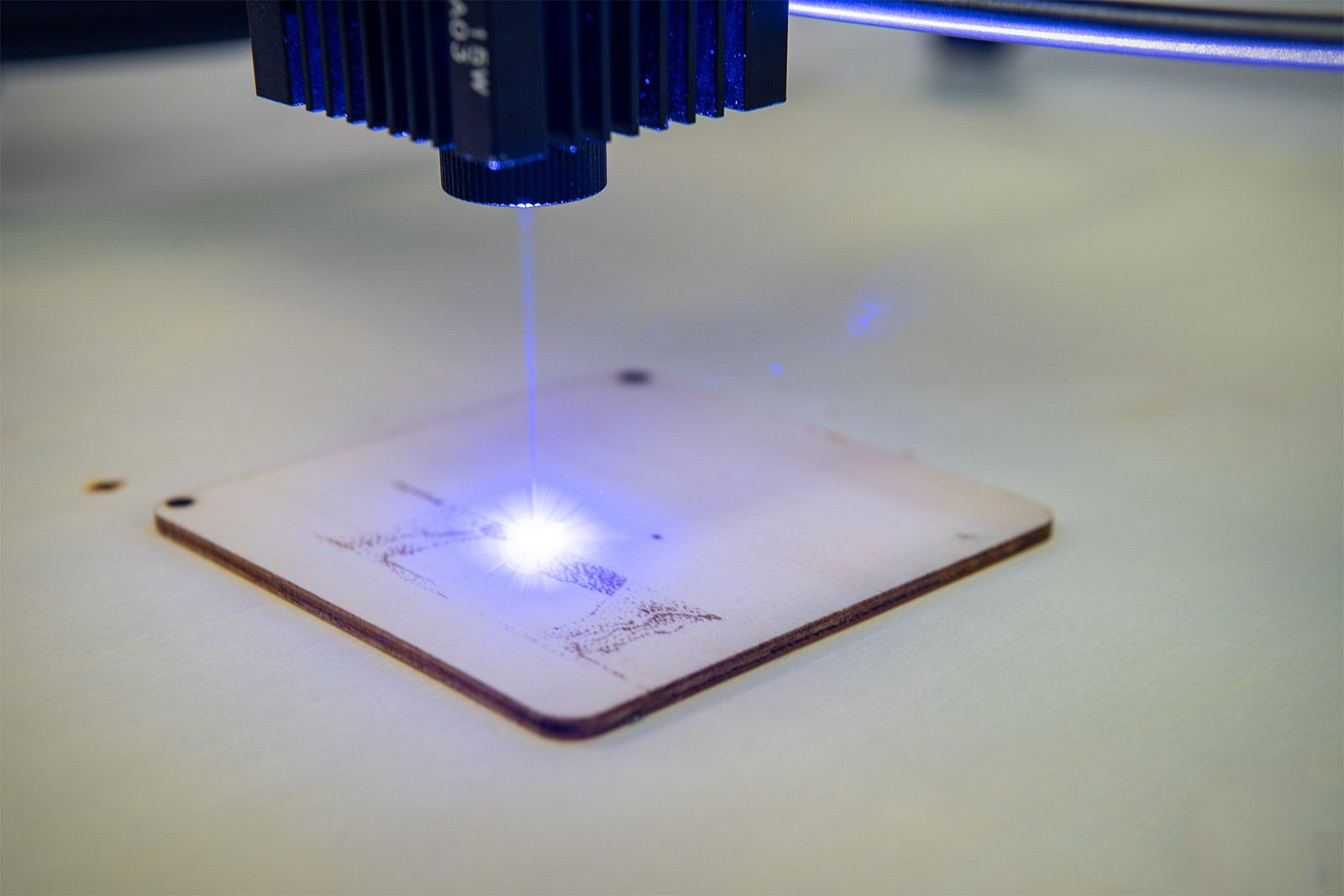

Фокус – на приговор. фото all3dp.com

Если вы хотите за небольшие деньги попасть в мир лазеров, – это отличная точка входа. Хотя диодные лазеры по мощности и рядом не стояли со своими собратьями, работающими на других технологиях (причем их мощность даже меньше, чем рекламируется), они открывают целый мир возможностей, особенно если вы хотите гравировать.

Благодаря большой рабочей площади 400 × 430 мм, простоте сборки и эксплуатации, а также качеству производимых гравюр, в этом наш аппарат подходит для лазерных мастеров и энтузиастов всех уровней квалификации. Его упрощенная конструкция обеспечивает надежность и универсальность, но только не надо ожидать, что за пару дней вы научитесь делать безупречные гравюры – это потребует немало проб и ошибок. Несмотря на то, что Ortur предлагает обширный перечень настроек для работы Laser Master 2 с самыми разными материалами, вам придется поэкспериментировать.

В зависимости от того, какую версию аппарата вы выберете, резка на Ortur Laser Master 2 возможна, но ограничена тонкими материалами, такими как бумага, картон, тонкая фанера и т.п. Для тех, кто планирует в основном резать, мы бы порекомендовали выбрать версию мощностью 20 Вт и оснастить ее самодельным наддувом, а еще лучше – более мощным резаком на CO2-лазере.

Для всех остальных Ortur является отличным пополнением мастерской и должен помочь в реализации многих проектов.

Особенности

ВЫБЕРИ СВОЕ ОРУЖИЕ

При покупке Laser Master 2 можно выбрать три лазерных модуля – на 7, 15 и 20 Вт. Естественно, самый мощный будет самым дорогим, но вы, возможно, не захотите тратить лишнее на не слишком перспективные потуги при резке.

Ни один из этих лазеров не в состоянии разрушить город или даже приблизиться к возможностям промышленных резаков, и стоит отметить, что указанная мощность является входной величиной и не отражается на выходе. Диодные лазеры рассеивают много избыточного тепла, в результате чего фактическая мощность составляет около 1,5, 4,5 и 5,5 Вт в зависимости от версии.

После некоторых ухищрений версия мощностью 20 Вт (она же 5,5 Вт) способна гравировать металл, но если вы просто хотите гравировать простые изображения на бумаге или картоне, то 7 Вт справятся с этим вполне. Так что на самом деле сначала неплохо было бы понять, что вы хотите делать, а потом куда-то идти или на что-то нажимать, чтобы купить.

А еще фокусное расстояние лазеров можно регулировать с помощью модулей, и это дает дополнительное пространство для экспериментов и гибкости в решениях.

БОЛЬШОЕ РАБОЧЕЕ ПРОСТРАНСТВО

При размерах 400 × 430 мм пространство, на котором оперирует Ortur Laser Master 2, значительно больше, чем вы обычно ожидаете получить по этой цене. Это делает его подходящим для работы с широким спектром объектов, предоставляя очень неплохие возможности. По одной только этой причине нельзя недооценивать его размеры.

ЛЕГКАЯ, ПРОСТАЯ КОНСТРУКЦИЯ

Состоящий из простой квадратной алюминиевой рамы Laser Master 2 выполнен в освежающе упрощенной манере. Такой подход дает два основных преимущества: значительное рабочее пространство и малый вес. При массе менее 4 кг всю машину целиком можно без проблем переносить, перемещать и хранить, да и процесс сборки у нее элементарный. Тут как бы нет ничего необычного, зато как практично!

БЕЗОПАСНОСТЬ

Шутки о том, что лазером можно плавить целые континенты, не очень уместны. Очевидно, что к работе с лазером следует относиться серьезно. У Laser Master 2 есть пара встроенных решений безопасности, которые помогают снизить риск несчастных случаев. Во-первых, есть акселерометр, который улавливает любое неестественное движение рамы и автоматически выключает лазер, если что-то почувствует. Кроме того, если лазерная головка перестанет двигаться из-за отключения от компьютера или USB, лазер тоже выключится, что поможет уберечь от пожара.

СОВМЕСТИМОСТЬ С ПРОГРАММАМИ

Программного обеспечения с Ortur Laser Master 2 бесплатно не предлагается, но у него прошивка GRBL, поэтому он будет работать с бесплатными инструментами, такими как LaserGRBL. Если вы действительно хотите заплатить за программное обеспечение (а некоторые считают, что для качественных результатов это более чем необходимо), то аппарат совместим с LightBurn.

32-БИТНАЯ МАТЕРИНСКАЯ ПЛАТА

Благодаря мощной 32-битной плате Laser Master 2 работа с выбранным вами материалом становится быстрее, проще и плавнее.

Технические характеристики

ОБЩИЕ

  • Год выпуска: 2020
  • Сборка: неполная
  • Производитель: Ortur

ПАРАМЕТРЫ ЛАЗЕРНОЙ ГРАВИРОВКИ

  • Рабочая зона: 400 × 430 мм
  • Глубина рабочей зоны: N/A
  • Неограниченная рабочая зона: N/A
  • Тип лазера: диодный
  • Входная мощность: 7 Вт, 15 Вт, 20 Вт
  • Выходная мощность: 1,5 Вт, 4,5 Вт, 5,5 Вт
  • Фокус: регулируемый
  • Фокусное расстояние: 55 мм для лазерных модулей мощностью 15 Вт и 20 Вт; 58 мм для лазерного модуля мощностью 7 Вт
  • Максимальная скорость перемещения: 3000 мм/мин
  • Максимальная высота материала: N/A
  • Камера: отсутствует

МАТЕРИАЛЫ

  • Резка и гравировка: (в зависимости от лазерного модуля) бумага, картон, холст, фанера, кожа и т.п.
  • Только гравировка: (в зависимости от лазерного модуля) цельная древесина, анодированный/покрытый металл, плитка и т.п.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

  • Рекомендуемые программы: LaserGRBL (Win), LightBURN (Win/MacOS/Linux)
  • Форматы файлов: NC, BMP, JPG, PNG, DXF и т.д.
  • Интерфейс: USB

РАЗМЕРЫ И МАССА

  • Размеры рамы: 595 × 220 × 130 мм
  • Масса: ~4 кг
27.10.2021
