Обзор 2019 Phrozen Shuffle (XL) – Убойная печать

16.10.2019
3D-принтер
Комментариев: 0

Обзор 2019 Phrozen Shuffle (XL) – Убойная печать

Принтеры Phrozen Shuffle и Phrozen Shuffle XL – это блестящее качество печати, хотя и не без проблем. Предлагаем вам обзор, который поможет разобраться, нужно ли их покупать.

Сегмент настольных полимерных 3D-принтеров в последние годы взошел яркой звездой благодаря компании Formlabs, проложившей путь своим Form 1, и благодаря успешным машинам, такими как Peopoly Moai и Anycubic Photon, которые вывели формат в люди.

Еще одна компания, которая предлагает подобные решения, но работала как бы исподтишка, – это Phrozen. Тайваньский производитель был успешен на тайваньской же краудфаундинговой платформе FlyingV и одновременно на Kickstarter в своих прошлых попытках с запуском светодиодных 3D-принтеров.

Последний проект Phrozen – Phrozen Make – это настольный светодиодный 3D-принтер, который обещал скорость, отсутствие проводов и совместимость со сторонними материалами. После того как в феврале этого года он был разослан тем, кто сдавал на него деньги, фирма быстро переключилась на разработку кое-чего более крупного и солидного. А именно, на Phrozen Shuffle и Phrozen Shuffle XL, которые она продает уже напрямую со своего сайта, а также через дилеров.

Помимо ставшей уже обязательным удобством ванночки с ФЭП-пленкой, Phrozen Shuffle может похвастаться запатентованным оптическим движком ParaLED. Особо стоит отметить LED-матрицу, которая имеет разрешение 2K при диагонали 5,5 дюйма, и именно под нее оптимизирован ParaLED, который облучает ее оптимальным образом. Это должно проявляться в более чистой и быстрой печати.

За то короткое время, которое мы его испытывали, Phrozen Shuffle потряс нас неописуемым качеством печати (которое само по себе достойно какого-нибудь отдельного термина), а также поверг нас в задумчивость по поводу упущенных в этом решении возможностей.

Вердикт

Если поставить их рядом,
 то почти нет разницы между Phrozen Shuffle и Phrozen Shuffle XL

Если поставить их рядом,
 то почти нет разницы между Phrozen Shuffle и Phrozen Shuffle XL

ПЛЮСЫ

  • Практичность и внешний вид
  • Стабильная, высококачественная печать
  • Доступная по сравнению с аналогами цена

МИНУСЫ

  • Непонятные конструкторские решения
  • Шум
  • Скудная документация
  • Путаный интерфейс и цикл работы в целом

Мы слышали восторженные отзывы о солидности Phrozen Shuffle и качестве его распечаток – пока он не попал к нам в руки. Установлено два обстоятельства: это массивный зверь, который выдает детализированный звездный результат; множество разочарований от интерфейса, программы и процесса заставляют нас воздержаться от того, чтобы рекомендовать его всем пользователям.

Техническая сторона

Взгляд внутрь Phrozen Shuffle:
шариковинтовая передача и двойная направляющая

Взгляд внутрь Phrozen Shuffle:
шариковинтовая передача и двойная направляющая

Есть некая ирония в том, что данный сегмент рынка настольных 3D-принтеров разогревается сейчас на том, что не требует никакого нагрева. Мы, понятное дело, говорим о 3D-принтерах, которые работают с полимерами, о SLA (стереолитографии) в самом широком смысле, и любимым оружием соперников на этом поле брани являются УФ-лампы и HD LCD-экраны, на которые они светят.

В Phrozen Shuffle используется ответвление технологии SLA для 3D-печати, известное как маскированная стереолитография (MSLA). Собственно, LCD-экран с высокой плотностью пикселей расположен между имеющей прозрачное дно ванночкой с полимером и массивом светодиодов, излучающих в ультрафиолетовом диапазоне. 3D-модель преобразуется в набор снимков своих слоев, которые отображаются в виде маски на LCD-экране.

Ванночка с прозрачным дном для полимера в Phrozen Shuffle.
За ней – 2K LCD-экран на 5,5 дюйма

Ванночка с прозрачным дном для полимера в Phrozen Shuffle.
За ней – 2K LCD-экран на 5,5 дюйма

Ультрафиолет светит сквозь маску заданное количество секунд, фиксируя слой полимера на рабочей платформе, которая потом сдвигается на толщину слоя. Процесс повторяется для всех слоев.

Это можно сравнить с технологией 3D-печати DLP (цифровой обработки света) – в том, что слой отображается одновременно. Только вместо сложных и дорогих проекторов DLP используются такие дешевые штуки, как LCD-экраны и УФ-светодиоды, что сделало метод популярным среди производителей настольных 3D-принтеров, конкурирующих в бюджетном секторе.

В ближайшее время мы, скорее всего, увидим разогрев в этом сегменте за счет тех производителей, которых обычно причисляют к разряду премиум, вроде Zortrax и Prusa Research: они попытаются не пройти мимо MSLA 3D-принтеров.

Приводная система и рабочая платформа Phrozen Shuffle.
Обратите внимание на винты по обеим сторонам –
они упрощают выравнивание

Приводная система и рабочая платформа Phrozen Shuffle.
Обратите внимание на винты по обеим сторонам –
они упрощают выравнивание

По сравнению с традиционной SLA 3D-печатью, когда используется лазер, трассирующий слой в полимер, MSLA обладает тем преимуществом, что скорость застывания каждого слоя одинакова. До тех пор пока количество слоев остается одинаковым, общая скорость печати будет одной и той же для любой детали.

Тут можно возразить, что SLA быстрее при печати мелких объектов, потому что лазер отрисовывает их просто моментально, не дожидаясь времени на застывание слоя. MSLA может противопоставить этому увеличение производительности в партиях.

Платформы печати Phrozen Shuffle и Phrozen Shuffle XL


Платформы печати Phrozen Shuffle и Phrozen Shuffle XL


В Phrozen Shuffle использован 2K LCD-экран на 5,5 дюйма, что, как мы предполагаем, подразумевает разрешение 2560 × 1440 пикселей. При печати на площади размером с экран смартфона в Phrozen заявляют о 47-микронном разрешении на XY, что даже меньше, чем лазерная точка у Formlabs Form 2, лидирующего десктопного конкурента.

При масштабировании до 8-дюймового экрана Phrozen Shuffle XL то же количество точек преобразуется в максимальное разрешение в горизонтальной плоскости, равное 85 микронам. Теоретически это возносит Phrozen Shuffle XL куда-то к вершинам Peopoly Moai, у которого точка 70 микрон.

Имея это в виду, мы уже в восхищении, и даже более «низкое» разрешение Shuffle XL дает поразительно детальный результат.

Тяжеловес

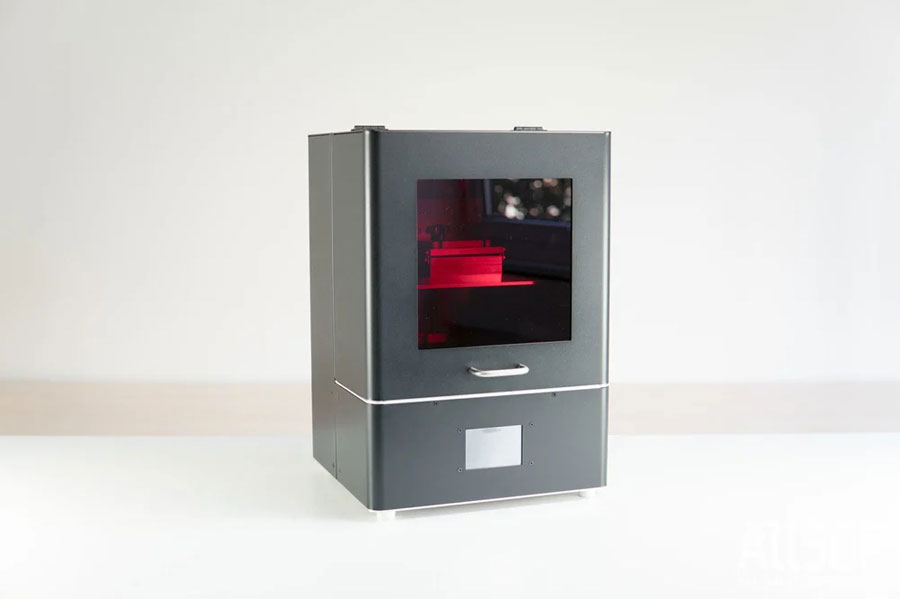

Мы – фанаты тяжеловесного, цельнометаллического дизайна
Phrozen Shuffle. На фото: Phrozen Shuffle XLМы – фанаты тяжеловесного, цельнометаллического дизайна
Phrozen Shuffle. На фото: Phrozen Shuffle XL

Выключенный Phrozen Shuffle – это величественная махина в черном порошковом покрытии с зачищенными алюминиевыми ребрами. Она выглядит деловито.

Противоположность профессиональному внешнему виду мастера, однако, являет собой омерзительная NanoDLP – программа управления принтерами Phrozen Shuffle и Shuffle XL. Восхитившись было при первой встрече с Phrozen Shuffle, вы сталкиваетесь со старинным розовато-лиловым экраном загрузки с расползающимися оттенками красного и сиреневого, а далее вас поджидает навигация... Ну нехороша она: и иконки ее, и малюсенькие названия файлов ее, и по навигации в меню не попасть.

С точки зрения механики у Phrozen Shuffle есть самое главное, что должно быть у аппарата с одной направляющей, – это стойкость. В дополнение к управлению резьбовым стержнем или главным винтом, что для настольных 3D-принтеров обычно, Phrozen предлагает дополнительную точность за счет шарового винта. Кроме того, для жесткости и точности движения по оси Z здесь есть двойная линейная направляющая.

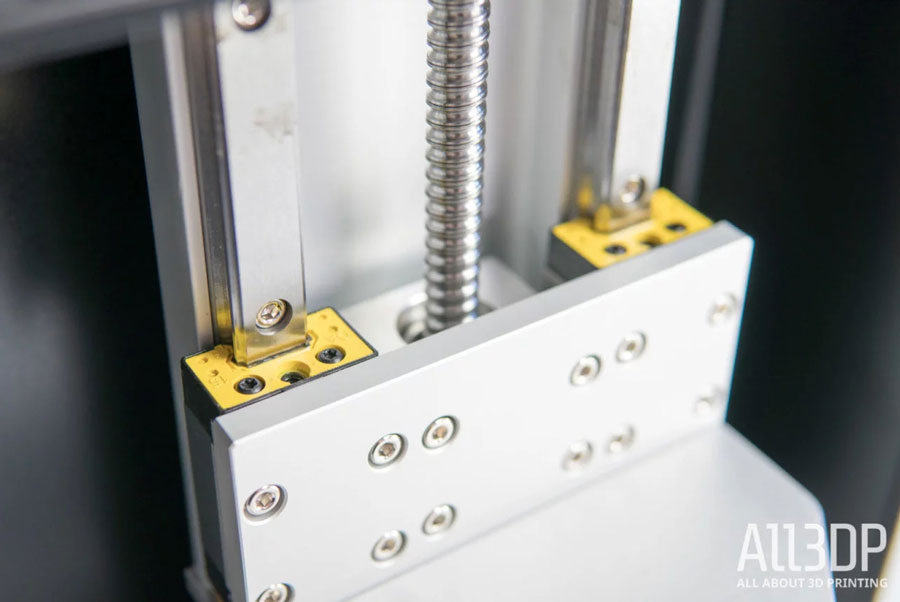

Рожденный для стойкости по оси Z

Рожденный для стойкости по оси Z

В процессе печати тут участвует ванночка с ФЭП-пленкой на дне, которая является своего рода обслуживаемым узлом. За те десятки часов, что мы испытывали Phrozen Shuffle и Phrozen Shuffle XL, на ФЭП не было замечено ни малейшей царапины, ни вмятины.

Если же пленку понадобится заменить – а сделать это когда-то придется, – это будет тривиально: сменный кусок пленки просто протягивается под винтами.

Внутреннюю работу Phrozen Shuffle снаружи можно хорошо рассмотреть, и возможно это будет при том условии, что вы подключите принтер к нему самому.

А как же! Запуск NanoDLP позволяет Shuffle действовать независимо, нарезая STL прямо на борту, что обеспечивается, по всей видимости, встроенным Raspberry Pi. Этот одноплатный компьютер, насколько мы понимаем, занимается здесь разжевыванием команд, которые подаются на материнскую плату Phrozen, а это подразумевает, что они должны быть все время между собой соединены. Чтобы всё это происходило, в комплекте с принтером идет до смешного короткий USB-кабель, который вставляется в опасно хрупкие разъемы с тыльной стороны агрегата.

Плакала наша гарантия... Блок питания MeanWell, обжимное соединение, Raspberry Pi и массив Phrozen ParaLED – вот сердце Shuffle



Плакала наша гарантия... Блок питания MeanWell, обжимное соединение, Raspberry Pi и массив Phrozen ParaLED – вот сердце Shuffle



Такое подключение, наверно, является следствием присутствия Pi, который расшифровывает 3D-модели через USB и сам, в свою очередь, подключен к материнской плате по USB. Но у Raspberry Pi четыре порта USB 2.0 в одном блоке, и внутри их обычным путем не соединить.

Все эти дела охлаждаются двумя массивными, исключительно громкими и постоянно работающими вентиляторами. Шум, который издает Phrozen Shuffle, эквивалентен шуму самолета, пролетающего на высоте 10 км.

Недоделанные процессы

Перед тем как начать печатать, вы должны включить принтер
в него самого

Перед тем как начать печатать, вы должны включить принтер
в него самого

Танцы с бубнами вокруг пользовательского интерфейса Phrozen Shuffle, чтобы настроить все как надо, оставили неизгладимое впечатление в наших сердцах.

Этот процесс подразумевает навигацию до подготовленного файла, сопоставление ему подготовленного профиля полимера, затем перенос всего этого на флешку, а с нее – в принтер. И это всё для того, чтобы снова выбрать файл в меню под названием Plates (так у Phrozen называются задания) и подтвердить, что, да, вы хотите это напечатать.

Как-то многовато лишних движений.

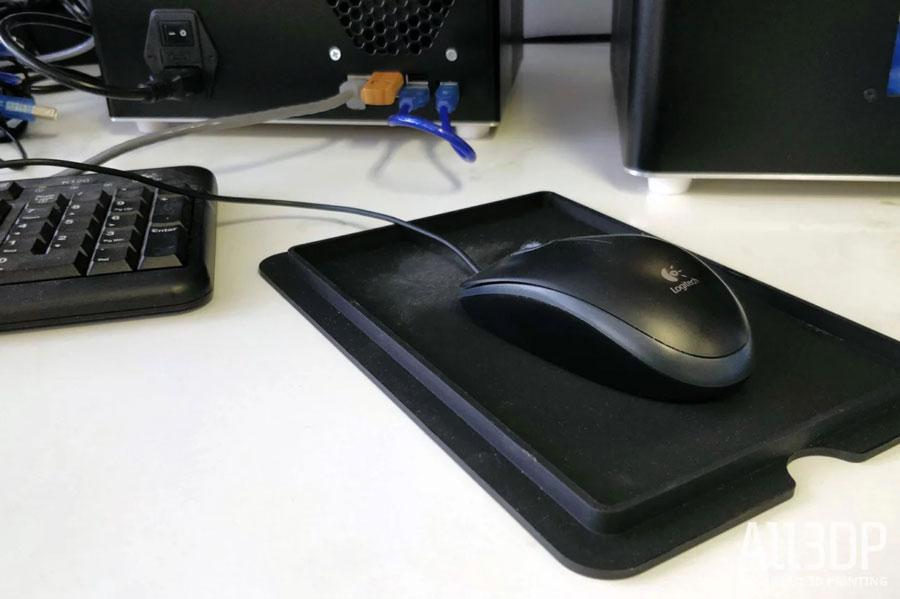

Крышка ванночки Shuffle XL –
очень недурственный коврик для мыши

Крышка ванночки Shuffle XL –
очень недурственный коврик для мыши

Похожая засада поджидает тогда, когда вы захотите использовать в работе какой-либо полимер, отличный от родного Phrozen, для которого уже настроены профили печати. Чтобы это преодолеть, нужно подключить Phrozen Shuffle в сеть по витой паре и ввести в браузере IP-адрес принтера (все, конечно, в одной сети).

Когда принтер в сети, через нее появляется доступ к его расширенным настройкам, и задания можно направлять непосредственно на аппарат (хотя мы бы это не советовали из-за огромного количества таймаутов и других ошибок, с которыми нам пришлось столкнуться). Через сеть можно настраивать и профиль под новый полимер.

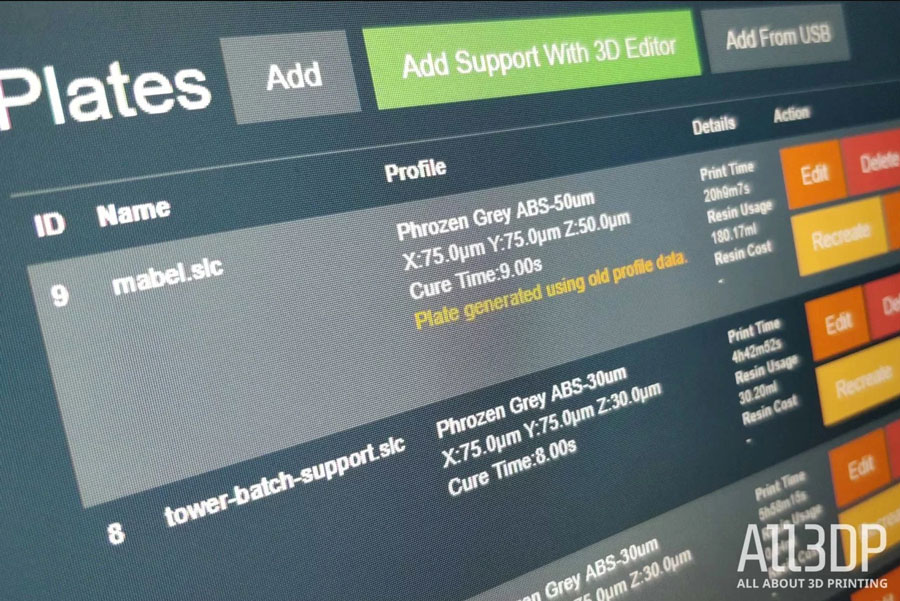

Так выглядит веб-интерфейс Phrozen NanoDLP,
когда принтер подключен к локальной сети

Так выглядит веб-интерфейс Phrozen NanoDLP,
когда принтер подключен к локальной сети

Инструкция по эксплуатации Phrozen (защищенная от кого-то паролем) указывает на переменные, которые можно менять для создания нового профиля полимера, но ничего не говорит о том, что они делают и как можно было бы подобрать правильные значения. Подбор этих значений методом проб и ошибок может занять немало времени, потому что нужно уловить, как полимер фиксируется в зависимости от времени экспозиции.

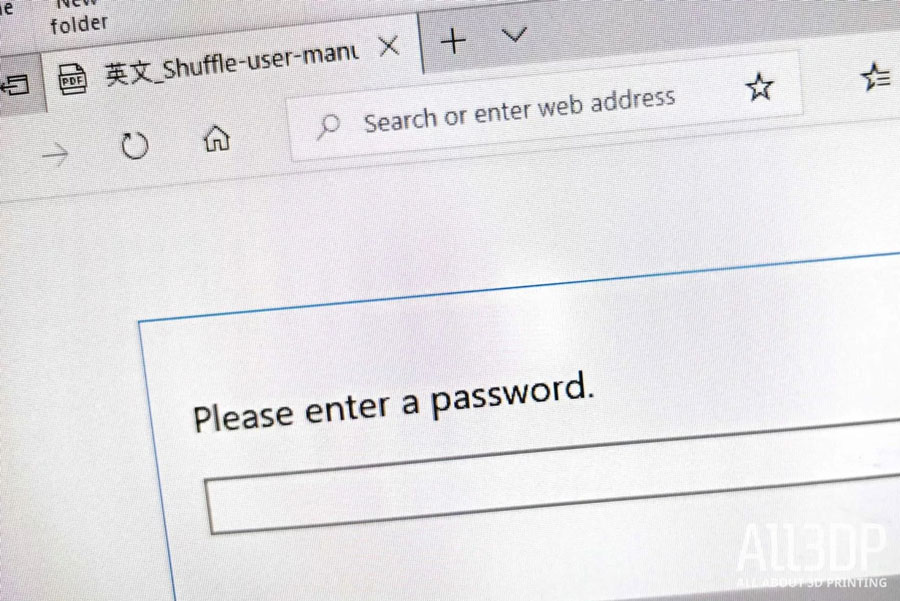

В доступе отказано, введите пароль

В доступе отказано, введите пароль

Итак, у вас нет ни совета, ни помощи и почти никаких ресурсов под рукой, чтобы разобраться. Во Phrozen тут решили никак не помогать, что, конечно, позорище, учитывая, насколько классно работает Shuffle с родным полимером и с родными настройками.

При этом в NanoDLP, программе управления Phrozen Shuffle, есть встроенный тест на экспозицию, который пригодится для настроек профилей полимеров, но об этой штуке в засекреченной инструкции по эксплуатации не сказано ни слова.

Путь подготовки 3D-модели к печати на Phrozen Shuffle также указывает на недостаток зрелости компании в области настольных/любительских программ для SLA/MSLA.

Перед тем как направить модель в программу Asiga STOMP для генерации SLC-файла, документация Phrozen подталкивает вас к Meshmixer для генерации подпорок, а подпорки при печати полимером – вещь важная. Если вы, как и мы, считаете Meshmixer отличным инструментом для коррекции и трансформации, но неуклюжей программой для подпорок, тогда, конечно, никто не мешает вам воспользоваться альтернативным слайсером.

Мы любим генерировать подпорки с помощью Peopoly Asura, но внезапно выяснилось, что STOMP не понимает ее формат .stl, так что приходится еще раз возвращаться в Meshmixer, чтобы получить удобоваримое. Три программы всего для одной долбанной операции – это шаг назад для такой машины, как Phrozen Shuffle.

ChiTu DLP – слайсер, который использует 3D-принтер Anycubic Photon MSLA, – представляется выходом из ситуации.

Еще о чем надо сказать: по какой-то причине у Phrozen Shuffle перевернуты оси X и Y. Вам нужно перевернуть свои объекты на 90 градусов, чтобы Shuffle напечатал их корректно сориентированными на своей платформе. Не спрашивайте, почему.

Меню флешки с SLC-файлами.
Чтобы увидеть, нужно еще раз обновить

Меню флешки с SLC-файлами.
Чтобы увидеть, нужно еще раз обновить

Еще одно небольшое раздражение вызывает то, как интерфейс принтера отображает содержимое флешки. Никак – пока вы не попытаетесь еще раз обновить экран. Мы обнаружили это случайно, после того как несколько минут думали, что же мы с этим принтером делаем не так.

А такой пустяк, как то, что индикатор выполнения не отображает реального прогресса текущей задачи, только добавляет нам ощущения грубой поделки, и это просто повергает в отчаяние на фоне такого великолепного железа.

И убойная печать

Разве может быть полным обзор SLA-принтера без Эйфелевой башни?

Разве может быть полным обзор SLA-принтера без Эйфелевой башни?

После нескольких часов серьезной печати и на Phrozen Shuffle, и на Phrozen Shuffle XL мы вполне уверены, что оба принтера являются серьезными и производительными аппаратами, которые могут «штамповать» модели высокого разрешения.

Не будет преувеличением сказать, что среди бюджетных 3D-принтеров именно MSLA-принтеры в большинстве своем побеждают своих выдавливающих расплавленную нить собратьев, когда речь идет о множестве тесно упакованных деталей. Это очень важный и непреложный факт.

Широко известная в узких кругах тестировщиков 3D-принтеров чрезвычайно запутанная миниатюра

Широко известная в узких кругах тестировщиков 3D-принтеров чрезвычайно запутанная миниатюра

Вам никогда не хотелось, чтобы эта труба в руках 15-миллиметрового скелета, со всеми ее кнопками, была доведена до абсурда реалистичности? Нам тоже нет, но мы ее напечатали, потому что Phrozen Shuffle это может. Точнее – Phrozen Shuffle XL, у которого худшее из двух разрешение.

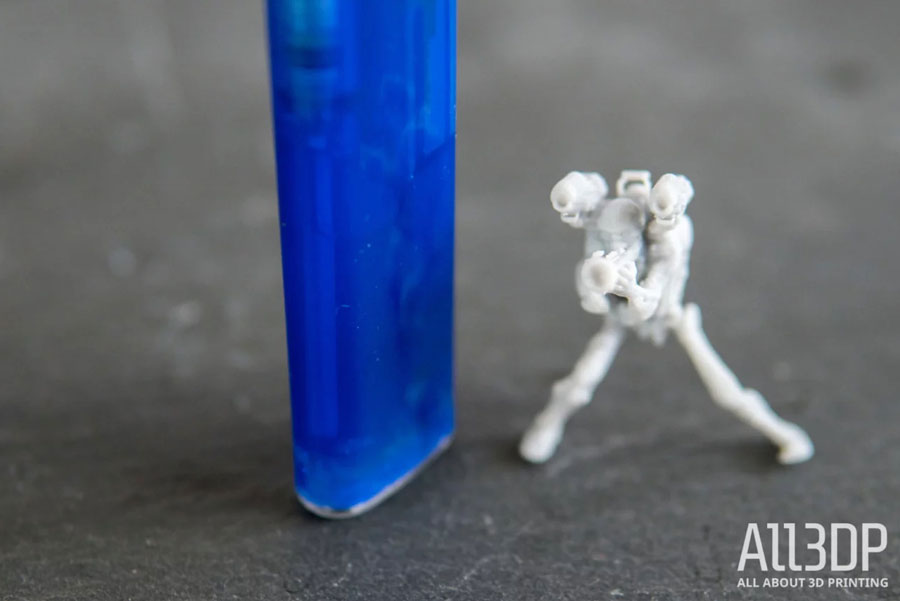

Ду-ду-ду! Этот маленький скелет из Doom прикольно играет на трубе,
и это совсем не страшно. А рядом стандартная зажигалка

Ду-ду-ду! Этот маленький скелет из Doom прикольно играет на трубе,
и это совсем не страшно. А рядом стандартная зажигалка

У нас нет инструментов, чтобы проверить утверждение Phrozen про разрешение в 47 на 85 микрон в плоскости XY у Shuffle и Shuffle XL, но за то время, пока мы работали на этих машинах, мы поняли, что тонкая, с волос, печать (например, ограждений 4-сантиметровой Эйфелевой башни) возможна.  Не стоит, впрочем, ожидать, что таким нюансам всегда удастся пережить промывку и закалку модели.

Эйфелева башня – куда не кинешь взгляд. Странные волоски,
которые можно заметить, – это снятые ограждения

Эйфелева башня – куда не кинешь взгляд. Странные волоски,
которые можно заметить, – это снятые ограждения

Печатать до самого верха рабочей платформы принтера возможно, но мы заметили некоторые искажения и снижение детализации. Это можно приписать силам отлипания ФЭП или даже некоторым колебаниям температуры полимера на краю резервуара. В целом «безопасно» печатать в середине платформы.

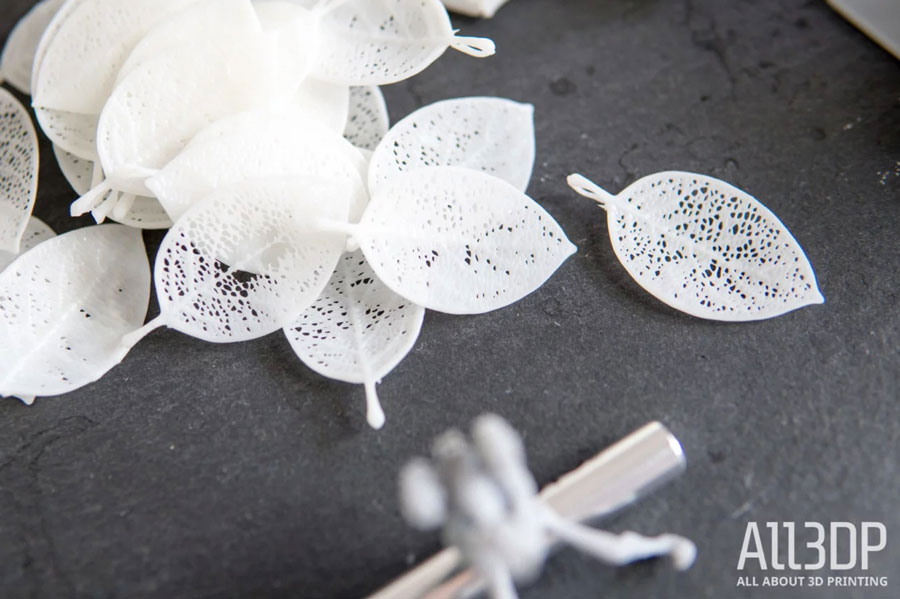

Другие распечатки на Phrozen Shuffle и Phrozen Shuffle XL

Другие распечатки на Phrozen Shuffle и Phrozen Shuffle XL

И у Phrozen Shuffle, и у Phrozen Shuffle XL впечатляющий рабочий размах по оси Z – 200 мм, пространство, которое мы охотно протестировали в объемистом Shuffle XL. На рисунке ниже показан часто применяемый образец, и тут в середине мы можем заметить небольшое смещение слоя. Оно не связано с механикой принтера, потому что ни у одной другой модели таких проблем не наблюдалось. Вероятно, на этом слое сила отлипания оказалась настолько велика, что она просто растолкала все вокруг.

Большая распечатка на Phrozen Shuffle XL

Большая распечатка на Phrozen Shuffle XL

Да, мы были довольны всеми нашими распечатками на Phrozen Shuffle и Phrozen Shuffle XL, и уж тем более при цене принтеров в $700 и $1200 соответственно.

Но стоят ли они того?

На наш взгляд, Phrozen Shuffle (и Shuffle XL) –
надежные и высококачественные 3D-принтеры с некоторыми проблемами в работе, которые могут огорчить

На наш взгляд, Phrozen Shuffle (и Shuffle XL) –
надежные и высококачественные 3D-принтеры с некоторыми проблемами в работе, которые могут огорчить

Phrozen Shuffle появился на рынке как ответ хлипким бюджетным MSLA-системам, предложив великолепное качество печати и солидность, хотя и с багажом непрозрачного, но в конечном итоге управляемого рабочего процесса.

Подобия Original Prusa SL1 и Zortrax Inkspire уже маячат на горизонте и оба обещают (на бумаге) отличную совместимость, специальные программные решения и дополнительные функции, такие как определение полимера и очистка воздуха. Мы боимся, что на таком фоне Phrozen Shuffle из-за своих недостатков быстро отойдет на второй план.

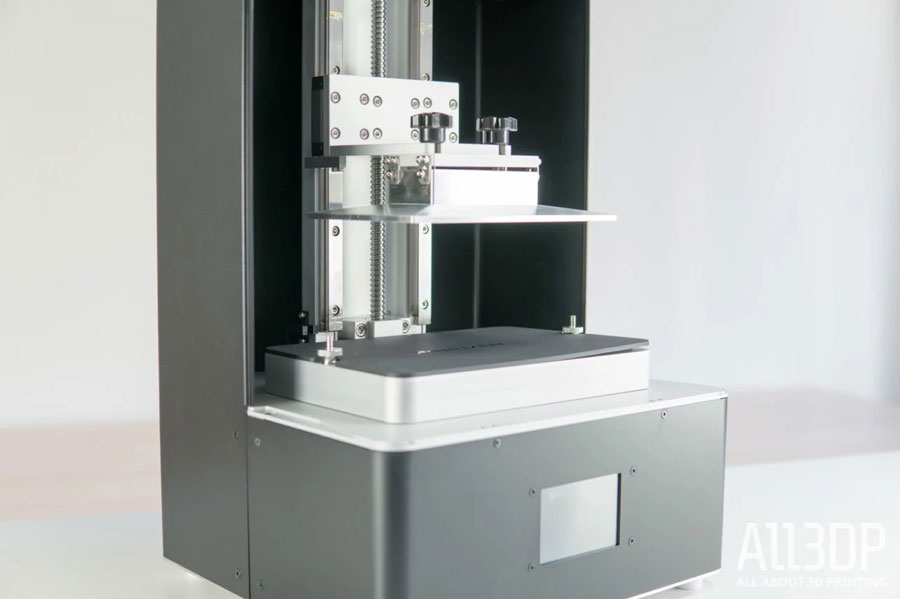

Внутри Phrozen Shuffle XL

Внутри Phrozen Shuffle XL

По нашей оценке, в Phrozen могли бы исправить положение с Shuffle за счет более чистого решения с подготовкой печати, более внятных инструкций по созданию профилей под новые полимеры, а также за счет улучшения интерфейса и удобства работы. В нынешней ситуации небольшой размер сообщества и скудная документация не позволяют полюбить Shuffle.

Впрочем, если вы воодушевлены полимерной 3D-печатью, в частности MSLA, и готовы приложить усилия для настройки профилей новых материалов, Phrozen Shuffle станет достойным пополнением вашего арсенала. Механика прочна, движения быстры, пространства для печати много.

Солидный MSLA-принтер, который непременно обретет поклонников

Солидный MSLA-принтер, который непременно обретет поклонников

Например, XL привлекателен именно рабочим объемом, и мы почти не заметили разницы в качестве печати даже при его более низком разрешении в горизонтальной плоскости.

А будет у вас Phrozen Shuffle или Phrozen Shuffle XL – зависит от вашего желания и ваших возможностей. Существуют и более дешевые альтернативы примерно с таким же качеством печати, однако не с такой прочностью и жесткостью сборки по оси Z. Если вам нравится долговечность, но тут ваши поиски и закончились.

Характеристики

ОБЩИЕ

  • Технология печати: маскированная стереолитография на светодиодах (MSLA)
  • LCD: 5,5 дюйма 2K (Shuffle), 8 дюймов 2K (Shuffle XL) 405 нм ParaLED Matrix Optical Engine
  • Рабочий объем: 120 × 68 × 200 мм (Shuffle), 190 × 120 × 200 мм (Shuffle XL)
  • Разрешение по Z: 10 микрон
  • Разрешение на XY: 47 микрон (Shuffle), 85 микрон (Shuffle XL)
  • Интерфейс: цветной сенсорный экран, браузер
  • Подключения: USB, LAN
  • Выравнивание рабочей платформы: полуавтомат
  • Материалы: полимеры для LCD-принтеров на 405 нм

ПРОГРАММЫ

  • Программный пакет: NanoDLP под Phrozen через браузер и LAN
  • Форматы файлов: STL (до 100 МБ), SLC, ZIP

МАССА И РАЗМЕРЫ

  • Масса: 16 кг (Shuffle), 21 кг (Shuffle XL)
  • Размеры: 250 × 225 × 450 мм (Shuffle), 315 × 285 × 450 мм (Shuffle XL)
