Обзор Phrozen Sonic Mini: бюджетный полимерный 3D-принтер

Результат правильных компромиссов, невероятно быстрый MSLA 3D-принтер Phrozen Sonic Mini заставляет обратить на себя внимание.

• Вердикт
• Sonic, но Mini
• Стоит ли оно того?
• Особенности
• Технические характеристики

• Где купить

Рынок MSLA продолжает ускоряться, и всего через несколько месяцев после того, как тайваньский производитель Phrozen представил свою профессиональную высокоскоростную машину Phrozen Sonic, на сцене появился совершенно новый Sonic – Mini.

Несмотря на то, что он чем-то похож на Phrozen Shuffle Lite, бюджетную MSLA-версию этой же фирмы, не верьте глазам своим – это совершенно другой зверь. Он умеет печатать быстро, действительно быстро, до пяти сантиметров в час при оптимальных условиях, и даже может перевернуть рынок. Почему? Потому что он так же дешев, как его главные конкуренты, если не дешевле.

Видео

Вердикт

ПЛЮСЫ

• Недорог
• Прост в работе
• Быстрее других

МИНУСЫ

• Рабочий объем меньше среднего
• Не всё в порядке с разрешением
• Труднодоступный USB-вход

Sonic Mini – результат выдающейся работы Phrozen. Он дешевле, чем большинство конкурентов, его так же легко настраивать и так же просто с ним работать. На бумаге разрешение печати объективно хуже, чем у коллег по конюшне, но мы утверждаем, что на деле почти никто этого не заметит. И в довершение всего, он печатает намного быстрее прочих.

Sonic, но Mini

Основание Sonic Mini, яркая ванночка для полимера, приводной винт с муфтой, вырез под оптический концевой выключатель и корпус оси Z.  Источник: facebook.com

Этот Sonic, хотя и Mini, имеет такую же монохроматическую светодиодную матрицу, как у его старшего брата, Phrozen Sonic. Отличительной особенностью является также то, что, благодаря способности этой матрицы пропускать больше света, чем могут большинство бюджетных конкурентов, отверждение слоя у данного аппарата происходит менее чем за две секунды.

Sonic Mini, выпущенный в начале этого года, обскакал большинство (если не всех) своих конкурентов, предложив одно большое преимущество: намного, намного более быструю печать, которой не встретишь на рынке, переполненном принтерами, различающимися, скорее, стилистически, чем по содержанию и возможностям.

При такой низкой цене явно пришлось на чем-то сэкономить или где-то схалтурить. И действительно, если присмотреться, становится ясно, откуда взялись некоторые сбережения, но это – не плохая новость.

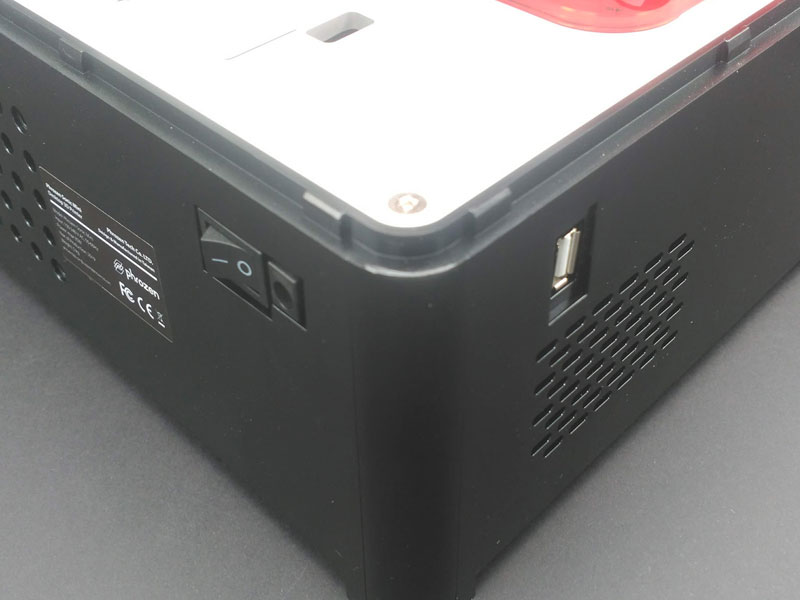

Вход питания и переключатель на задней панели, а также USB-вход сбоку

Во-первых, литая рама проста в массовом производстве. При отсутствии характерной прочности прошлых штампованных металлических машин Phrozen, легкий Sonic Mini имеет утяжеление в основании и низкий центр тяжести, чтобы не опрокидываться.

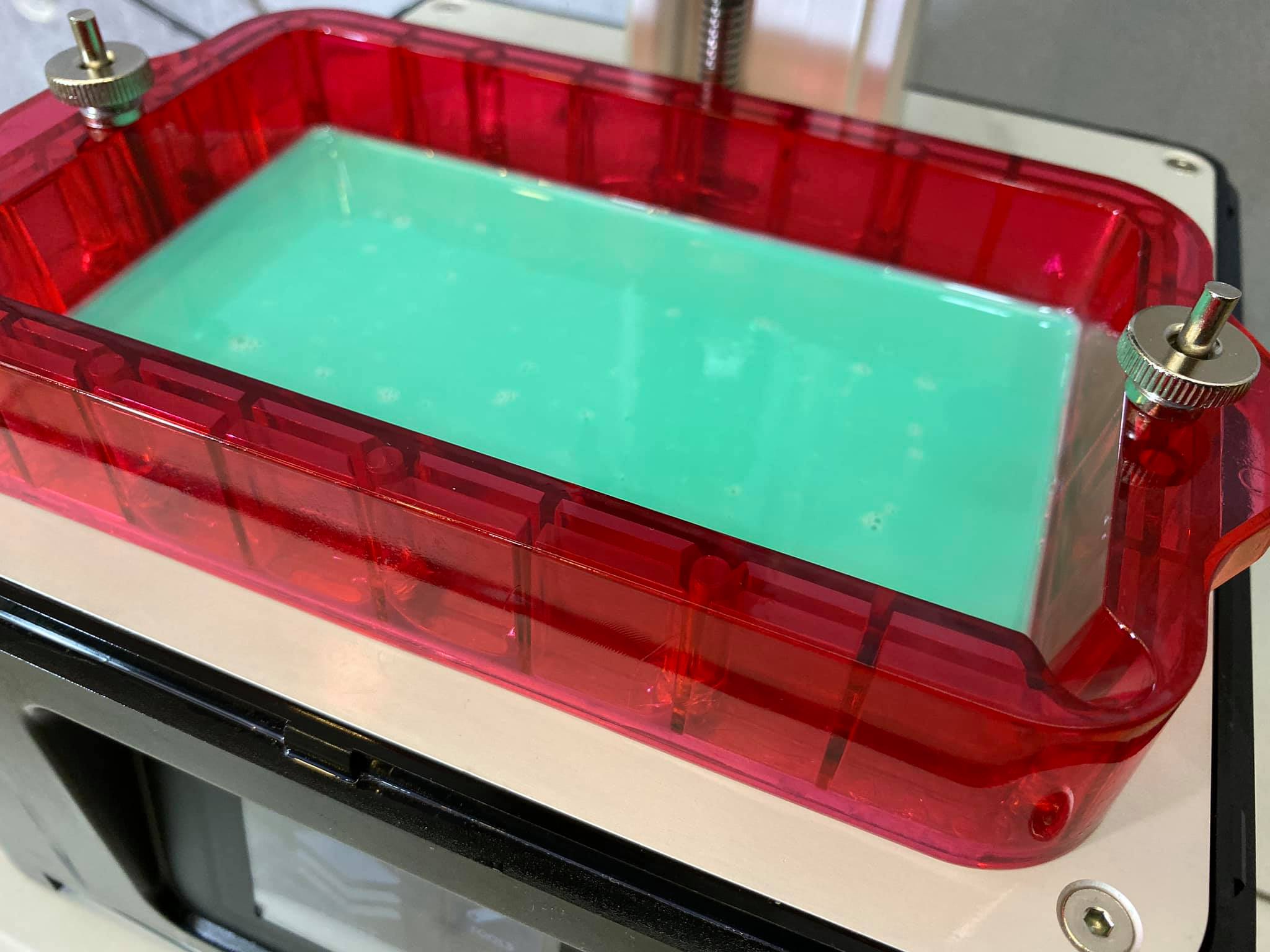

Еще одной очевидной экономией является то, что ванночка для полимера выполнена не из фрезерованного металла, как это бывает чаще всего, а литая. Нам нравится этот яркий стиль, то, что ванночка полупрозрачная, и та игра красок, которую она привносит в данный аппарат. Замена ФЭП-пленки по мере ее износа – операция знакомая: у этой эффектной ванночки мы снова видим металлическую пластину для натягивания ФЭП, характерную для других настольных полимерных принтеров.

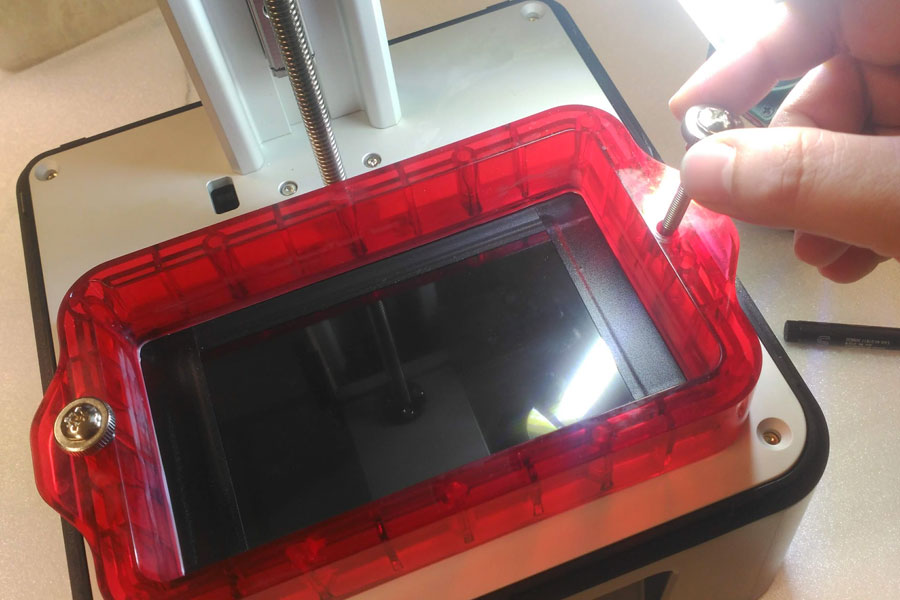

Пластмассовая ванночка для полимера, она крепится двумя накатанными винтами

А вот то, в чем не пошли на компромиссы, обрушивая рынок, – это сборка оси Z. Здесь арматура платформы печати перемещается по ходовому винту, удерживаемому линейной направляющей. И всё это прочно. После нескольких распечаток мы не заметили никаких свидетельств того, что этот принтер в чем-то уступает по качеству печати другим бюджетным MSLA-принтерам.

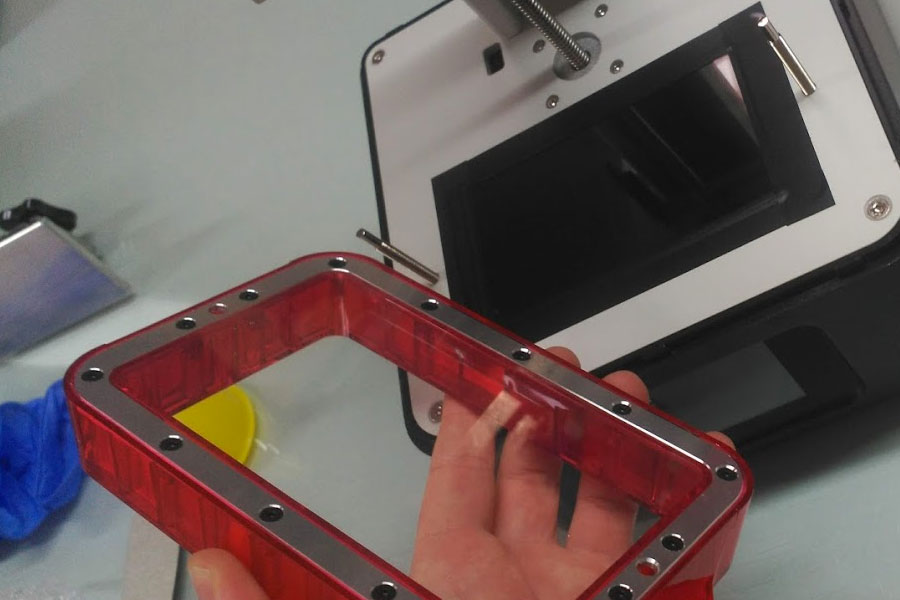

Как и во многих других ванночках для полимера с ФЭП, пленка натягивается фиксируемой болтами металлической пластиной

Всё путём

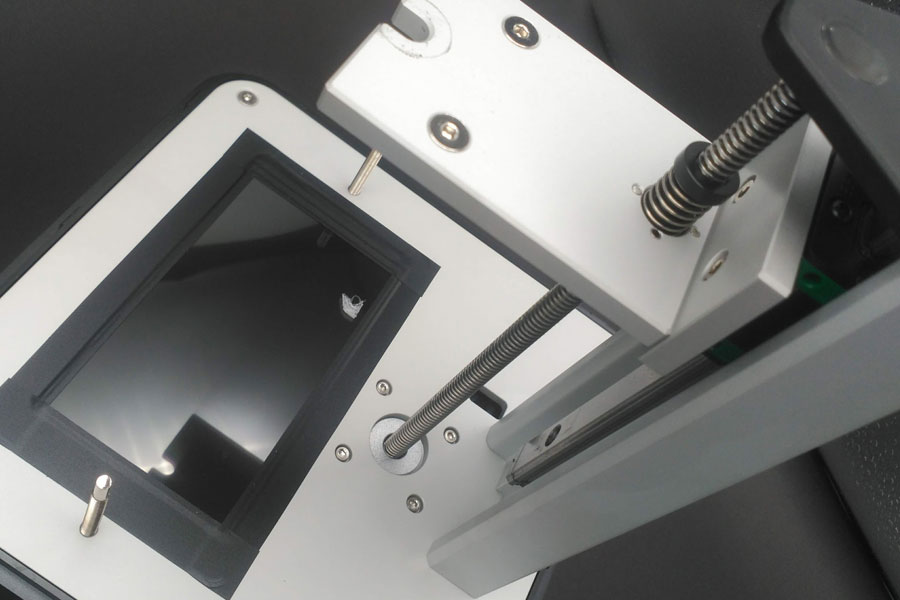

Phrozen Sonic Mini – один из самых дешевых MSLA-аппаратов, с которыми мы сталкивались

Внутри Phrozen Sonic Mini за всё отвечает плата ChiTu, поэтому понятно, как со всем этим работать, всё просто и эффективно. Пользовательский интерфейс характерен для Phrozen, но в нем чувствуется и влияние ChiTu, т.е. у вас большие кнопки и никаких мелких отвлекающих функций.

При подготовке к печати используется современная версия ChiTuBox, в которой есть все необходимые функции для изменения ориентации, создания подпорок и полостей, после чего создается .phz-файл, который понимает Sonic Mini.

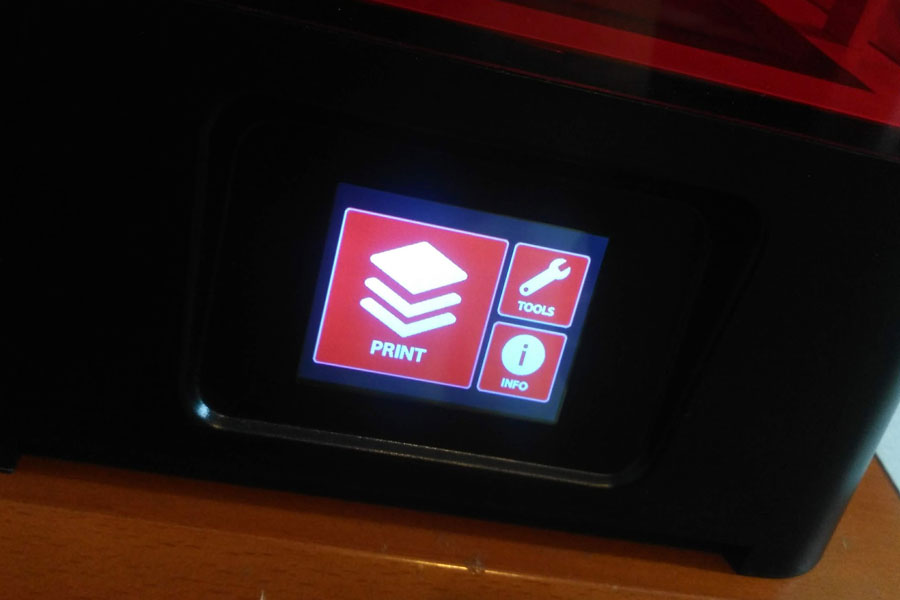

В меню «Печать» выбирается модель и запускается процесс, через «Инструменты» выравнивается платформа печати, тестируются LCD и LED, «Информация» покажет номер версии, контактные данные техподдержки и т.п.

Маскирующий LCD-экран внутри Mini – это панель 1920 × 1080, которая, хотя и имеет более низкое разрешение, чем 2K-экраны обычных современных бюджетных принтеров MSLA, всё же предлагает приемлемые 62 микрона по XY.

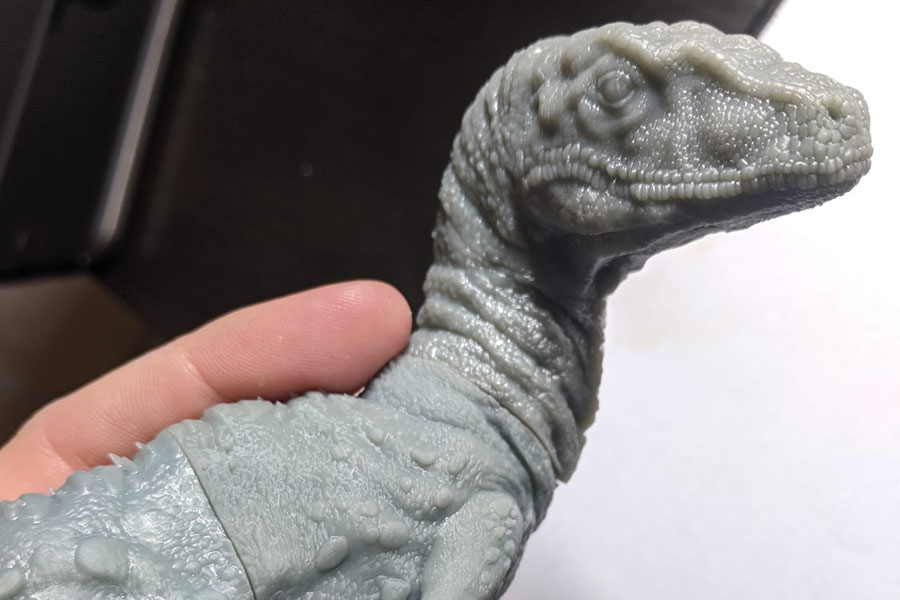

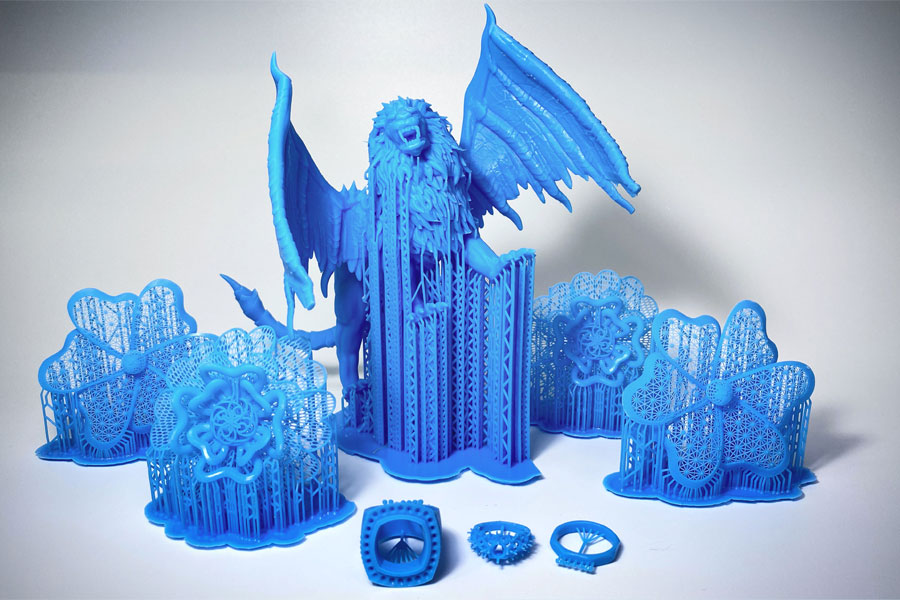

Даже при 62 микронах детализация на Sonic Mini, впечатляет. Источник: facebook.com

Что-то понять про разрешение можно только при тщательном изучении распечаток в прямом свете. Если учесть еще и всего двухсекундное время отверждения слоя (стандартного полимера Phrozen), становится ясно, что этот MSLA-принтер наступает на пятки элите MSLA, причем продается заменьшие деньги и работает чертовски быстрее. Это безумие какое-то…

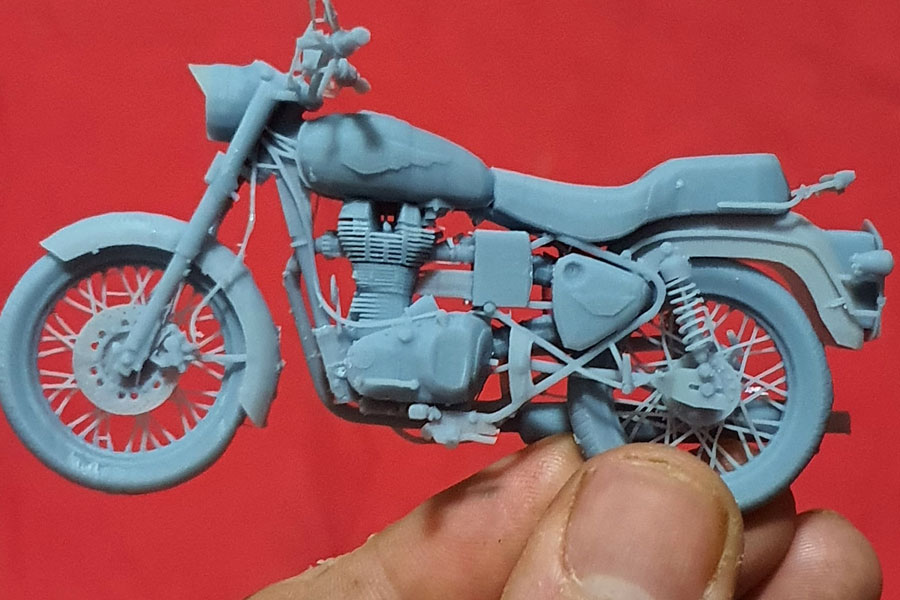

Печать полимерами других марок дает аналогичные результаты – быстрое отверждение и отличная детализация.

При значениях по умолчанию, предлагаемых в профиле ChiTuBox для Sonic Mini, принтер тратит больше времени на смену слоя, чем на фактическую печать. Возможно, здесь есть еще что оптимизировать для еще большего сокращения времени печати – мы, конечно, добились некоторого успеха, но неясно, достаточно ли небольшого охлаждения привода, чтобы рассеивать тепло, выделяемое при печати с меньшим временем экранирования. Монохромные светодиоды несколько более живучи, чем цветные, поэтому можно было бы немного их «разогнать» и позволить нагреваться больше, чем было задумано.

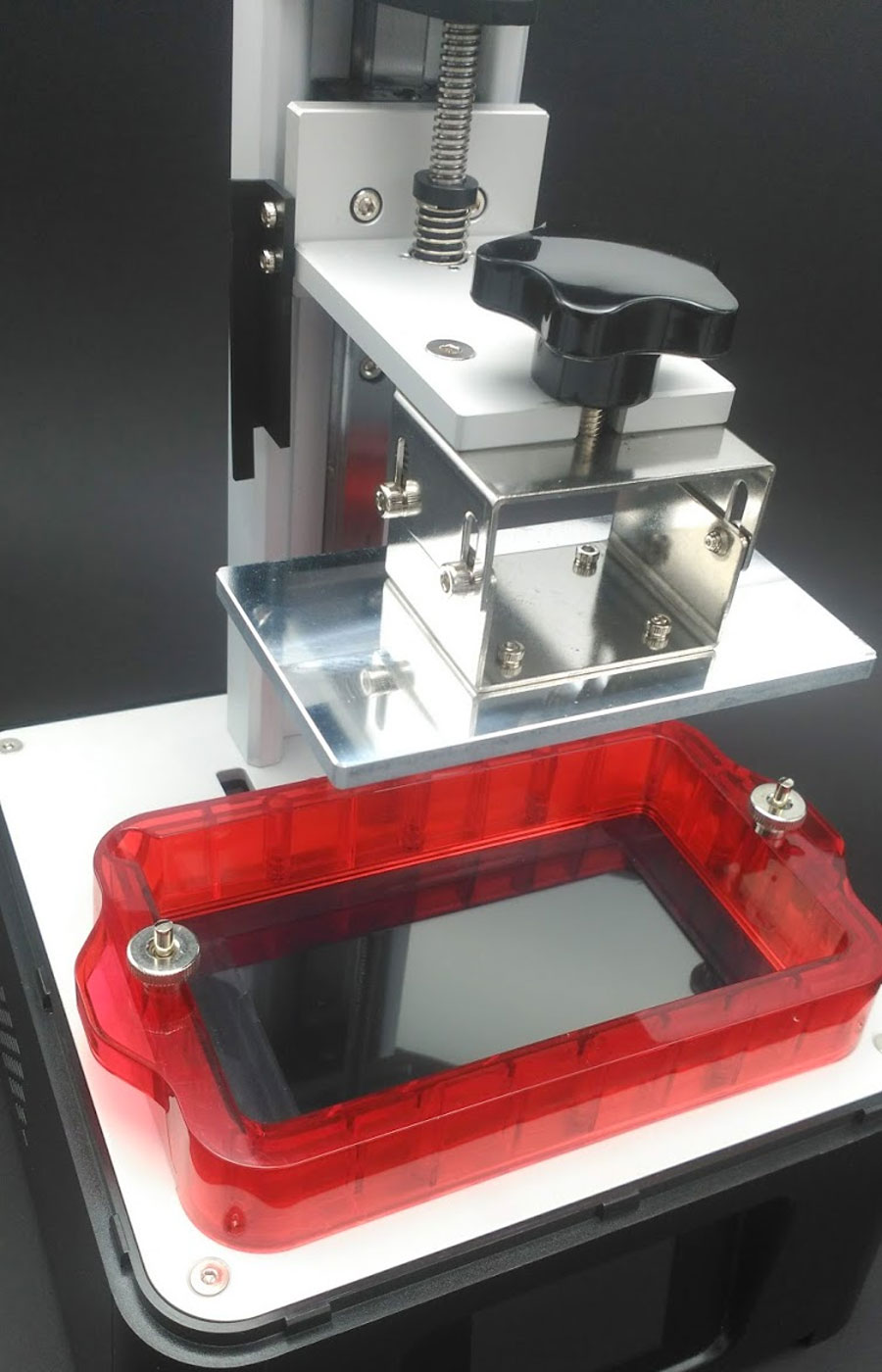

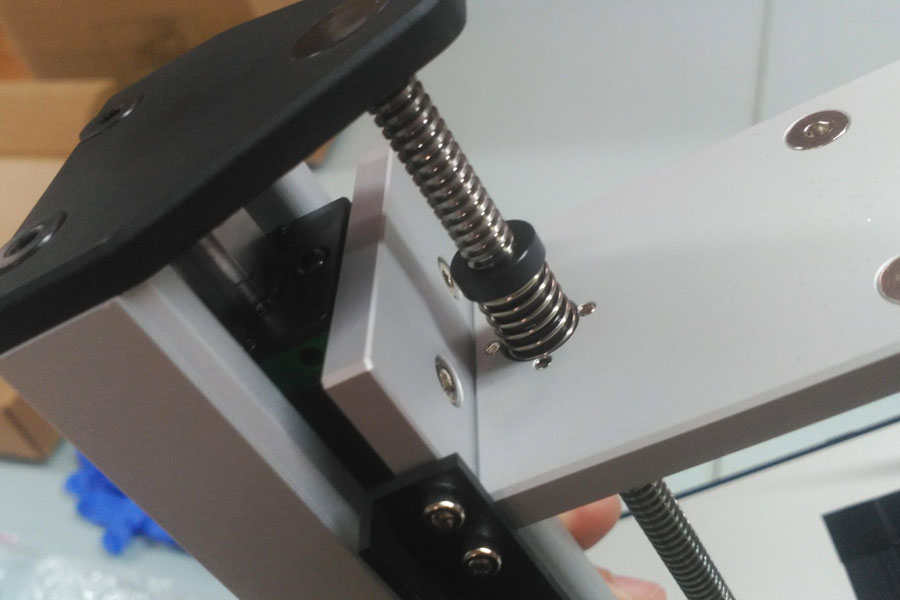

Вид со стороны оси Z: здесь у нас ходовой винт, линейная направляющая и металлическая конструкция, которая опускается на основание принтера до срабатывания оптического концевого датчика

Один из важнейших компромиссов – рабочий объем. Sonic Mini обходится всего 120 × 68 × 130 мм, он на 25 мм ниже, чем Elegoo Mars Pro, и на 35 мм ниже, чем Creality LD002-R. Но это не такая уж и большая плата за ценник порядка $200 и скоростную печать.

Стоит ли оно того?

Стоит. Сегодня довольно много недорогих настольных полимерных принтеров, всех и не упомнишь, и все они имеют похожие друг на друга характеристики. И вот один из них выделяется, и это Phrozen Sonic Mini со своей монохромной матрицей и умением отверждать слои гораздо быстрее конкурентов.

Хотя технически качество печати не такое хорошее, как у Elegoo Mars (из-за разрешения LCD Sonic Mini, равного 1920 × 1080), нас терзают смутные сомнения, что много кто в состоянии отличить распечатки, полученные на разных принтерах. Вот почему мы ставим ему такие высокие оценки. Мы считаем, что он ничуть не хуже других по жизненно важным параметрам, а в одном очень важном – значительно лучше.

Особенности

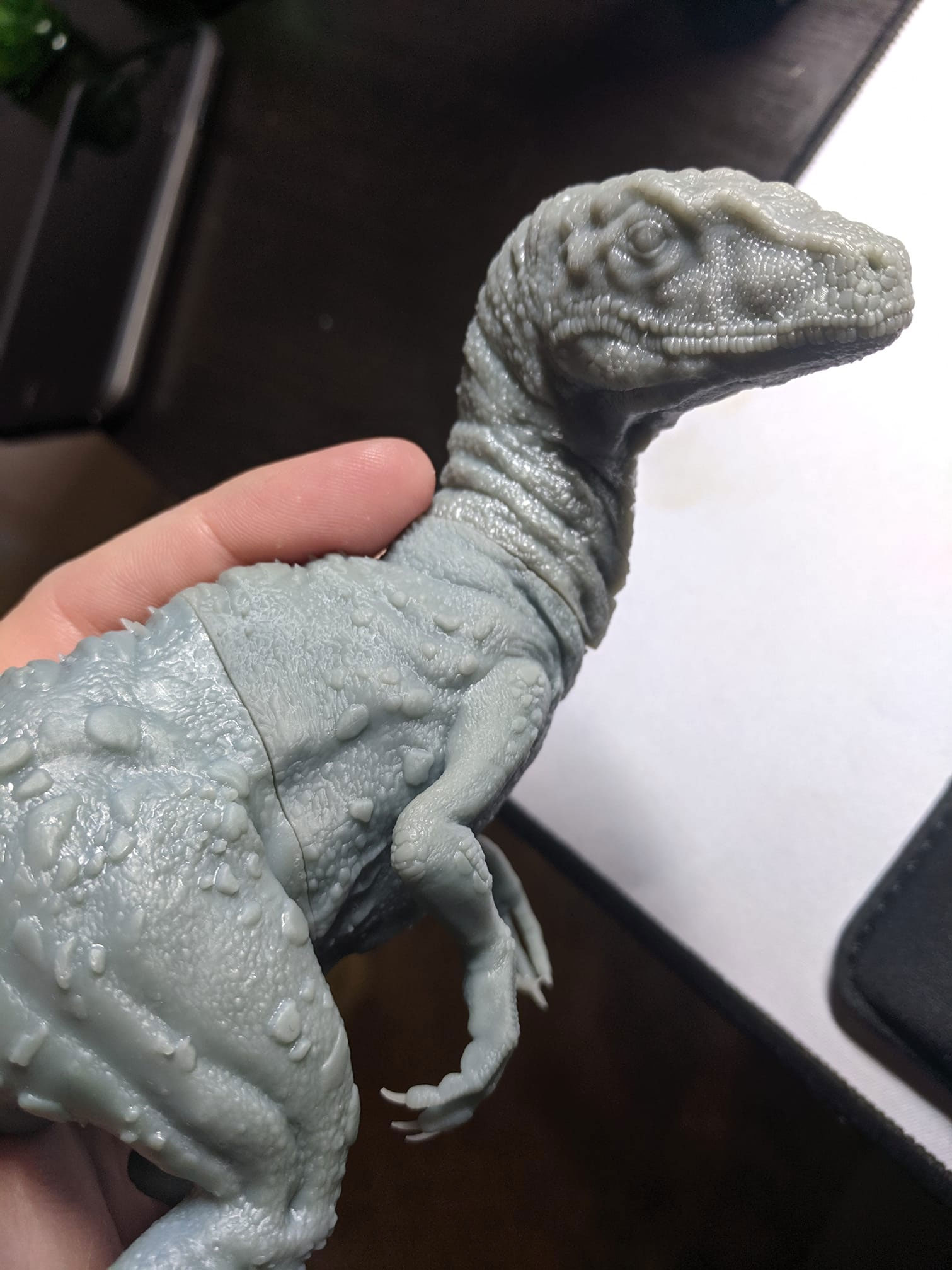

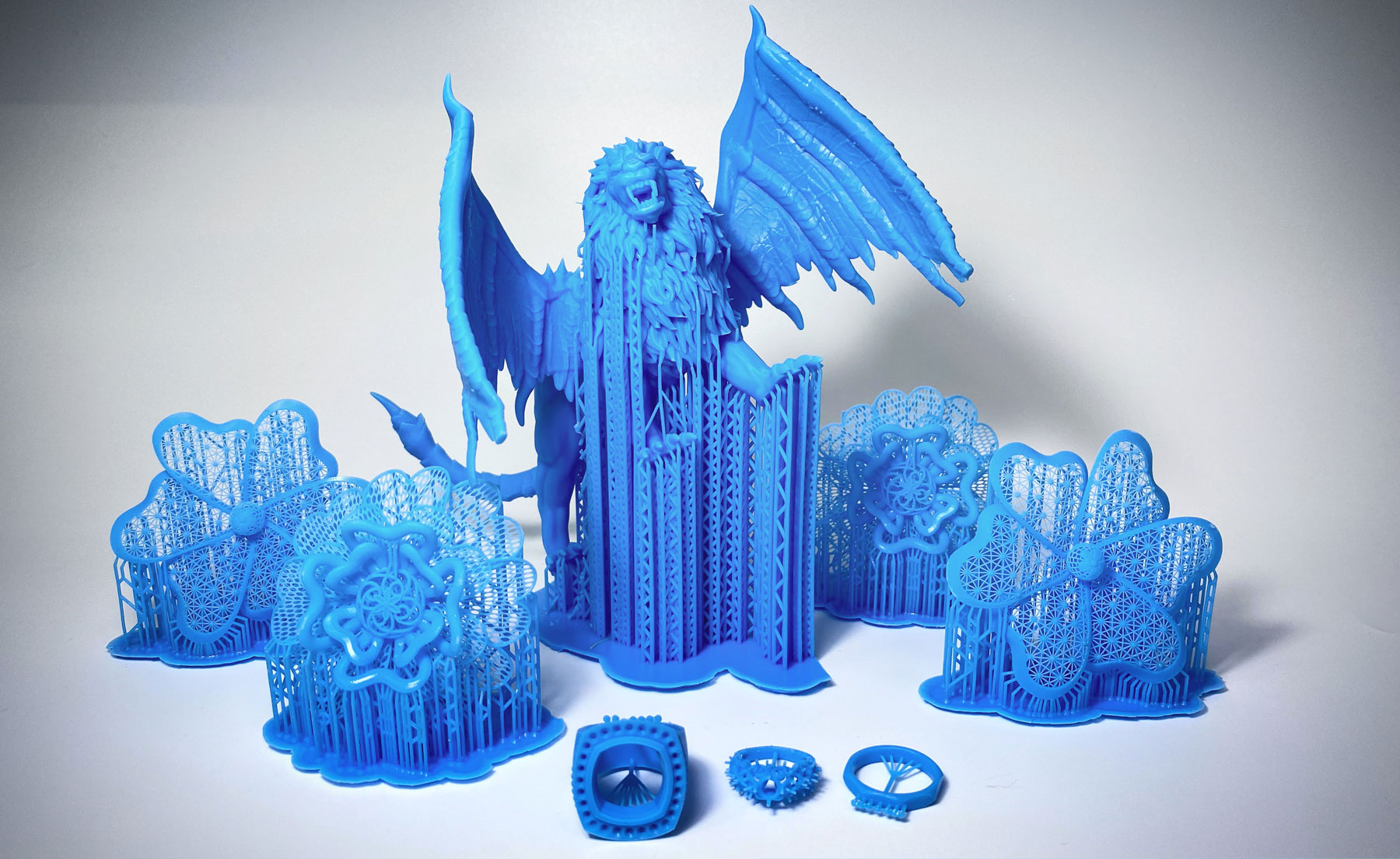

Настольная миниатюра – еще одна высокодетализированная распечатка на Phrozen Sonic Mini. Источник: Twitter

Если посмотреть на характеристики, то Sonic Mini сразу выделяется на фоне конкурентов скоростью.

МОНОХРОМНЫЙ LCD

Как и более крупный и гораздо более дорогой Phrozen Sonic, Sonic Mini продолжает исследование Phrozen технологии mono-LCD – альтернативного типа маскирующего экрана, пропускающего больше ультрафиолета. Это уменьшает время застывания слоев и очень ускоряет весь процесс. Распространенные сегодня монохромные LCD-экраны имеют более низкое разрешение, чем не монохромные, – в случае Sonic Mini используется панель 1920 × 1080.

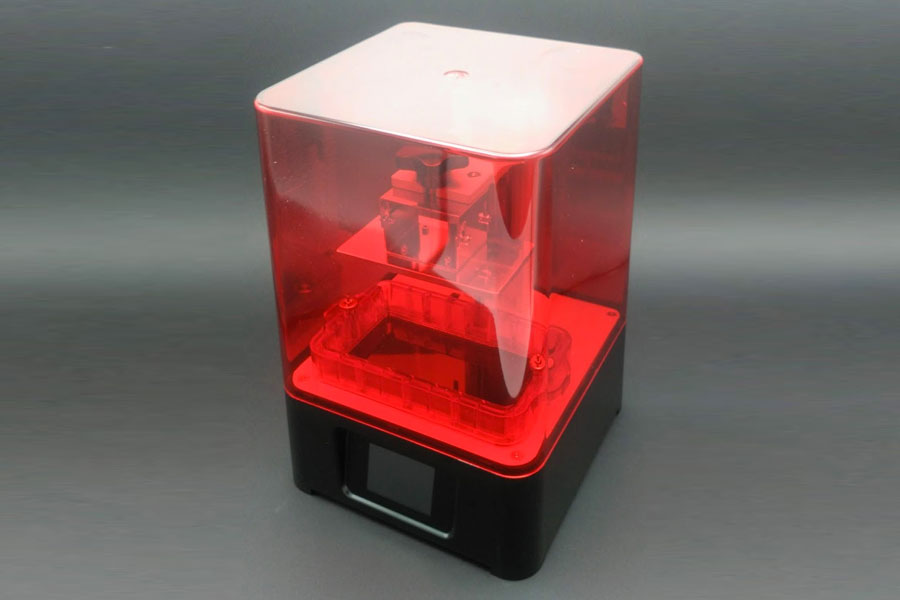

В целом конструкция и внешний вид Sonic Mini  довольно лаконичные и чистые

Панель здесь более износостойкая и долговечная, чем обычно, срок ее службы составляет 2000 часов. Это где-то в четыре раза больше, чем у конкурирующих принтеров.

КАЧЕСТВО ПРОТИВ СКОРОСТИ

Разрешение Phrozen Sonic Mini по XY составляет 62 микрона, тогда как у оригинального Phrozen Shuffle было 47. Это некоторый шаг назад в плане качества, с которым вполне можно смириться, если рассматривать его с учетом способности Sonic Mini отверждать слой всего за две секунды. Причем это стандартное время отверждения слоя в 0,05 мм стандартного полимера Phrozen. Если слой будет 0,03 мм, время отверждения будет еще меньше.

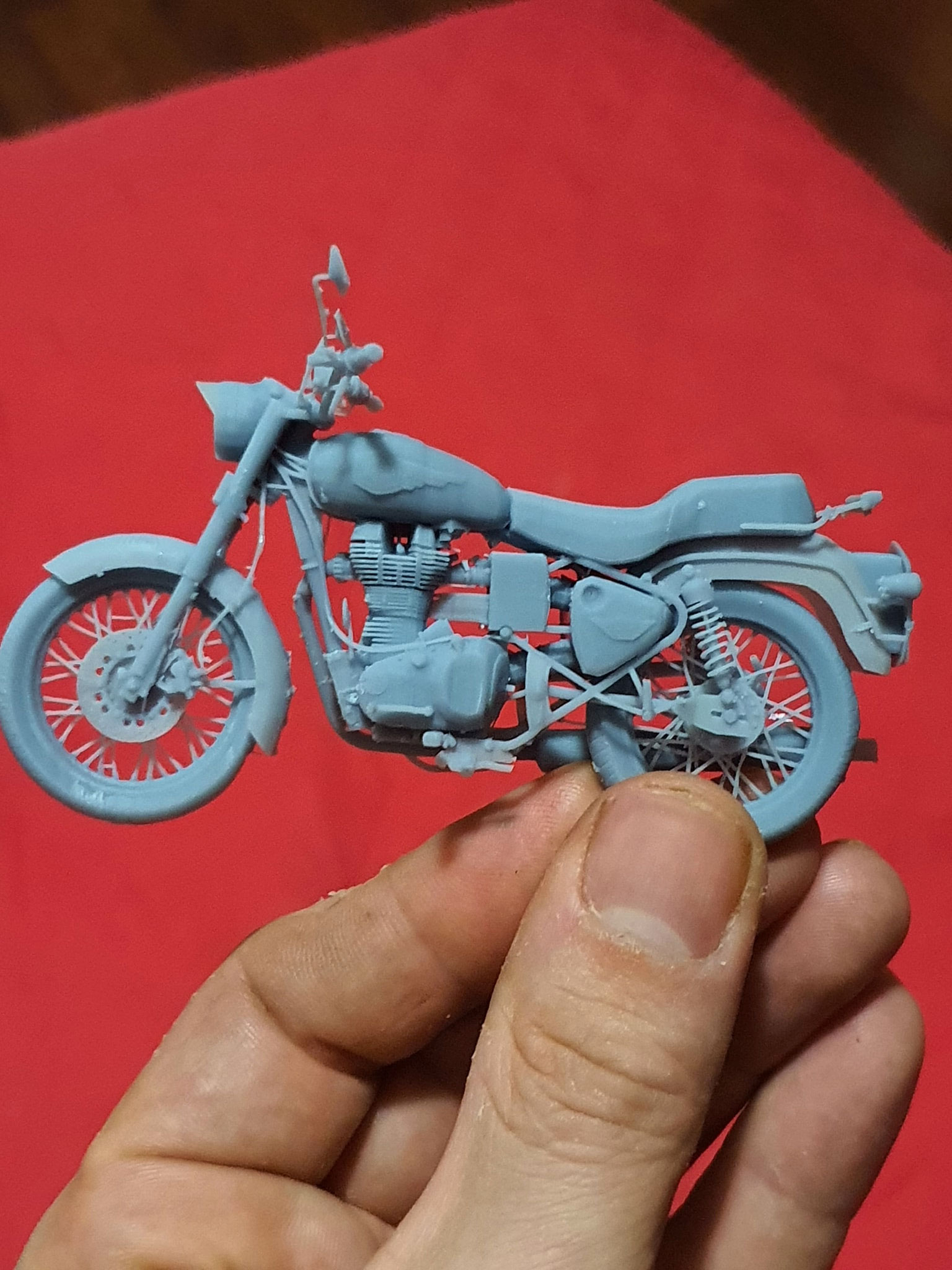

Еще одна высокодетализированная распечатка на Phrozen Sonic Mini.. Источник: facebook.com

РАБОТА

Phrozen Sonic Mini работает на готовой плате ChiTu, а прошивка слегка заточена под Phrozen. Подготовка модели осуществляется с помощью простого ChiTuBox, который недавно получил совместимость с рядом аппаратов Phrozen, включая, конечно же, Sonic Mini.

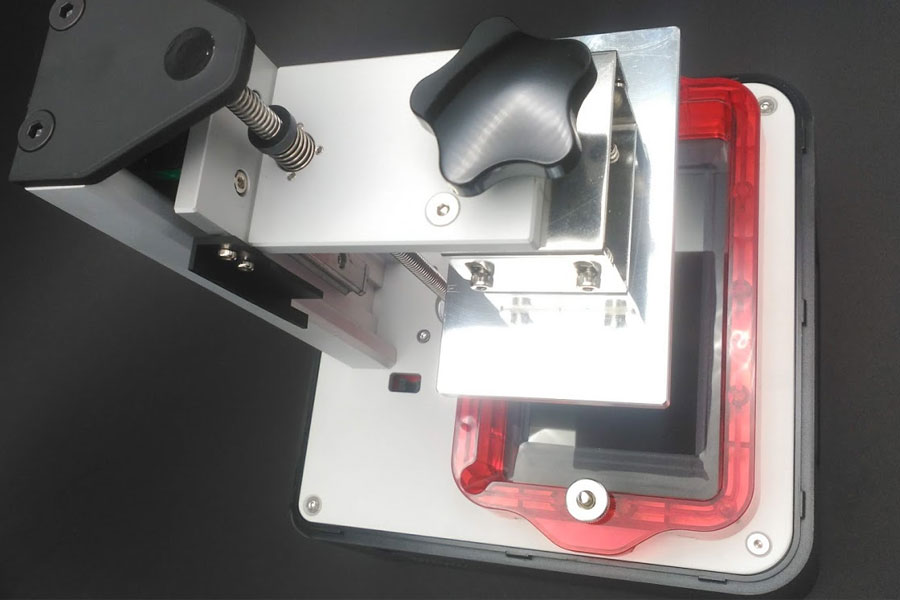

Sonic Mini, вид сверху

Технические характеристики

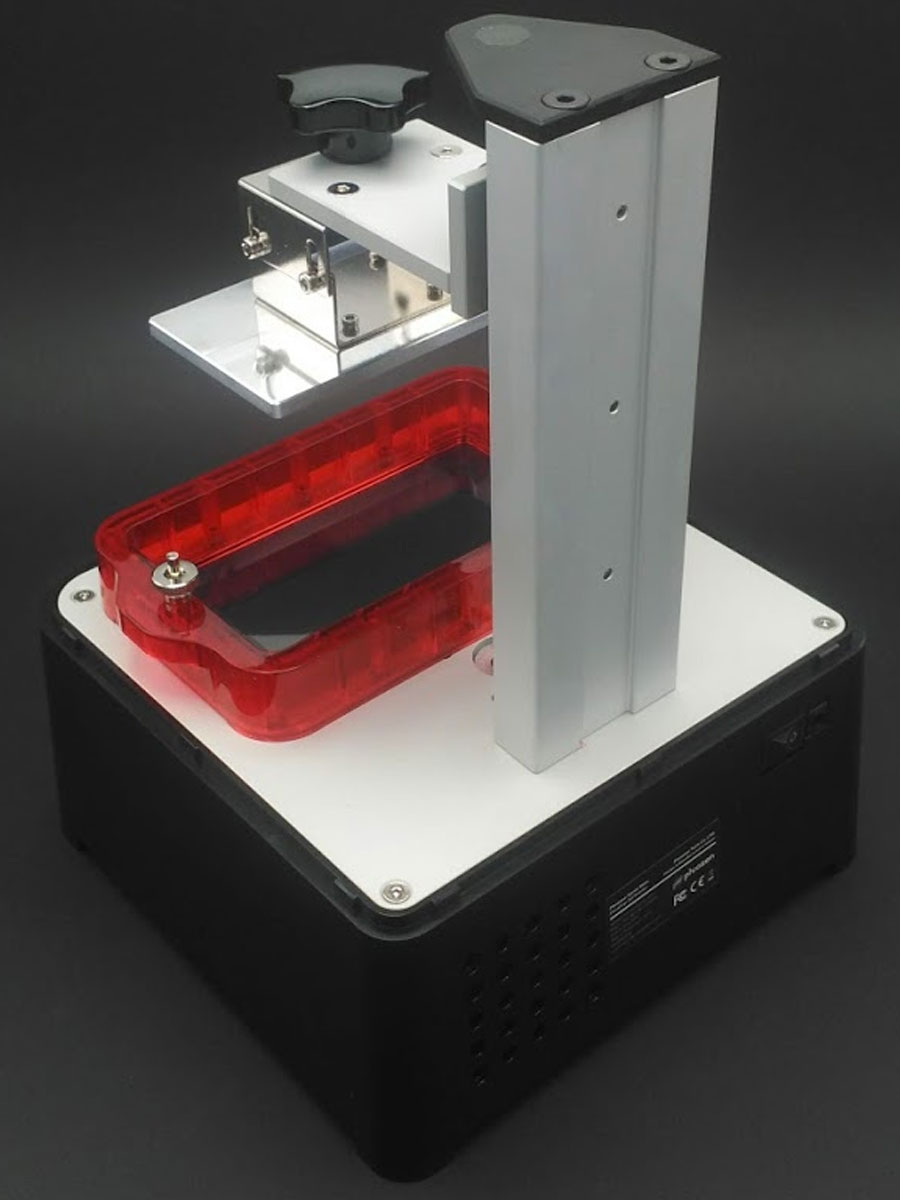

Еще один взгляд на Phrozen Mini

Общие

• Технология печати: LCD-маскированная стереолитография (MSLA)
• LCD: специальные монохроматические, 5,5 дюйма, 1920 × 1080, 405 нм, ParaLED 2.0 Lite
• Рабочий объем: 120 × 68 ×130 мм
• Разрешение по Z: 10 микрон
• Разрешение по XY: 62 микрона
• Пользовательский интерфейс: сенсорный IPS на 2,8 дюйма
• Подключение: USB
• Выравнивание рабочей платформы: н/д
• Материалы: полимеры для LCD-принтеров на 405 нм

Программы

• Пакет: Phrozen OS (в принтере), ChiTuBox (на компьютере)
• Форматы файлов: OBJ, STL (на компьютере)

Масса и размеры

• Масса: 4,5 кг
• Размеры: 250 × 250 × 330 мм
