Создаем эффективные поддержки в Meshmixer

27.09.2016
Уроки
Интересное
Комментариев: 0

Когда приходится создавать что-то висящее в воздухе, технология послойной печати сталкивается с некоторыми проблемами — такие объекты сложно печатать, им для достижения лучшего качества требуется дополнительный материал на поддержки.

К счастью, положение спасает бесплатный инструментарий с открытым исходным кодом, такой, например, как Meshmixer, который предложит самое простое решение для поддержек.

Когда и зачем нужно добавлять поддержки?

Существуют объекты, которые без поддержек просто не напечатать. Например нависающие элементы (overhangs) и мосты (bridges). Конечно, есть слайсеры, которые умеют добавлять опоры автоматически, но серьезная проблема при этом — огромный перерасход филамента на каждую из 3D-распечаток. Еще одни неприятный эффект автоматически сгенерированных поддержек состоит в том, что после печати их бывает непросто удалять.

Мы можем сравнить Cura и Meshmixer, добавляя поддержки к одной и той же 3D-модели.

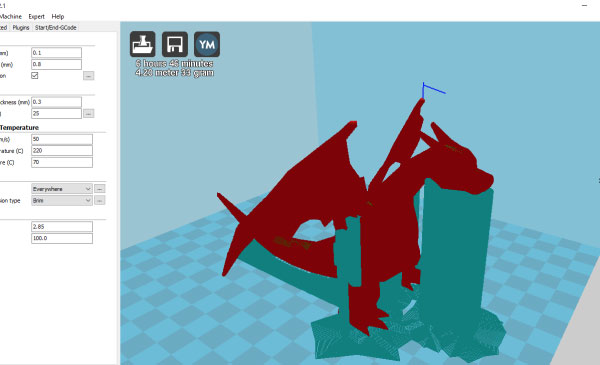

Поддержки в CURA

Поддержки в CURA

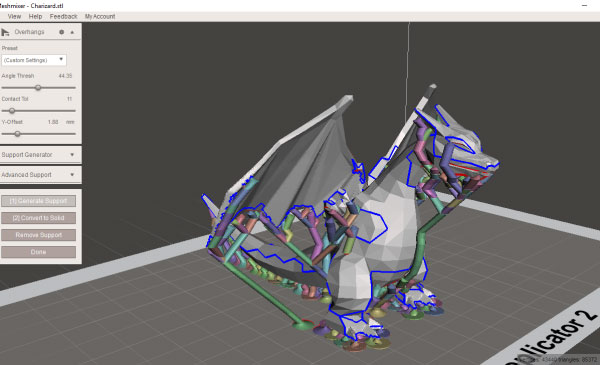

 Поддержки в Meshmixer

Поддержки в Meshmixer

Начнем добавлять эффективные опоры с помощью Meshmixer, действуя следующим образом.

Открываем Meshmixer, скачать который можно здесь

Жмем на IMPORT, после чего ищем на своем компьютере 3D-модель — OPEN.

Нажмите IMPORT, чтобы загрузить 3D-модель

Нажмите IMPORT, чтобы загрузить 3D-модель

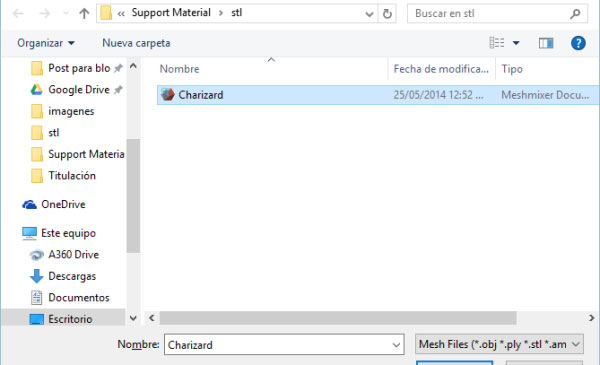

 Найдите 3D-модель и загрузите ее в Meshmixer

Найдите 3D-модель и загрузите ее в Meshmixer

В зависимости от сложности объекта, Meshmixer какое-то время подумает, и, когда наша модель откроется, жмем кнопку ANALYSIS.

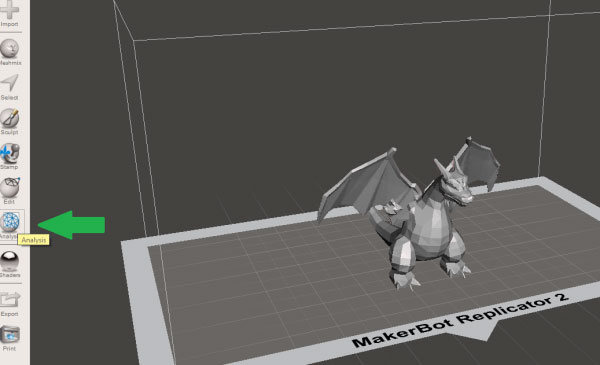

Жмем на Analysis

Жмем на Analysis

Теперь жмем на OVERHANGS.

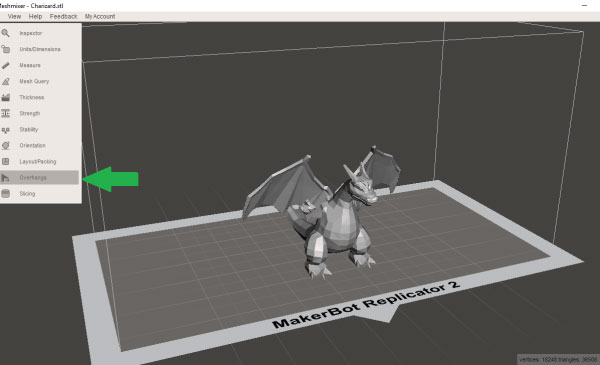

Выберите Overhangs

Выберите Overhangs

Здесь мы видим несколько параметров, по которым добавляется крепеж. Один из самых важных — ANGLE TRESH, потому что именно он определяет, какие участки будут иметь опоры, какие нет. Мы увидим в нашей 3D-модели красные области, которые в соответствии со значением ANGLE TRESH нуждаются в опоре.

 Боковая панель редактирования параметров поддержек

Боковая панель редактирования параметров поддержек

Мы можем поиграть этими параметрами до тех пор, пока все проблемные точки не станут красными.

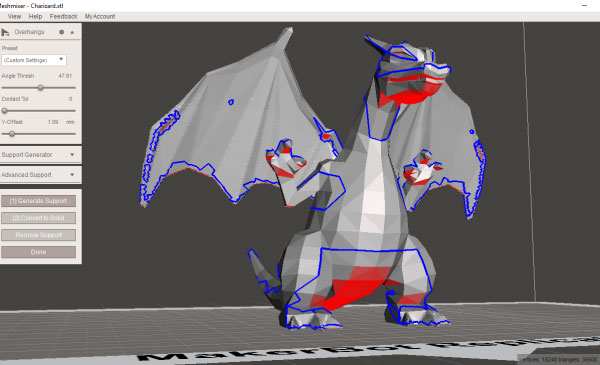

Красные участки требуют поддержек.

Красные участки требуют поддержек.

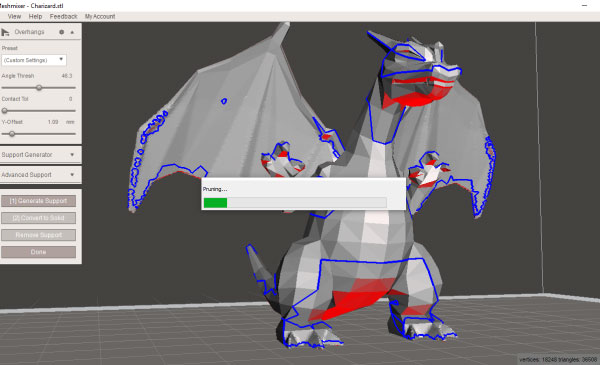

Теперь мы нажимаем GENERATE SUPPORT и ждем, пока Meshmixer не сгенерирует поддержки, что может занять несколько секунд, в зависимости от сложности нашей 3D-модели.

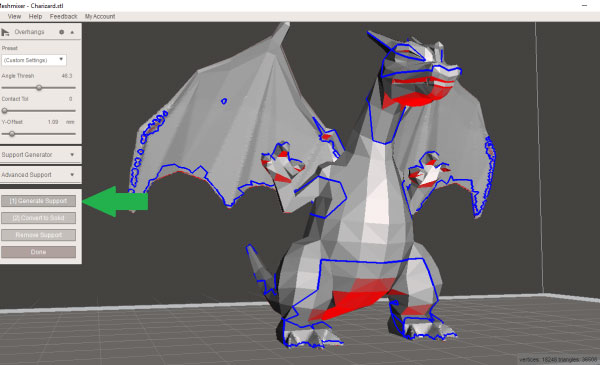

Выберите Generate Support

Выберите Generate Support

Теперь мы видим сгенерированные опоры, которые зависят от значения ANGLE TRESH. Какие-то опоры могут оказаться ненужными, но обычно значение между 30 и 35 дают хороший результат.

Generate Support

Если вам показалось, что опоры сгенерировались не самым лучшим образом, вы можете нажать REMOVE SUPPORT, изменить параметры и снова нажать GENERATE SUPPORT.

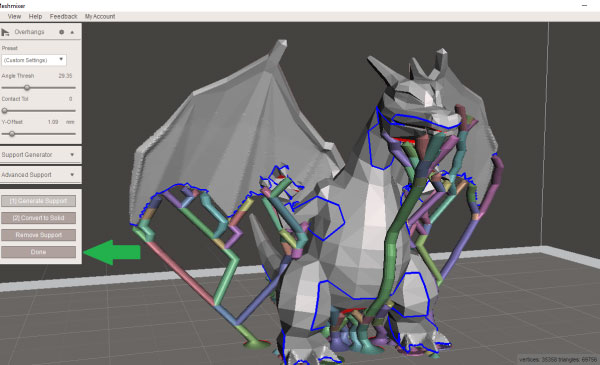

Когда вас все удовлетворило, нажмите DONE, и значения будут зафиксированы.

Generate Support

Опоры, добавленные к вашей 3D-модели



Теперь можно нажать EXPORT и сохранить ваш файл, выбрав, куда, и как-нибудь назвав. Надо будет также выбрать формат. По умолчанию используется формат STL ASCII, но можно сохранить и в каком-нибудь другом их предлагаемых.

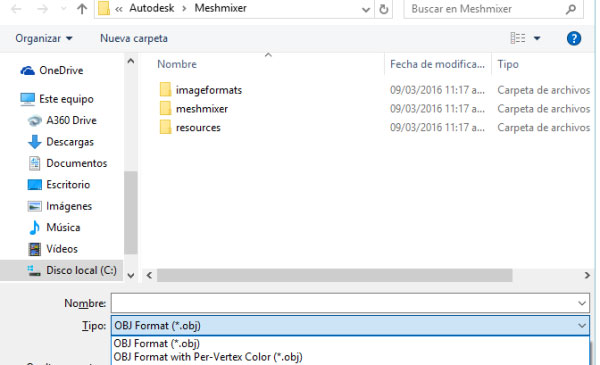

Выберите расширение

Выберите формат

Теперь мы можем импортировать 3D-модель в слайсер, и это в данном случае, как вы можете видеть ниже, — CURA.

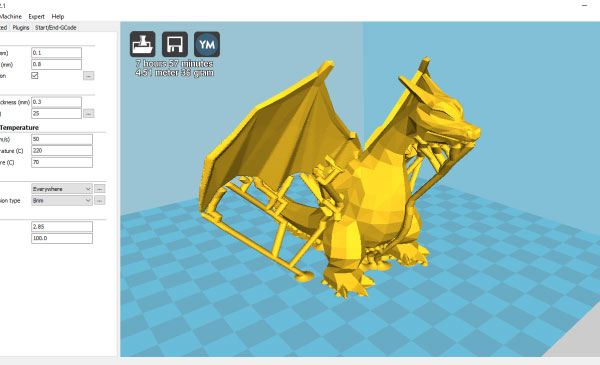

 3D-модель в CURA с поддержками, сгенерированными в Meshmixer

3D-модель в CURA с поддержками, сгенерированными в Meshmixer
