Напечатать шестеренки на 3D-принтере? – Легко!

Очень часто, когда на 3D-принтере бывает нужно напечатать шестеренку, поиск правильной модели и подбор ее точных размеров занимает довольно много времени. Ясное дело, шестеренка должна и еще и работать.

Поэтому здесь предлагается небольшой перечень инструментов, которые серьезно помогут вам в решении этой задачи, а также небольшое руководство по этим инструментам.

Gear Generator

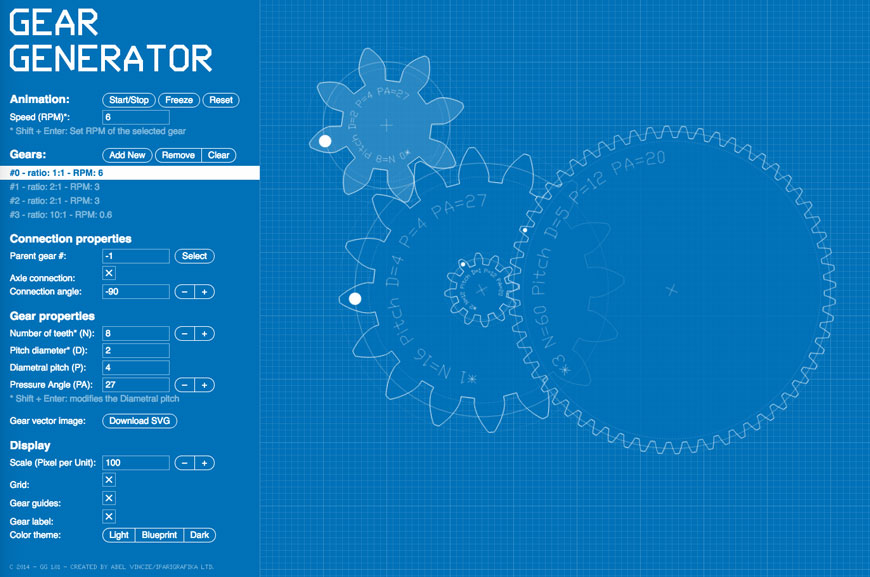

Gear Generator — это лучший онлайн-инструмент, если у вас действительно нет времени или вы просто не хотите самостоятельно заниматься моделированием шестеренок. На сайте предлагается анимация, и можно увидеть рендер того, как шестеренка работает в реальном времени. Анимацию можно остановить и при желании увеличить число оборотов.

Здесь вы можете задать параметры вашей шестеренки и после нажатия Enter наблюдать за процессом в реальном времени.

Другой хороший момент заключается в том, что вы можете одновременно разрабатывать и другие шестеренки, после чего экспортировать весь проект в SVG-файл, а его уже доработать в совместимой программе, например в Blender.

Thingiverse Customizer

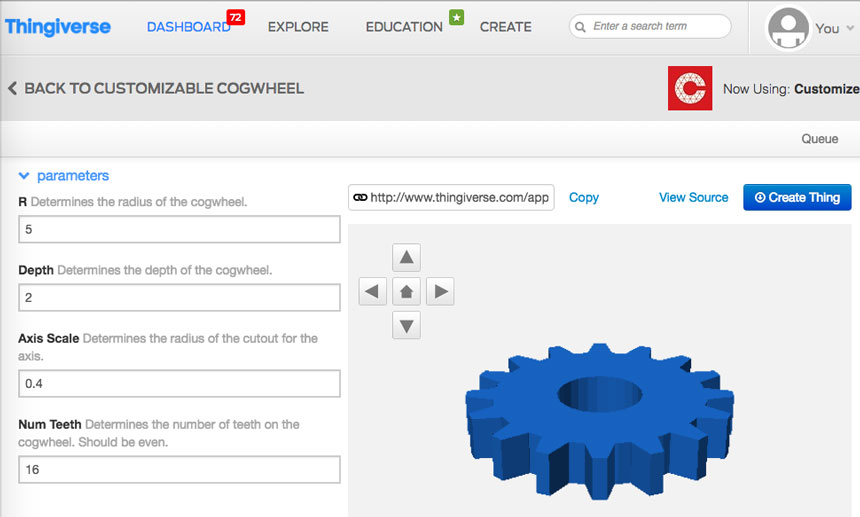

Thingiverse знает каждый, но, к сожалению, большинство пользователей даже не подозревает о некоторых замечательных инструментах, вроде кастомайзера (Сustomizer).

Сustomizer позволяет выбрать проект и внести в него изменения в соответствии с вашими задачами. И это касается не только шестеренок, изменять можно значительную часть проектов. Давайте, однако, найдем шестеренки.

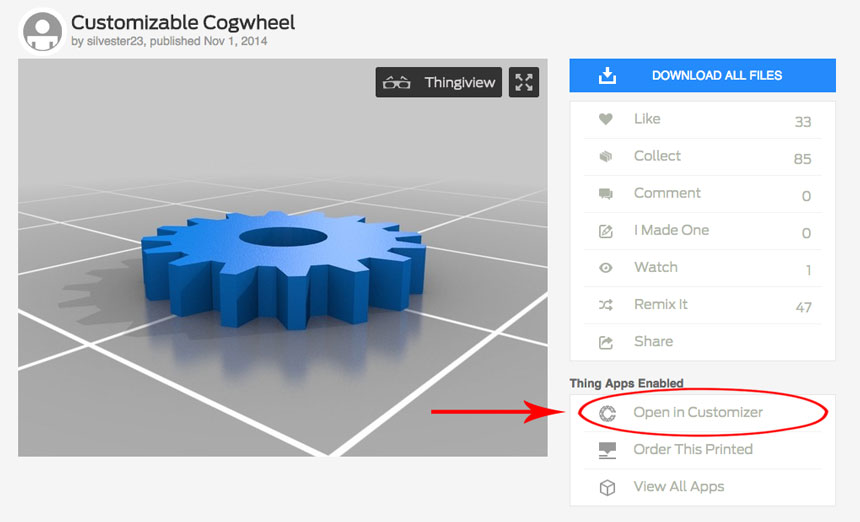

Чтобы убедиться, что проект совместим с приложением, надо посмотреть, активна ли кнопка кастомайзера, есть ли она на странице объекта. Если да, просто кликните на нее и приложение откроется.

Теперь можно на свое усмотрение изменять параметры проекта, а потом создать STL-файл.

Involute Spur Gear Builder

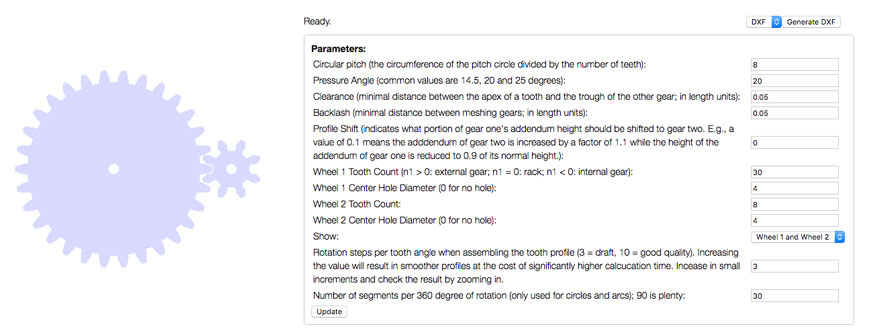

Involute Spur Gear Builder Позволяет делать внутреннюю шестерню и зубчатую рейку.

Inkscape

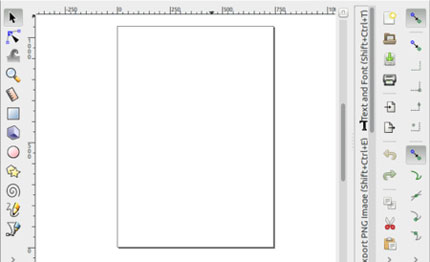

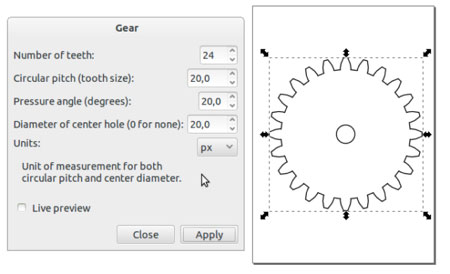

Нарисовать в Inkscape работающую шестеренку не составляет больших проблем. Если у вас нет Inkscape, на Linux достаточно просто установить соответствующий пакет из дистрибутива, а на Windows запустить автоматический установщик. Пакет и установщик можно скачать на сайте Inkscape.

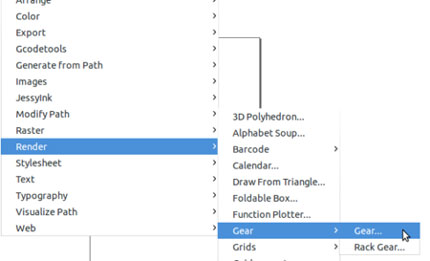

Для того чтобы создавать в этой программе шестеренки, не обязательно иметь представление о векторной графике, все нужные шаги выполнит расширение под названием Gear.

Просто введите свои значения и нажмите Apply, чтобы увидеть приложение в работе.

Когда все готово, сохраните SVG, и после обработки слайсером можно приступать к экструдированию.

Blender не кусается! (Ну почти)

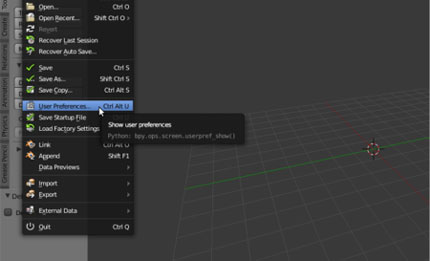

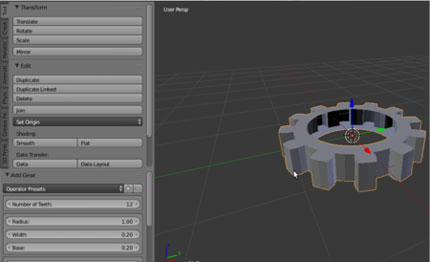

Да! Blender тоже все это может. Это так просто и так быстро... Прежде всего, в настройках нужно включить дополнительные сетки.

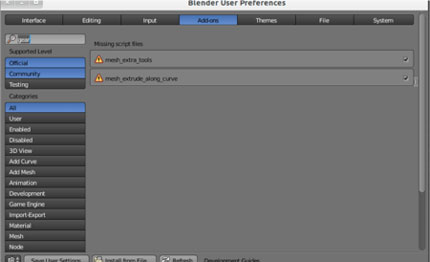

Перейдите во вкладку Add-ons и включите Mesh Extra Tools.

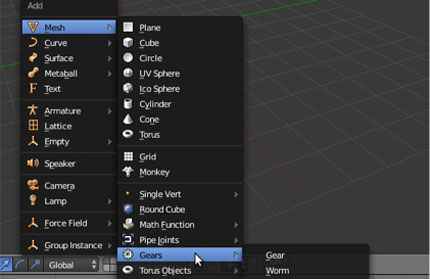

Теперь нажмите Shift + A и выберите Gear option.

Орудие труда готово к работе! Результат работы экспортируйте в STL.
