Для чего нужны настройки периметров

16.09.2016
Уроки
Интересное
Комментариев: 0

Несмотря на то, что установка периметров — дело нехитрое, многие пользователи всё еще бьются над ней. Некоторые даже вообще не знают, зачем эти периметры нужны.

В программе Slic3r установки периметров находятся во вкладке Print Settings, в разделе Vertical shells.

Настройки Perimetrs slic3r 3d

Данное значение в основном показывает, сколько проходов будут образовывать печатаемую стенку. Чем оно больше, тем толще стенка. Для более толстых стен требуется больше материала, и печать длится дольше. Так зачем же кому-то может понадобиться выставлять более высокое значение периметра?

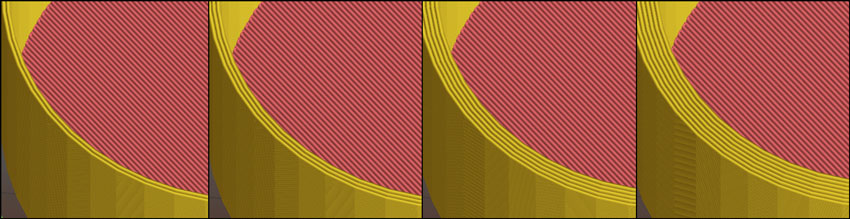

Slic3r / Plater / Print preview – ПЕРИМЕТРЫ 2, 3, 5, 7

Slic3r / Plater / Print preview – ПЕРИМЕТРЫ 2, 3, 5, 7

Допустим, вам нужно напечатать очень наклонную поверхность с небольшим шагом увеличения угла, и вы не хотите использовать заполнения или подпорки, потому что конечная деталь должна быть полой. В таком случае обычно случаются ошибки. Дефект кроется в горизонтальных контурах, которые тянутся на бóльшие расстояния, чем слои, которые печатаются в вертикальном направлении (диаметр нити / толщина слоя). Если из сопла выходит одна нитка, которая ложится на пустое пространство, возникают неточности. Однако, если стенки более толстые, мы имеем больше шансов зацепить нитки из предыдущего слоя.

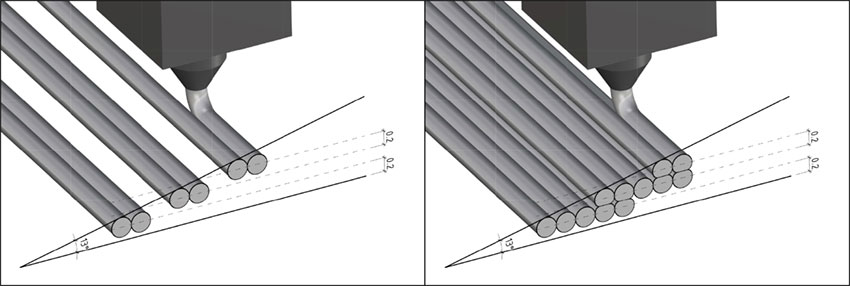

ПЕРИМЕТРЫ 2 и ПЕРИМЕТРЫ 5
Угол наклона 13°, высота слоя 0,2 мм

ПЕРИМЕТРЫ 2 и ПЕРИМЕТРЫ 5
Угол наклона 13°, высота слоя 0,2 мм

Важно провести несколько пробных заходов печати в критических местах, чтобы определить оптимальные установки. На иллюстрации внизу сравниваются ПЕРИМЕТРЫ 2 и ПЕРИМЕТРЫ 5 при одном и том же наборе наклонных поверхностей. В этом случае (материал PLA 1,75 мм, высота слоя 0,20 мм, размер модели 30 × 30 мм) видно, что ПЕРИМЕТРЫ 2 хорошо работают для углов в 35°, а ПЕРИМЕТРЫ 5 вполне можно применять для углов от 20°. Имейте в виду, что у этих моделей филамент укладывается прямо, для кривых поверхностей настройки периметров работают по-другому.

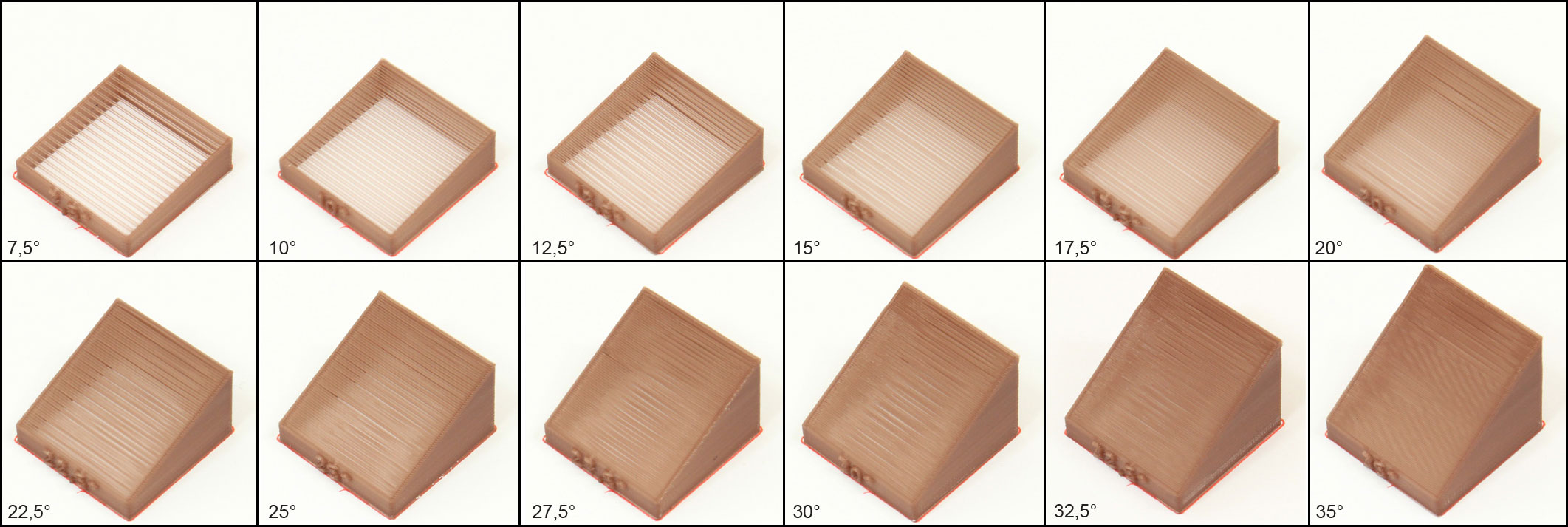

ПЕРИМЕТРЫ: 2

ПЕРИМЕТРЫ: 2

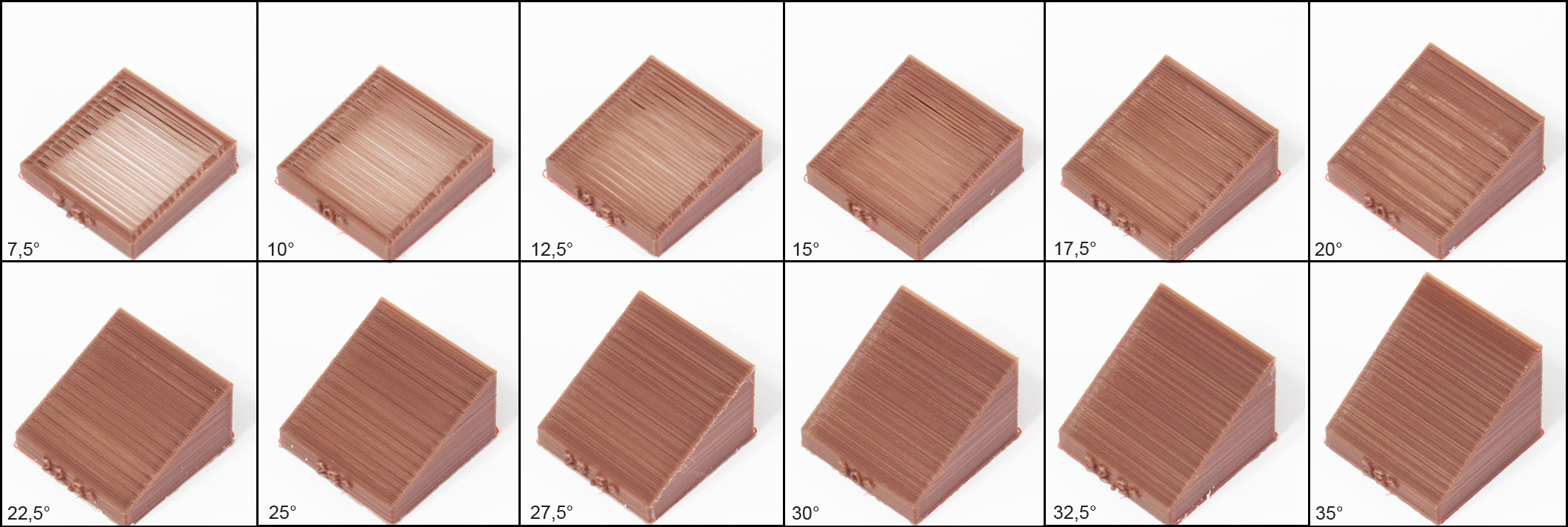

ПЕРИМЕТРЫ: 5

ПЕРИМЕТРЫ: 5

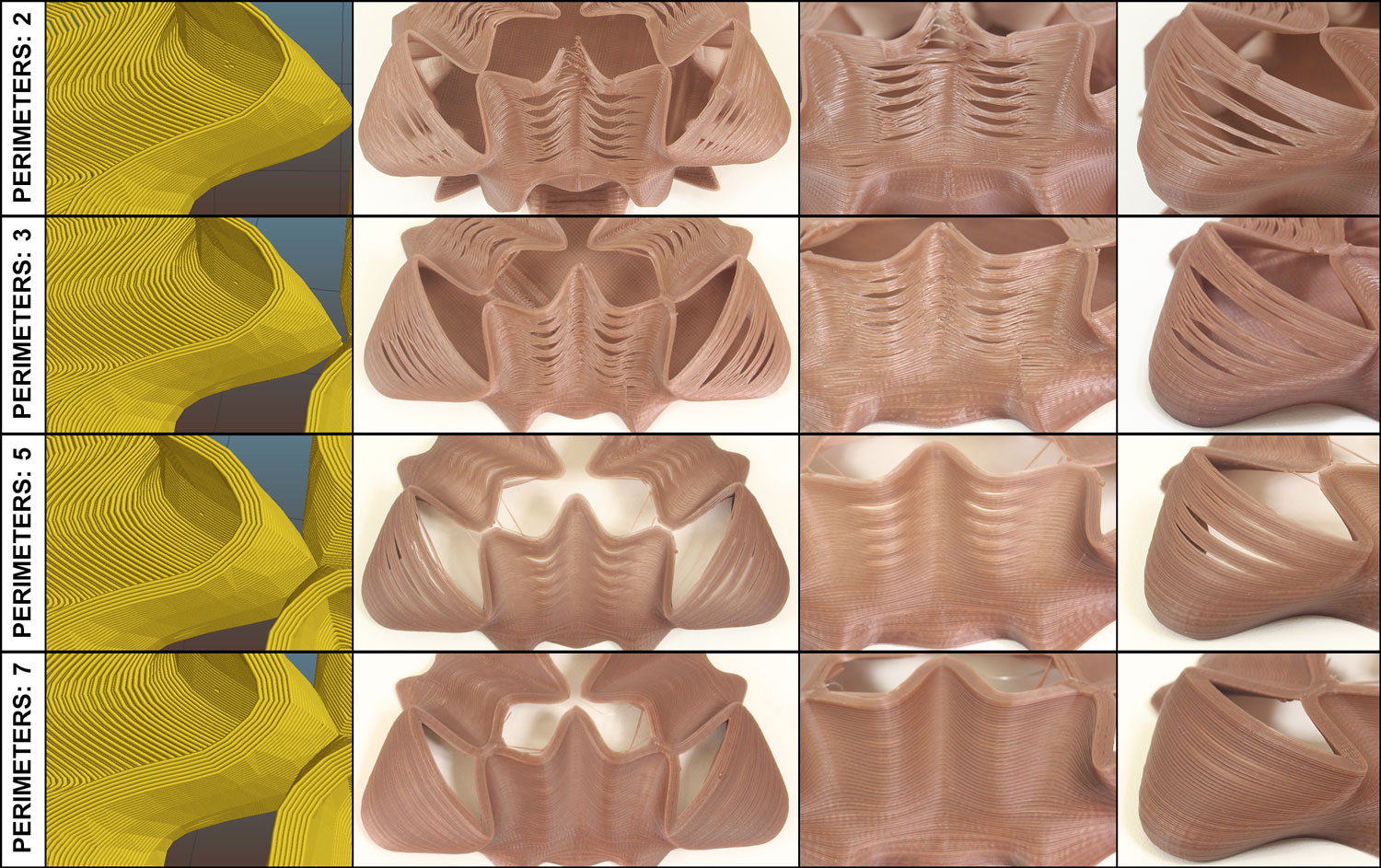

Дефекты печати на искривленных поверхностях

Дефекты печати на искривленных поверхностях

Мы рассмотрели установки периметров только в Slic3r. Каждая конкретная программа, экспортирующая .gcode-файлы, решает вопрос с периметрами по-своему. На следующем скриншоте показана работа по настройке периметров в программе Simplify, которая вычисляет наибольшую толщину стенки в критических точках. Так же ведет себя слайсер Cura от Ultimaker. К сожалению, в Cura, по сравнению с Slic3r, не хватает многих функций и довольно простой интерфейс.

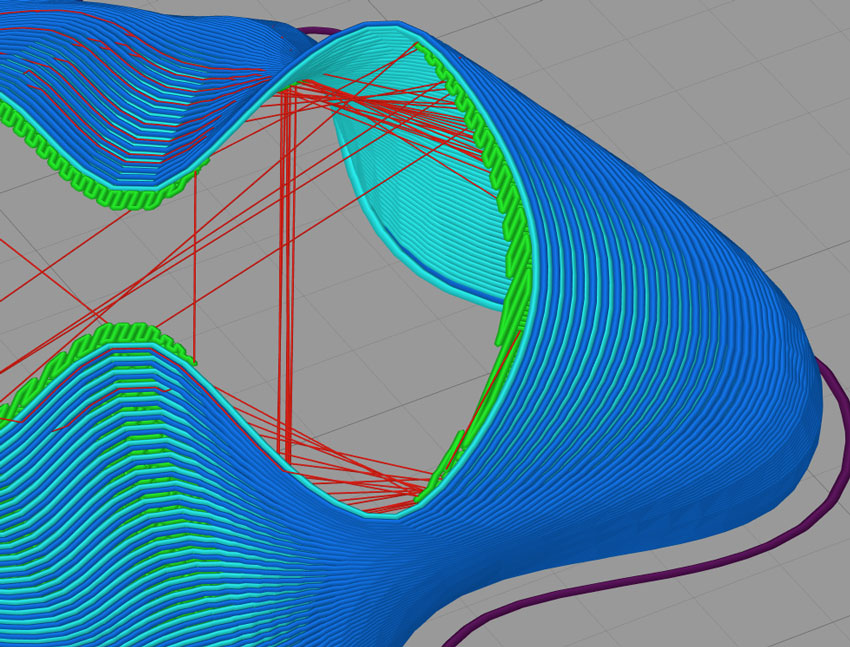

Периметры Simplify
